Bu eğitimimizde nasıl kendi akıllı telefonunuzu baştan sona yapabileceğinizi anlatacağız. Bunun için ilk olarak 3B yazıcıdan yapılmış bir kasa, sonra baskılı devrenin lehimlenmesi ve montaj adımlarını izleyeceğiz. Son olarak bir akıllı telefon işletim sistemini Python kullanarak telefona yükleyeceğiz. Bunlara başlamadan önce lehim yapma bilginiz ve Raspberry pi ile aşina olduğunuzu varsayarak bazı adımları hızlı geçeceğim.

Adım adım akıllı telefon nasıl yapılır

Adım 1: Gerekli Malzemeler

Akıllı Telefon malzemeleri

  • Raspberry Pi A + 256MB
  • Adafruit FONA uFL Sürüm => adafruit.com/product/1946
  • 3.5 inç Montajlı Pi TFT => adafruit.com/product/2097
  • Raspberry Pi Kamera 5MP
  • Powerboost 500 Temel => adafruit.com/product/1903
  • GSM Anten => adafruit.com/product/1991
  • 1W 8 ohm Metal Hoparlör
  • USB Wifi Adaptör
  • Elektret Mikrofon
  • 1200mAh Lityum İyon Pil
  • 4-40 x 3/8 inç vidalar
  • M2,5 x 5 mm vidalar
  • M2,5 x 20 mm vida
  • M2 x 5 mm vidalar
  • Sürgülü Anahtar
  • Çeşitli uzunlukta biraz kablo

www.malzemeyeri.com’dan malzemeleri temin edebilirsiniz, ayrıca verdikleri destek için teşekkürler.


Adım 2: 3B Yazıcı’da Kasanın Yapımı

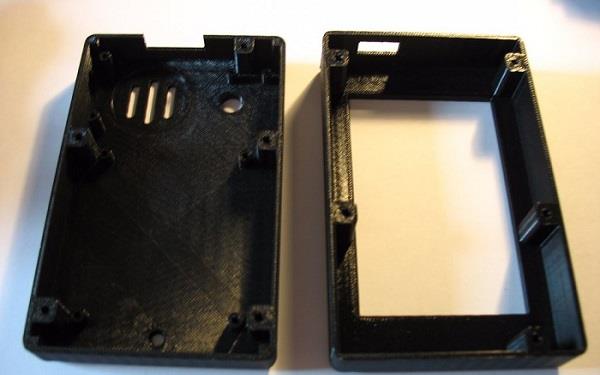

Üst ve alt parça olmak üzere akıllı telefonunuzun kasası iki adet 3B baskılı parçalardan oluşur. Alt ve üst parçayı .stl formatında indirebilirsiniz. Tasarımda bir değişiklik yapmak istiyorsanız Solidworks formatında yapılmış kasayı inceleyebilirsiniz. => link.muhendisbeyinler.net/q

3B Yazıcı'da Kasanın Yapımı

Adım 3: Güç Devresinin Bağlanması

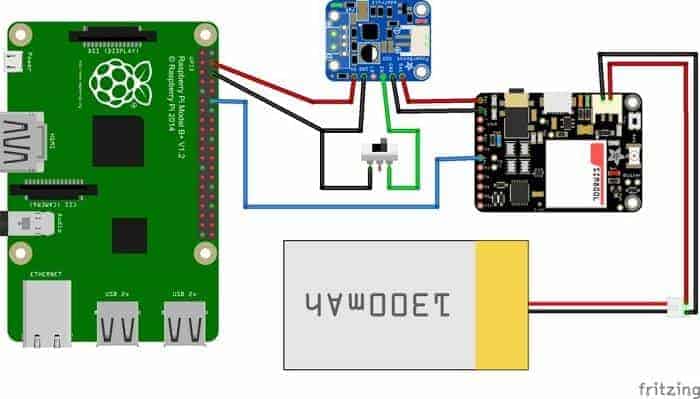

Fritzing şemasında, bir Raspberry Pi gözükmektedir. Şemadaki Raspberry pi bağlantısı yerine, Pi TFT deki 26 pinli erkek bacaklara bağlantıyı yapın. Hadi şimdi adım adım nasıl bağlantı yaptığımızı inceleyelim.

  1. Adafruit FONA üzerindeki “bat kanalı” ile Powerboost üzerindeki “bat kanallarını” şekildeki gibi lehimleyin.
  2. Powerboost üzerindeki GND ile FONA üzerindeki GND kanalını bir kablo ile lehimleyin.
  3. Powerboost üzerindeki GND kanalını sürgülü anahtarın bir terminaline kablo ile lehimleyin.
  4. Ayrıca powerboost üzerindeki GND kanalını Pi TFT üzerindeki bir toprak (GND) pinine bağlamalısınız. (Raspberry Pi üzerindeki ilk 26 pin ile aynı dizilime sahiptir. Not: pi tft üzerindeki küçük ok ile gösterilen yer 1 numaralı pindir ve 3.3v sağlar) Şekilden dikkatli incelerseniz göreceksiniz.
  5. Pi TFT üzerindeki 5V pinini Powerboost’un 5V hattına bağlayın.
  6. Powerboost üzerindeki “EN” (Enable) pinini sürgülü anahtarın orta terminaline bir kablo ile lehimleyin.
  7. FONA  üzerindeki “KEY” pininden bir kablo ile Pi TFT üzerindeki Pin  12 (GPIO 18)’e bağlantı yapın.
  8. Raspberry Pi A+ üzerine Pi TFT’yi yerleştirin.
  9. Bağlantılarınızı iki kere kontrol edin.

Test sırasında, bir 5V mikro usb takmadığınızdan emin olun. Raspberry zaten lityum iyon pil tarafından güç alıyor! Güç Devresinin Bağlanması

Sürgülü anahtarı açarsanız Powerboost üzerindeki Led’ler yanacaktır ve Raspberry pi‘de güç açık hale gelecektir. Pi TFT arka aydınlatma ışığının da yanması gerekir. Eğer SD kartınızda bir Pi TFT image varsa ekran ön yükleme moduna gelecektir. Aksi halde, sadece beyaz ekranda kalacaktır şimdilik. Büyük bir olasılıkla FONA üzerinde hiç bir Led yanmıyor olacaktır. FONA’yı açmak için, İki saniye cihaz üzerindeki anahtar düğmesine basılı tutun ya da iki saniye için Raspberry Pi üzerindeki GPIO 18 çekiniz. Pi, TFT ve FONA’ya pilden güç sağlayabilirseniz onların hepsini anahtarlarından kapatın, böylece diğer adıma geçmek için artık hazır durumda olacağız.

Adım 4: Son Kablolama

Güç bağlantısı yapıldı, şimdi raspberry pi, hoparlörler ve mikrofonu UART’a bağlamak için devam edebilirsiniz.

  1. Fona üzerindeki “spkr +” ve “spkr -” kanallarını 8 ohm hoparlöre şekildeki gibi lehimleyin. Polarite önemli değildir.
  2. Fona üzerindeki Mic + pinine elektret mikrofonu kırmızı kablo ile lehimleyin.
  3. Aynı şekilde Fona üzerindeki Mic – pini elektret mikrofona siyah kablo ile lehimleyin.
  4. Adafruit FONA üzerinde “RI” (Ring indicator) pini Pi TFT üzerineki (GPIO 4) 7. pine bağlayın.
  5. Pi TFT üzerindeki 10. pine (RX) FONA üzerinde TX kanalına bağlayın.
  6. Fona üzerindeki RX kanalını Pi TFT 8.pine (TX) lehimleyin.
  7. Fona üzerindeki Vio kanalını bat kanalına bağlayın. Eğer isterseniz, aynı zamanda Raspberry Pi üzerinde bir 3v3 hattını kullanabilirsiniz.
  8. Fona üzerindeki UFL konnektörü üstüne UFL anten çekin.
  9. Bağlantılarınızı iki kere kontrol edin.

akıllı telefon Son Kablolama

Şimdi güç sağlandığında herşey son aşamada olduğu gibi, aynı davranması gerekir. Bir sonraki adımda, biz bir hücresel ağ üzerinden iletişimi SIM kart ekleyerek sağlayacağız.

Adım 5: SIM Kart Ekleme

Bir hücresel ağ üzerinden iletişim yapmak için FONA’ya bir SIM kart ekleyebilirsiniz. FONA, T-Mobile gibi (siz kendi ülkenizin operatörünü tercih edin), 2G veri ağları kullanır. FONA, 3G veya 4G ağlar ile çalışmaz. FONA bir standart SIM kartı kullanır, bu yüzden mikro veya nano SIM kart uygun değildir. Kartı takın ve çalıştırın. Fona üzerinde kırmızı LED her 3 saniyede bir yanıp sönüyorsa, senin FONA bir hücresel ağa bağlanmıştır! Bir sonraki adımda, yazılımın kurulumu Raspberry Pi ve FONA ile iletişimi gerçekleştireceğiz.

SIM Kart Ekleme

Adım 6: SD Kart Kurulumu

Eğer tüm donanımları kabloladıysak, Raspberry Pi ile hepsi iletişim kurabilir. Raspberry Pi için bir mikro SD kart üzerine Pi TFT OS son sürümünü yüklemekle başlayın. İndirmek için buraya tıklayın. SD kart hazırlandıktan sonra, Pi’ye takın ve güç verin. Pi TFT üzerinde Raspi-config yardımcı programları almalısınız. Bu küçük olabilir ama şimdi yapacağız. Raspi-config de ayarlamamız gereken birkaç şey vardır:

  1. Expand filesystem yapmalısınız
  2. Enable Camera
  3. Disable serial port. Böylece Raspberry Pi, FONA ile iletişim kurabilir.
  4. Enable SSH. Bu çok önemlidir çünkü A+ yalnızca 1 USB bağlantısı bulunmaktadır.

ve kurulum bitti, pi’yi yeniden başlatın (reboot).

startx yazarak Raspberry Pi’ye girin PiTFT üzerinde LXDE gelecektir. HDMI bağlantı noktası türü üzerinden LXDE’nin girmek için:

FRAMEBUFFER=/dev/fb0 startx

Adım 7: WiFi Kurulumu

WiFi KurulumuTelefonunuz bir klavyeye sahip olmayacak, bu yüzden ssh kullanmak için WiFi kurulumu yapmalısınız. Masaüstünde, Wifi Yapılandırması kullanarak ağ bilgisini alın ve Raspberry Pi’ye Wifi dongle takın. WiFi kurma hakkında daha fazla bilgiyi aşağıdaki linke giderek edinebilirsiniz.

link.muhendisbeyinler.net/r







Adım 8: Yazılım Yüklemeyi Tamamlama

Test FONA

FONA’yı test etmek için komut satırına aşağıdakini yazarak minicom’u yükleyin:

sudo apt-get install minicom

Sonra çalıştırın:

sudo minicom -D /dev/ttyAMA0 -b 9600

bir serial terminal almalısınız. Eğer

AT

yazarsanız “OK” olarak geri alırsınız. Eğer olmazsa, bağlantılarınızı kontrol edin. Bunu yaparsanız, Fona çalışmaya hazırdır.

Ekranı Döndürme
Pi TFT üzerindeki metinlerin yanlamasına olduğunu fark etmişsinizdir. Bu komut ile onu değiştirmenizi sağlar:
<

sudo nano /etc/modprobe.d/adafruit.conf

Dosyalarda dönme parametresini 180’e çevirin. Son olarak, Pi’yi otomatik olarak Pi TFT üzerinde LXDE önyüklemek için adafruit kılavuzunda bu adımı takip edebilirsiniz:

https://learn.adafruit.com/adafruit-pitft-28-inch-resistive-touchscreen-display-raspberry-pi/extras#boot-to-x-windows-on-pitft

Kamera Yazılımını Yükleme
Raspberry Pi kamera ile fotoğraf çekmeye izin vermesi bu yazılımı yüklemek gereklidir. İlk olarak bunu yazın,

sudo apt-get install python-pip

aşağıdaki komut ile pi kamerayı yükleyin

sudo pip install picamera=0.8

Son olarak aşağıdaki komut ile yazılımı alın,

git clone https://github.com/spadgenske/adafruit-pi-cam

Adım 9: TYOS yükleyin

TYOS yükleme

TYOS bir mobil işletim sistemidir (Teknik olarak Raspbian’ın modifiye olmuş halidir) telefonunuza SMS mesajları göndermek ve almak, arama yapmak için kullanılan mobil işletim sistemidir. Komut satırında,

wget https://github.com/spadgenske/TYOS/archive/0.1.0.zip

yazın ve unzip ile açın,

unzip 0.1.0.zip

TYOS’u başlatmak için komut satırına

sudo python /home/pi/tyos/src/main.py

yazın.

configuration file içerisinden almak için sudo nano /etc/rc.local yazın . Veya aşağıdakini yazın:

sudo python /home/pi/tyos/src/main.py --power

Pi’yi yeniden başlatın.

Adım 10: Herşeye birlikte bakalım

 Akıllı telefonumuzun kasasını tamamladıktan sonra herşeyi güvenli hale getirebiliriz.
  1. Biraz sıcak tutkal kullanarak mikrofon ve hoparlörü yuvasına yapıştırabiliriz.
  2. M2 vidaları kullanarak, Raspberry Pi kamerasını vidalayabilirsiniz.
  3. M2.5 vidalar ile, Raspberry Pi A+ kasaya bağlayabilirsiniz.
  4. M2.5 vidalar ile, FONA’yı kasaya vidalayın.
  5. Diğer elektronik parçaları ellemeden kablolama işlemini yapın.
  6. Kısa devreyi önlemek için Powerboost’u elektrik bandı ile sarın.
  7. Sıcak tutkal ile sürgülü anahtarı kasanın üst kısmındaki yerine yerleştirin.
  8. 4-40 vida kullanarak, kasanın üst ve alt kısımlarını birbirine bağlayın.
  9. Her şeyi tekrardan test edin…

Tebrikler! Akıllı telefon projemiz başarı ile bitti. Takıldığınız yerlerde yardım almak için bu adresden sorularınızı sorabilirsiniz.
