proteusta arduino kullanımı

Son dönemde oldukça yaygın olan Arduino geliştirme kartlarını fiziki olarak devremizi kurup çalıştırmak artık bizler için çokta zor olmasa gerek. Bu noktadan sonra akla gelecek bir soru: acaba bu kartları simülasyon programlarında kullanabilir miyiz?

Cevabı çok yaygın bir kullanım olmasa da evet. Ufak bir kütüphane eklentisi ile Arduino geliştirme kartlarını bir elektronik devre tasarım ve simülasyon programı olan Proteus da kullanabiliriz.

Proteusta arduinoyu kullanmak için yapmamız gerek küçük işlemler var. Bunlardan ilki arduino üzerinde.

Arduıno IDE programımızı açalım.

  • Dosyalar sekmesine gelelim ve tercihlere (İngilizcesi Preference) tıklayalım.
  • ”Derleme” ve “yükle” kutucuklarını işaretleyelim ve tamam a basıp çıkalım
  • Daha sonra linkteki dosyayı indirip içerisindekileri proteusun kurulu olduğu dizindeki library klasörü içerine atalım.

Proteusta Arduino Kütüphanesi

Proteus Arduino kütüphanesi indirmek için tıklayınız.

Proteusta eleman seçim kısmında arduino diye arattığımız zaman gelecektir arduino kartlarımız ve ultrasonik sensörümüz.

Peki bunlardan sonra arduino kartımıza yazdığımız programı nasıl yükleyeceğiz?

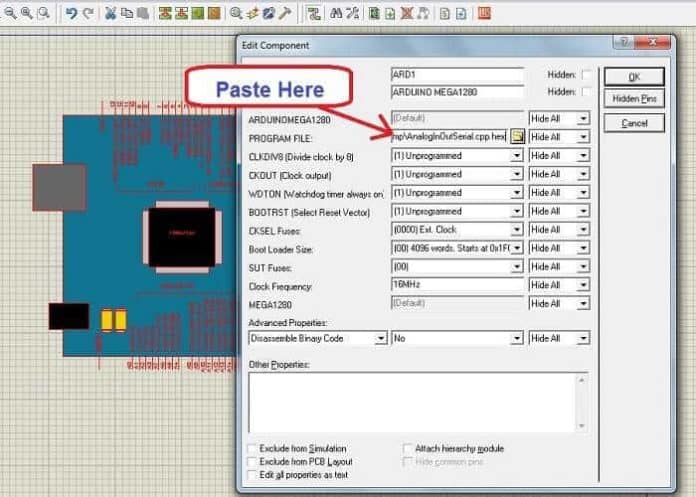

Arduıno programımazda derleme tuşuna bastığımız zaman  aşağıda siyah panelde sonu “.hex” ile biten dosya yolunu ctrl+c ile kopyalayıp proteusta seçtiğimiz arduino kartının üzerine tıklayıp açılan penceredeki program file kısmına yapıştırıp tamam diyoruz. İşlemimiz bu kadar.

Detaylı anlatım ve örnek uygulama videoda :
