    Hidrolik Kumandalı Conax(Mekanik) Kavraması

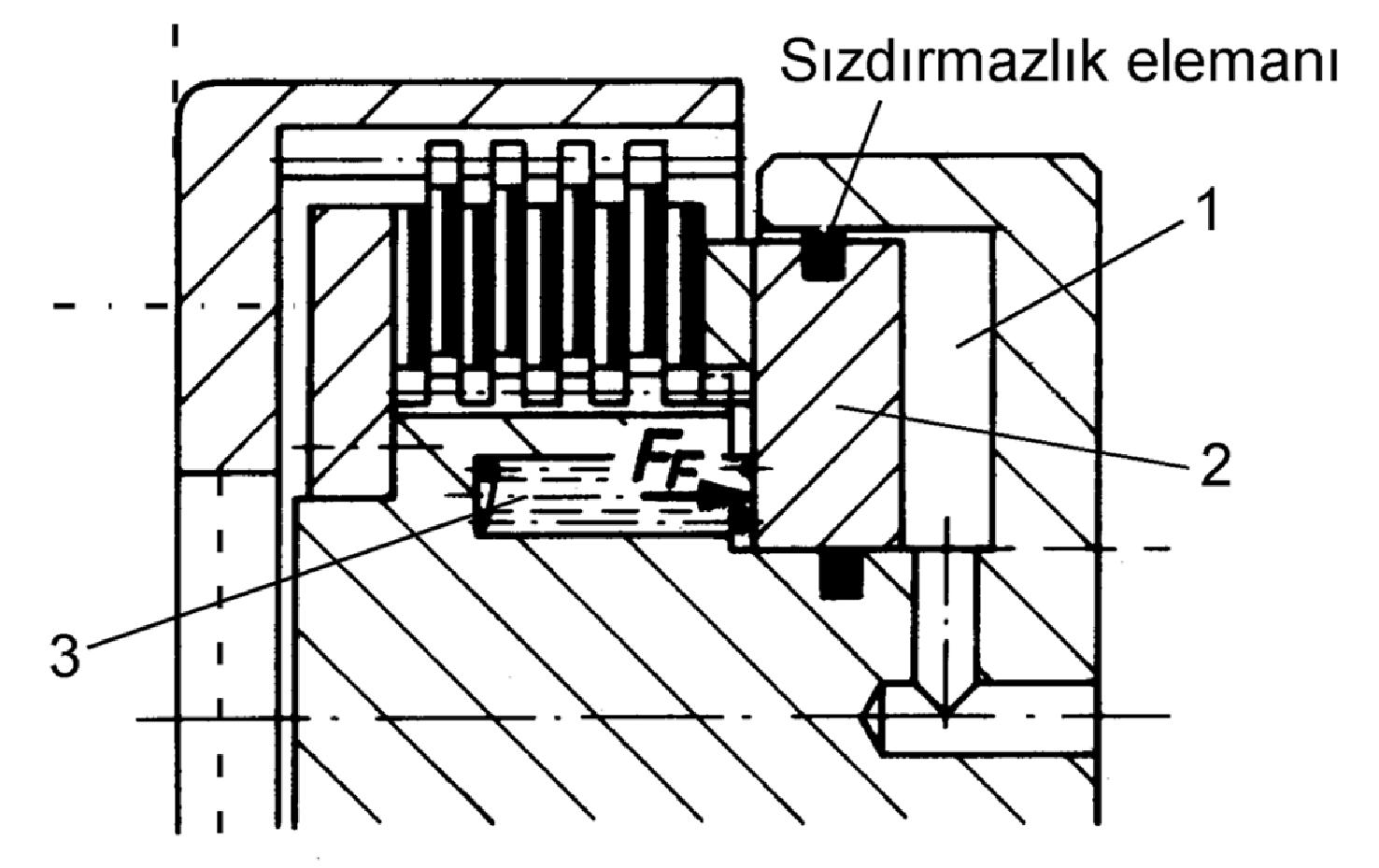

    Pistonu dönen türden bir hidrolik kumandalı kavramanın çalışma prensibi. upload_2017-1-28_19-26-31.png
    Mil ucundan dönen sisteme aktarılan basınçlı yağ 1 numara ile gösterilen boşluğa girer ve 2 numara ile
    gösterilen halka şeklindeki pistonu eksen yönünde iterek lamel paketini sıkıştırır. Yağ basıncı kalktığında 3 numara ile gösterilen yaylar pistonu geriye iter ve çözülme gerçekleşir.

    PROJE

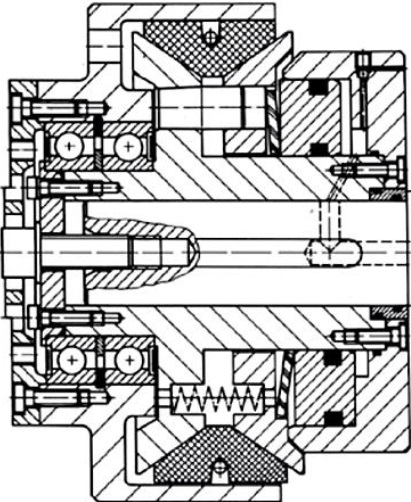

    Kesitin(şekil montaj resmidir) simetri ekseninin yukarı kısmı kavramanın bağlanmış hali , aşağısı kavramanın çözülmüş halidir. Sağdaki yağ kanalından gelen basınçlı yağ (genelde 7-8 bar mertebesindedir), kanaldan çıktığında üzerinde biri dış biri iç olmak üzere iki segman(sızdırmazlık elemanı) bulunan pistona kuvvet uygular ve piston bu itme kuvvetiyle hareket eder. Sonrasında, pistonun ilerleyişiyle baskı plakasına basar. Baskı plakası, oynar pabucu(sağdaki pabuç) kuvvet doğrultusunda ilerletir. Sonunda, sabit(soldaki pabuç , iç göbek uzantısı) ve oynar pabucun balata malzemesine sürtünme kuvvetinin etkisiyle bağlanmasıyla kavrama gerçekleşir. Daha sonrasında yağ kesilerek, basınç kuvveti ortadan kalkar : Bağlanmış durumda pabuçlar arasında sıkışmış olarak bulunan yayın kuvvetiyle oynar pabuç geri itilir ; baskı plakası eski haline döner ve piston geriler.
    Solda iki , sağda bir adet olmak üzere sistemde 3 kapak bulunmaktadır. Solda, en dışta bulunan kapak dış göbeğe, pislik girişini engellemek amacıyla konur ; ortasında bulunan delik, yine solda bulunan daha içte yer alan kapağı mile sabitleyen sıkma somununun montajını ve demontajını kolayca sağlamak amacıyla açılmıştır. Bu , solda ve daha içte bulunan, kapak rulmanların tesbiti(sabitlenmesi için) kullanılmıştır.
    Kesitin sağ üst tarafında bulunan ve şekli itibariyle vidaya benzeyen parça "Yağ ölçer" dir.
    (NOT : Vida değildir !!)
    Autocad çizimi ve sayısal hesaplamaları aşağıdaki linktedir.

    MAKEL-1 Kavrama Projesi

    "Not: Yağ yolu eksiktir."

    • Beğen Beğen x 2
  2. Oğuzhan Mallı

    Oğuzhan Mallı Yetkili Kişi Genel Yönetici

    Kayıt:
    6 Şubat 2015
    Mesajlar:
    525
    Beğeniler:
    414
    Meslek:
    Nükleer ve Atom Mühendisi
    En İyi Cevap:
    11
    Değerlendiriler:
    +519 / 5 / -1
    Üniversite:
    MEPhI, KTÜ
  3. Riquelme

    Riquelme MB Kulüp

    Kayıt:
    27 Ocak 2017
    Mesajlar:
    12
    Beğeniler:
    8
    En İyi Cevap:
    1
    Değerlendiriler:
    +8 / 0 / -0
    Üniversite:
    İstanbul Teknik Üniversitesi
    Tam olarak şifreli olup olmadığını çözümleyememiştim. Tam da bu mesajı bekliyordum. Çok iyi oldu.

    Rar şifresi :
    muhendisbeyinler.net

    • Beğen Beğen x 1
  4. Oğuzhan Mallı

    Oğuzhan Mallı Yetkili Kişi Genel Yönetici

    Kayıt:
    6 Şubat 2015
    Mesajlar:
    525
    Beğeniler:
    414
    Meslek:
    Nükleer ve Atom Mühendisi
    En İyi Cevap:
    11
    Değerlendiriler:
    +519 / 5 / -1
    Üniversite:
    MEPhI, KTÜ
    Bence şifrelemenin anlamı yok :) Kendi dosya arşiv sistemimize ekledim. Bazen yandex vs linkleri ölebiliyor.

  5. Riquelme

    Riquelme MB Kulüp

    Kayıt:
    27 Ocak 2017
    Mesajlar:
    12
    Beğeniler:
    8
    En İyi Cevap:
    1
    Değerlendiriler:
    +8 / 0 / -0
    Üniversite:
    İstanbul Teknik Üniversitesi
    Tamamdır , iyi yapmışsınız.

  6. yusufc

    yusufc Çiftçi-Farmer MB Üyesi

    Kayıt:
    12 Ekim 2016
    Mesajlar:
    14
    Beğeniler:
    2
    Meslek:
    Çiftçi
    En İyi Cevap:
    0
    Değerlendiriler:
    +2 / 0 / -0
    Üniversite:
    yok
    link yok sanırım admin bana gönderir misiniz bu konuyla ilgili dökmanları google de bulduklarım haricinde bişeyse eğer
