Mosfet veya Opampla Devre Tasarlama

Konu, 'Elektrik Mühendisliği' kısmında absolutizm tarafından paylaşıldı.

  1. absolutizm

    absolutizm MB Üyesi

    Kayıt:
    29 Nisan 2017
    Mesajlar:
    2
    Beğeniler:
    0
    En İyi Cevap:
    0
    Değerlendiriler:
    +0 / 0 / -0
    Üniversite:
    İstanbul Teknik Üniversitesi

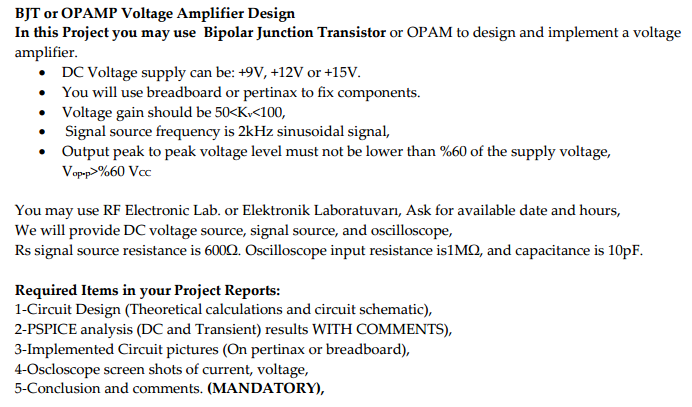

    Resimde gözüken projede bana yardımcı olabilecek birileri var mı ? Özellikle mosfet ile tasarlamak istiyorum ama işin içinden çıkamadım.


    Ekli Dosyalar:

  2. Atakan Akbulut

    Atakan Akbulut Yetkili Kişi Moderatör

    Kayıt:
    28 Nisan 2016
    Mesajlar:
    143
    Beğeniler:
    42
    Meslek:
    R&D Embedded Systems Software Engineer
    En İyi Cevap:
    5
    Değerlendiriler:
    +63 / 0 / -0
    bjt yada opamp hangisini düşünüyorsun ? BJT ile yüksek akımlar üretebilirsin Opamplı devreler daha basit ve kazanç yüksektir. Eger sinüs tarzı sinyal yükseltimi için kullanıyorsan Opamp seçebilirsin.

    Tekrardan göz attım kesin olarak opamp kullanmalısın. böylelikle kazancı kolaylıkla 50-100 arası yapabilirsin.

    Opamp seçerken datasheetlere bakmayı unutma. Opamp seçimini ona göre yapabilirsin.

  3. absolutizm

    absolutizm MB Üyesi

    Kayıt:
    29 Nisan 2017
    Mesajlar:
    2
    Beğeniler:
    0
    En İyi Cevap:
    0
    Değerlendiriler:
    +0 / 0 / -0
    Üniversite:
    İstanbul Teknik Üniversitesi
    Çok teşekkürler mesajınız için ancak devreyi tasarladım sonradan bir sıkıntı çıktı ve bjt ve opampı beraber kullanmam gerektiğini öğrendim

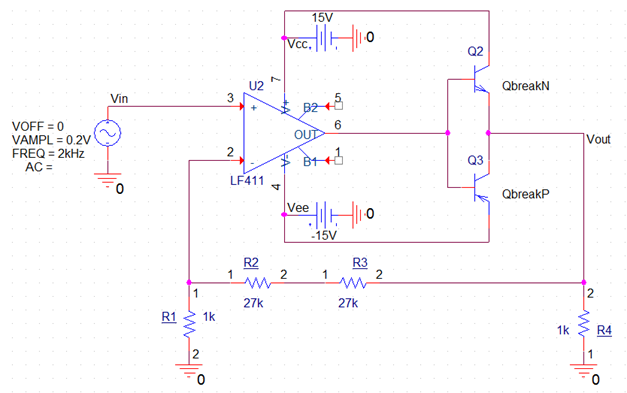

    Sonuç olarak bu devreyi tasarladım. Bjtleri sırf koymuş olmak için koydum kazanca herhangi bir katkıtı bulunmuyor sadece opamptan kazanç alıyorum.


    Ekli Dosyalar:

  4. eemraharslan

    eemraharslan MB Üyesi

    Kayıt:
    12 Nisan 2017
    Mesajlar:
    4
    Beğeniler:
    0
    En İyi Cevap:
    0
    Değerlendiriler:
    +0 / 0 / -0
    Üniversite:
    Ticaret Meslek Lisesi
    Usta bi türlu konu açamadim nerden actin sen
