Proje ödevim yardım.

Konu, 'Elektronik Mühendisliği' kısmında valtrex tarafından paylaşıldı.

  1. valtrex

    valtrex MB Üyesi

    Kayıt:
    11 Ekim 2015
    Mesajlar:
    10
    Beğeniler:
    0
    En İyi Cevap:
    0
    Değerlendiriler:
    +0 / 0 / -0
    Üniversite:
    süleyman demirel

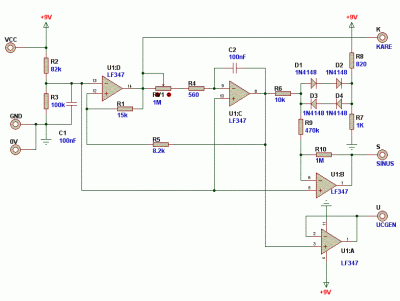

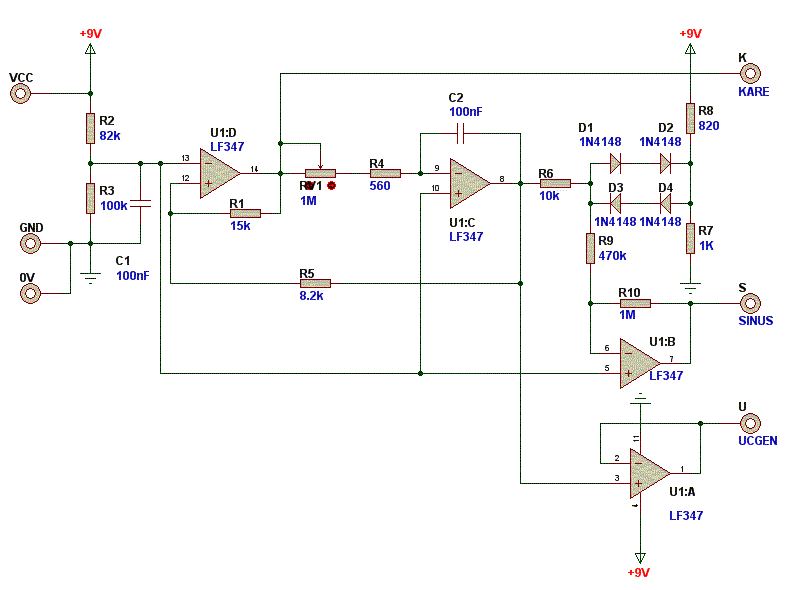

    arkadaşlar ekteki devre proje ödevim devreyi isiste çizdim. Ama similasyon yaparken u1:b u1:c u1:d opampların da 4 ve 11 güç girişleri olmadığı için hata verdi.Yardımcı olabailir misiniz? şimdiden teşekkürler.

    HATA: No power supply specified for net V+ in power rail configuration.
    No power supply specified for net V- in power rail configuration.


    Ekli Dosyalar:

  2. Atakan Akbulut

    Atakan Akbulut Yetkili Kişi Moderatör

    Kayıt:
    28 Nisan 2016
    Mesajlar:
    143
    Beğeniler:
    42
    Meslek:
    R&D Embedded Systems Software Engineer
    En İyi Cevap:
    5
    Değerlendiriler:
    +63 / 0 / -0
    Proteus opamplar karakteristikleri aynı oluyor genelde sadece +sat -sat aralığı farklı oluyor. Gördügüm kadarıyla osilatör devresi Opamp olarak LM741 kullanabilirsin 7 ve 4 bacağa simetrik besleme verirsin. Kullandığın +voltajları ya BATTERY (AVTİVE) Yada Generatörs kısmında dc source alırsan tüm sorunların ortadan kalkacaktır :)

    • Beğen Beğen x 1
  3. valtrex

    valtrex MB Üyesi

    Kayıt:
    11 Ekim 2015
    Mesajlar:
    10
    Beğeniler:
    0
    En İyi Cevap:
    0
    Değerlendiriler:
    +0 / 0 / -0
    Üniversite:
    süleyman demirel
    bu devrede en alttaki opamp da besleme verilmiş ama diğerlerine verilmemiş ozaman devre yanış mı oluyor. Birde ben diğer opamplara 9v besleme koysam devre çalışır mı?

  4. Atakan Akbulut

    Atakan Akbulut Yetkili Kişi Moderatör

    Kayıt:
    28 Nisan 2016
    Mesajlar:
    143
    Beğeniler:
    42
    Meslek:
    R&D Embedded Systems Software Engineer
    En İyi Cevap:
    5
    Değerlendiriler:
    +63 / 0 / -0
    Tekrar söyleyeyim Kullandığın Devredeki Opamplar simetri besleme ile çalışır. Yani +9v/-9v +12 / -12 +5/-5 yani - voltaj kullanmadığını görüyorum.En alttaki opampı beslerken de güç kaynağını yanlış olanı bağlamışşın

  5. valtrex

    valtrex MB Üyesi

    Kayıt:
    11 Ekim 2015
    Mesajlar:
    10
    Beğeniler:
    0
    En İyi Cevap:
    0
    Değerlendiriler:
    +0 / 0 / -0
    Üniversite:
    süleyman demirel
    Onları isis te çizerken düzelttim. Bu sefer devre hata vermedi. Ama çıkışta sinyal elde edemiyorum. Karede okunamıyacak derecede saçma bir sinyal var oda arada çıkıyor. diğerlerin de hiçbir kıpırtı yok.


    Ekli Dosyalar:

  6. Atakan Akbulut

    Atakan Akbulut Yetkili Kişi Moderatör

    Kayıt:
    28 Nisan 2016
    Mesajlar:
    143
    Beğeniler:
    42
    Meslek:
    R&D Embedded Systems Software Engineer
    En İyi Cevap:
    5
    Değerlendiriler:
    +63 / 0 / -0
    Sinus cıkısı aldigin yere kondansator eklemeyi denersen sorun buyuk ihtimal cozulecektir.

  7. valtrex

    valtrex MB Üyesi

    Kayıt:
    11 Ekim 2015
    Mesajlar:
    10
    Beğeniler:
    0
    En İyi Cevap:
    0
    Değerlendiriler:
    +0 / 0 / -0
    Üniversite:
    süleyman demirel
    peki kondansatörü 6. ve 7. bacağa paralel mi bağlıycam Bir de değeri ne olmalı. Bu şekilde denedim ama tam istediğim sonucu alamadım. Acaba kapasiteyi yanlış mı seçtim.

  8. valtrex

    valtrex MB Üyesi

    Kayıt:
    11 Ekim 2015
    Mesajlar:
    10
    Beğeniler:
    0
    En İyi Cevap:
    0
    Değerlendiriler:
    +0 / 0 / -0
    Üniversite:
    süleyman demirel
    herşeyi yaptım devre çalıştı sinyalide elde ettim malzemeleri almaya gittiğimde hiçbiyerde lf347 bulamadım. iç yapısı aynı diye lm324 aldım isiste denedim ama devre çalışmadı. aşağıdaki hatayı verdi.

    [SPİCE] singular matrix: check nodes u1:c:15 and u1:c:16
    [SPİCE] DELMIN increased to 5.55112e-017 due to lack of time precision
    [SPİCE] transient GMIN stepping at time = 0.28738
    [SPİCE] TRAN: Timestep too small ; time step 0 trouble with instance q:u1:b2

    perşembeye kadar yetiştirmem lazım yardımcı olabilir misiniz?
