    Merhabalar, şimdi milin ucuna bir diş açılmış. Bu mil ve açılan diş kısmını solidworkste çizeceğim. Metrik dişleri çizerken sorun yaşamıyorum. Mesela Metrik 3 'luk bir diş çizeceksem hatvesi ve diş ustu çapları belli. Gel gelelim withworth diş çizerken sıkıntı yaşıyorum hatve ve diş ustu çapını bulmada. Şimdi diş tarağını milin diş açılan kısmına tuttuğumda şu kısımda tam oturuyor > 4G 2 1/4.2 1/2'' ... Şimdi bu ifadeden nasıl hatveyi bulabilirim. Ustaya sorduğumda 4'' diyor. Yaw 4'' = 25.4 x 4 = 100 mm nerdeyse ki imkansız. İnternette araştırdım ama bulamadım veya anlamadım. Aydınlatacak biri varsa sevinirim, şimdiden teşekkurler.

  2. birx

    birx MB Üyesi

    Kayıt:
    10 Haziran 2018
    Mesajlar:
    24
    Beğeniler:
    5
    Meslek:
    Makine Mühendisi
    En İyi Cevap:
    0
    Değerlendiriler:
    +6 / 1 / -0

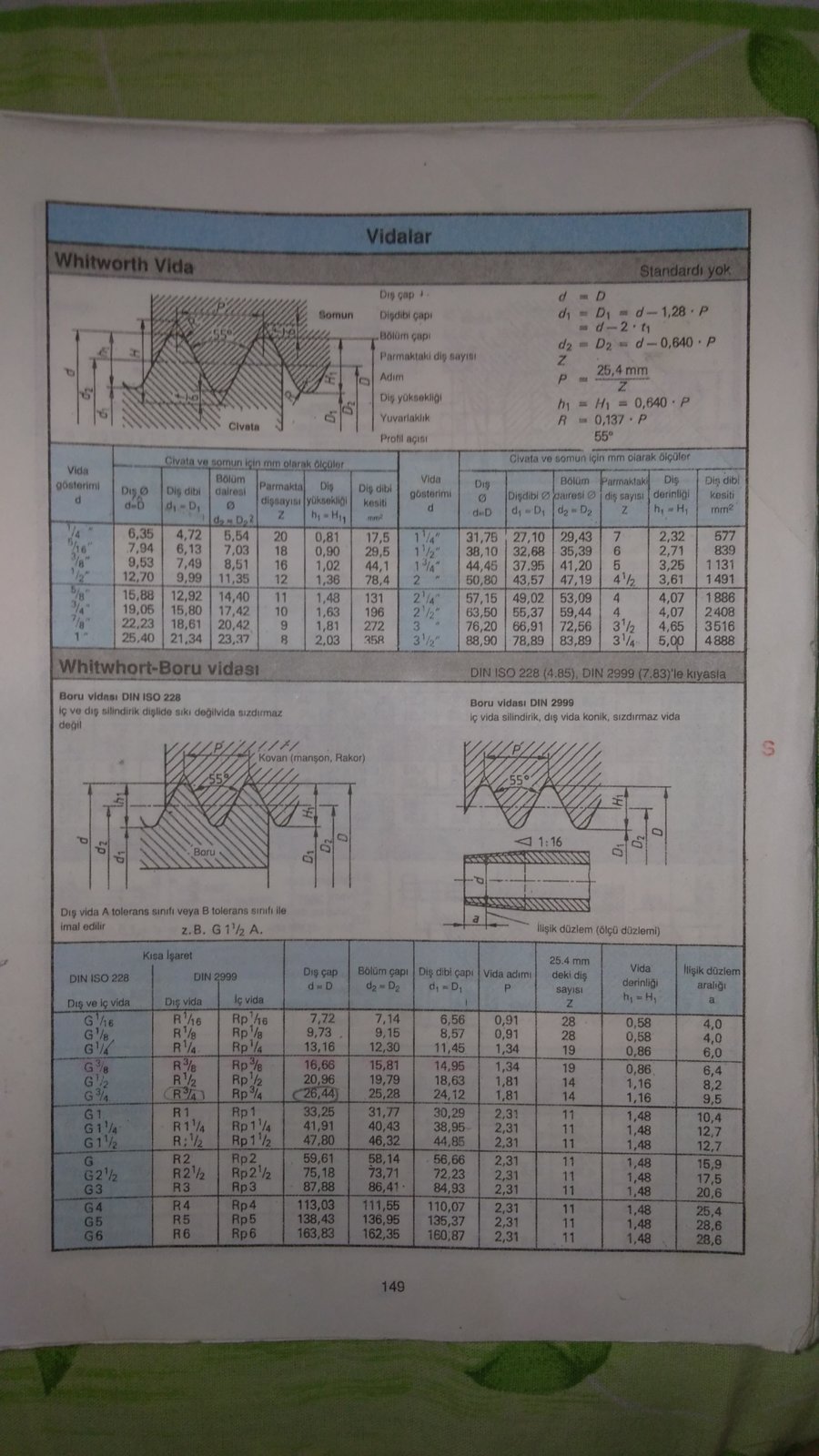

    Whitwhort normal ve boru olarak ayrılır,ekteki tabloyu incele.


    Tablodaki işaretlemeler senin için değil,
    Çapa göre seçimini yaparsın.

  3. hypnotizze

    hypnotizze MB Üyesi

    Kayıt:
    28 Haziran 2018
    Mesajlar:
    9
    Beğeniler:
    0
    En İyi Cevap:
    0
    Değerlendiriler:
    +0 / 0 / -0
    Üniversite:
    selçuk universitesi
    Cevap için teşekkurler yalnız 4G 2 1/4.2 1/2'' ifadesinden ne anlamam gerekiyor. Yani diş adımını, diş ustu çapını falan nasıl bulabilirim? ( 1/4 ve 1/2 ifadesi, 2 rakamının usteli konumunda.)

  4. birx

    birx MB Üyesi

    Kayıt:
    10 Haziran 2018
    Mesajlar:
    24
    Beğeniler:
    5
    Meslek:
    Makine Mühendisi
    En İyi Cevap:
    0
    Değerlendiriler:
    +6 / 1 / -0
    tabloda yazıyor , hangi standartlarda çalışman gerekiyor , önce bunu belirle , tesisat ? Havacılık ?

    G -> gas (Gaz boru diş ) anlamında kullanılır.

  5. hypnotizze

    hypnotizze MB Üyesi

    Kayıt:
    28 Haziran 2018
    Mesajlar:
    9
    Beğeniler:
    0
    En İyi Cevap:
    0
    Değerlendiriler:
    +0 / 0 / -0
    Üniversite:
    selçuk universitesi
    Şimdi tabloda yazan 4G ifadesindeki hatve = 2,31 mm diyor. Diş tarağını mikrometre ile ölçtuğumde 5,50-6.30 civarında birşey çıkıyor ama çok hassas olduğundan bana tam değeri lazım, ölçulmesi biraz zor. Diş tarağında G ifadesi yazılı olduğundan direk DIN ISO 228 kısmına baktım. Yukarıda ayrıntıya girmemişim, diş fabrikada maşon adı verdiğimiz borunun uzerine açılmış.
