0-30v ayarlı güç kaynağı devresi yardım

kadr7

MB Üyesi
Kayıt
19 Mayıs 2018
Mesajlar
4
Tepkiler
0
Yaş
27
Üniv
celal bayar üniversitesi

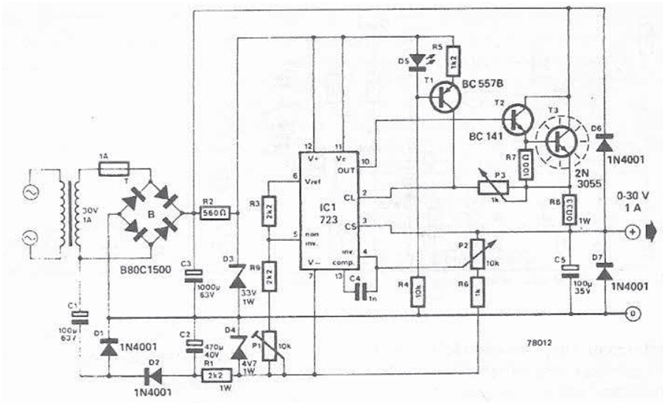

Merhaba arkadaşlar ayarlı güç kaynağı devresi nasıl çalışıyor.Devrede kullanılan elemanlarında ne iş yaptığını yazarak anlatırsanız çok sevinirim.Genel olarak nasıl çalışıyor biliyorum ama ayrıntılı bir şekilde bilmiyorum.


Emre_İRİŞ

MB Üyesi
Kayıt
9 Aralık 2018
Mesajlar
1
Tepkiler
0
Yaş
21
Üniv
İstanbul Üniversitesi
En genel haliyle güç kaynağı tasarımında belirli önemli adımlar vardır. Bunlar gerilimi azaltma, doğrultma filtreleme ve gürültüden arındırma denilebilir.Girişteki trafo gerilimi düşürüyor.Sonrasında gelen tam köprü doğrultucu alternatif gerilimi direkt gerilime çeviriyor. Sonraki aşamada entegre ile gerilim regüle edilmiş.Tabi entegrenin etrafındaki komponentler kullanım kılavuzuna bakılarak yerleştirilmiş olmalı.Bunlar dışındaki elemanlar ise acil bir durumda devreyi korumak için konulmuş.Bu bahsettiklerim dışında çok ayrıntısı var. Ben sadece bir fikir oluşmasını istedim.
