Arduino ve Processing ile Seri Haberleşme (Ortam Sıcaklığı Görüntüleyici)

Konu, 'Arduino' kısmında mustaphos tarafından paylaşıldı.

  1. mustaphos

    mustaphos MB Üyesi

    Kayıt:
    14 Eylül 2015
    Mesajlar:
    34
    Beğeniler:
    7
    Meslek:
    Öğrenci
    En İyi Cevap:
    0
    Değerlendiriler:
    +9 / 0 / -0
    Üniversite:
    Anadolu University

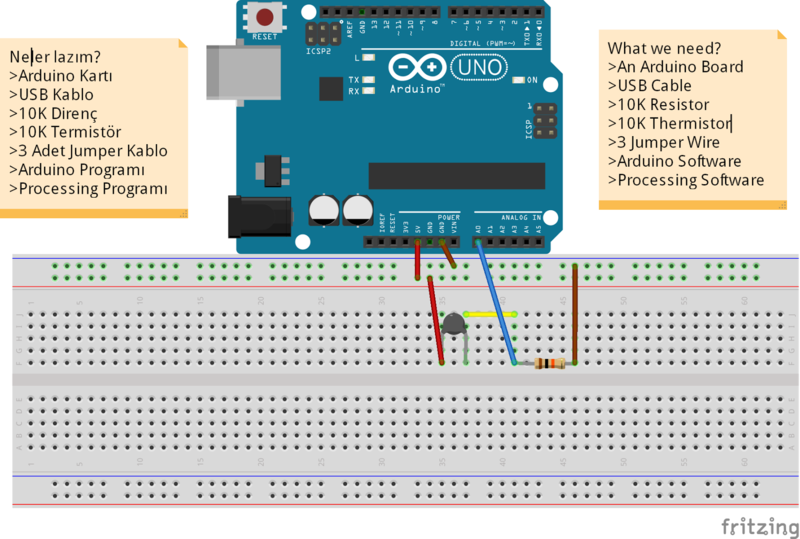

    Önce devreyi kuralım.


    Daha sonra aşağıdaki kodu Arduino kartımıza yükleyelim.

    #include <math.h>

    void setup()
    {
    Serial.begin(9600);
    }

    void loop()
    {
    double value;
    int convert;
    value = analogRead(0);
    value = log(((10240000/value) - 10000));
    value = 1 / (0.001129148 + (0.000234125 + (0.0000000876741 * value * value ))* value );
    value = value - 273.15;
    value = value*5;
    convert = value;
    Serial.write(convert);
    delay(1000);
    }

    Daha sonra aşağıdaki kodu Processing programına yükleyelim.

    import processing.serial.*;
    Serial port;
    float raw_value;
    int counter;

    void setup()
    {
    size(1000, 500);
    background(0);
    frameRate(50);
    smooth();

    stroke(16);
    int horizontal = 500;
    while(horizontal>0)
    {
    line(0,horizontal,1000,horizontal);
    line(horizontal,0,horizontal,500);
    horizontal = horizontal-100;
    }
    int vertical = 1000;
    while(vertical>0)
    {
    line(vertical,0,vertical,500);
    vertical = vertical-100;
    }

    String arduinoPort = Serial.list()[0];
    port = new Serial(this, arduinoPort, 9600);
    }

    void draw()
    {
    if ( port.available() > 0)
    {
    raw_value = port.read();
    println(raw_value/5);
    }

    stroke(255);
    point(counter,499-raw_value*2);
    counter++;

    if (counter > width)
    {
    counter = 0;
    background(0);
    stroke(16);
    int horizontal = 500;
    while(horizontal>0)
    {
    line(0,horizontal,1000,horizontal);
    line(horizontal,0,horizontal,500);
    horizontal = horizontal-100;
    }
    int vertical = 1000;
    while(vertical>0)
    {
    line(vertical,0,vertical,500);
    vertical = vertical-100;
    }
    }
    }

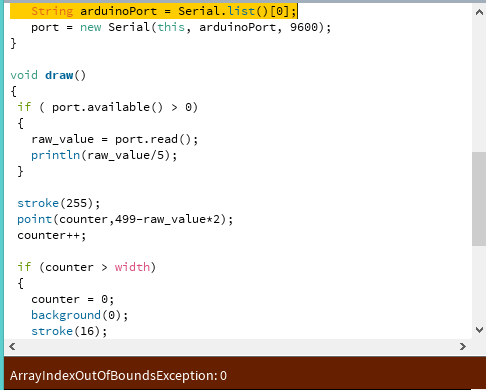

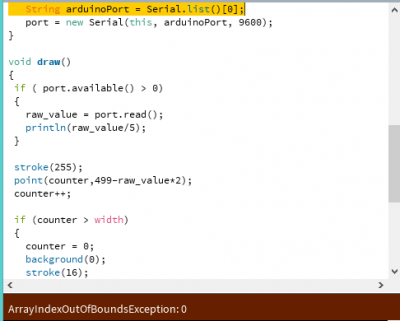

    NOT : Processing kodunu çalıştırmadan önce Arduino'yu PC'nize bağlamalısınız. Yoksa şu hatayı alırsınız.
