Bir odanın ısıtma sistemi

Konu, 'Elektronik Mühendisliği' kısmında senolyldz20 tarafından paylaşıldı.

  1. senolyldz20

    senolyldz20 Hitit üniversitesinde okuyan meraklı öğrenci MB Üyesi

    Kayıt:
    22 Kasım 2015
    Mesajlar:
    17
    Beğeniler:
    0
    Meslek:
    Öğrenci
    En İyi Cevap:
    0
    Değerlendiriler:
    +0 / 0 / -0
    Üniversite:
    Hitit Üniversitesi

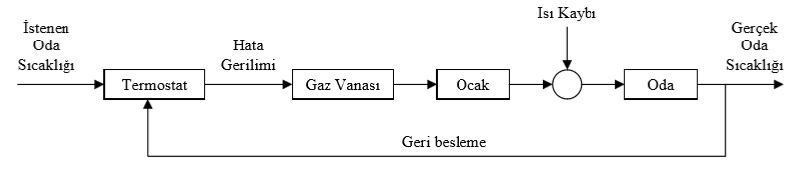

    bir odanın ısıtma sistemi .jpg
    Burada istenen oda sıcaklığı sistemin girişi olarak tanımlanır. Kullanıcı tarafından belirlenir gerçek oda sıcaklığı sistemin çıkışı olarak tanınır ve termostat içindeki sensörle ölçülür. Termostat içindeki basit bir devre (karşılaştırıcı devresi) istenen oda sıcaklığı ile gerçek (ölçülen) oda sıcaklığını karşılaştırır ve ''karşılaştırıcı'' olarak tanımlanır.
    Eğer oda sıcaklığı istenen sıcaklığa küçükse ise bir hata sinyali gaz vanası açılır çünkü hata pozitiftir. (pozitif geri besleme)
    Gerçek oda sıcaklığı istenen oda sıcaklığından fazla ise negatif geri besleme vardır. Hatta gerilimi gaz vanasını kısar, ocak daha az kısar ve oda sıcaklığı düşer.
