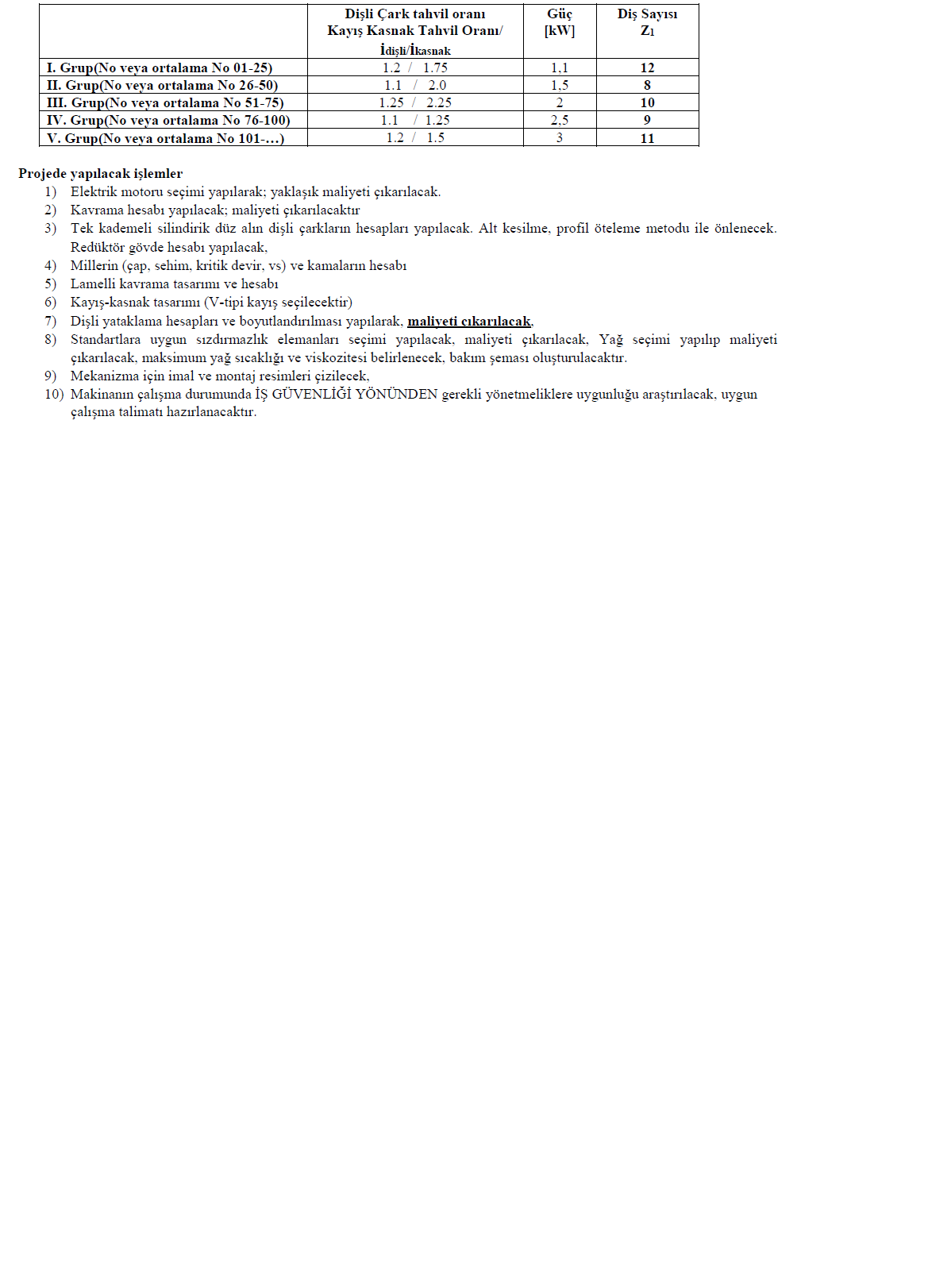

Bu projede nasıl bir yol izlemem gerekiyor. Elektrik motoru seçimi yaparken katologtan seçmem gerekiyor ama nasıl bir yol izliyeceğimi yardım edebilen

Kaan Eren Başar

MB Üyesi
Kayıt
11 Nisan 2020
Mesajlar
16
Tepkiler
15
Yaş
22
Meslek
Makine Mühendisliği Öğrenici 3 / 4
Üniv
Selçuk Üniversitesi

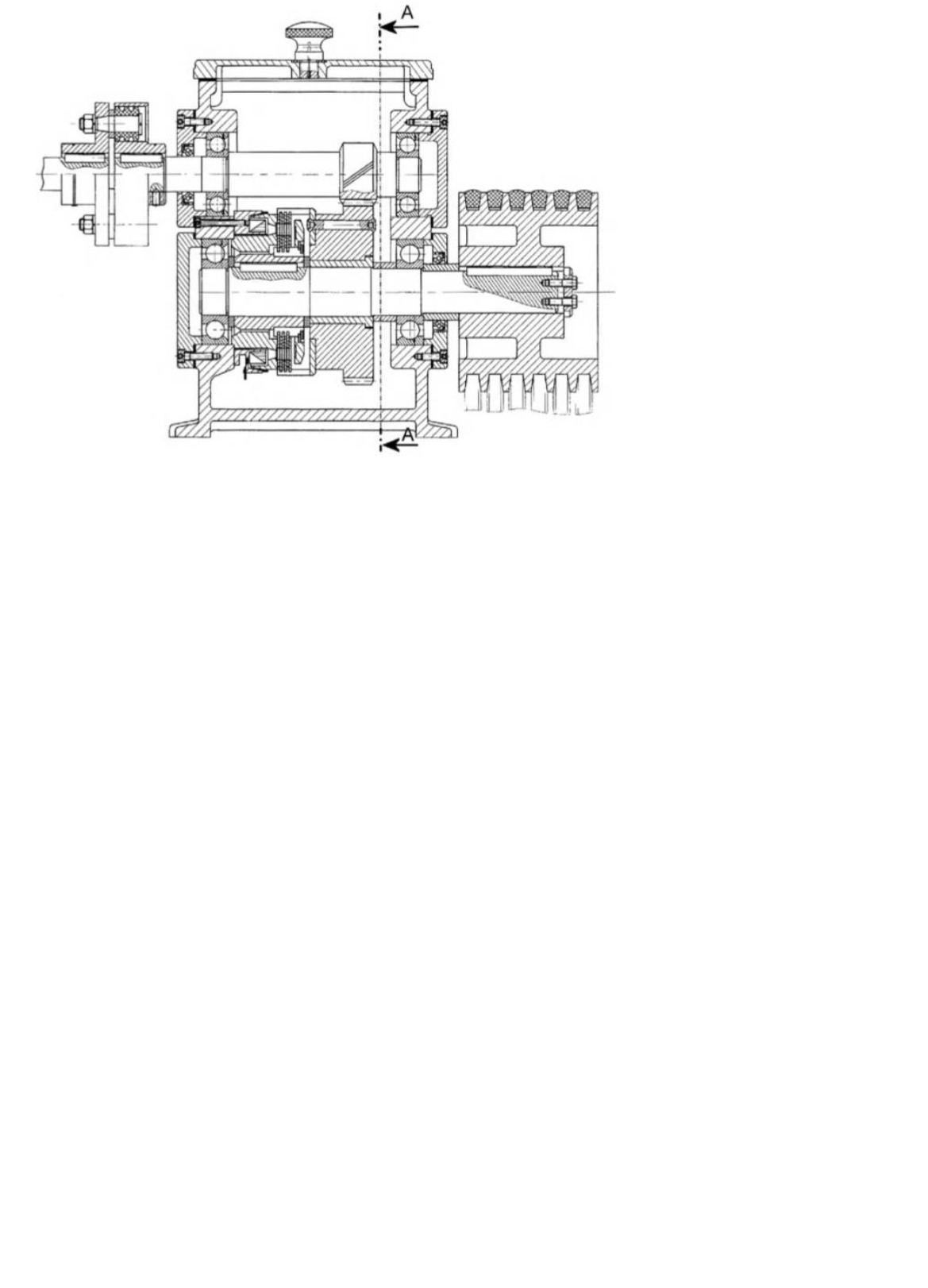

Hocam selamlar öncelikle ödeviniz sizden redüktör tasarımı istenmektedir ben yöntemi kullanacağınız kaynakları anlatacağım işinize yarar mutlaka
İlk önce numaranızdan dişli çark ve kayış kasnak çevrim oranını bulacaksınız ilk dişli diş sayısını ve gücünüzü belirlediniz elektrik motoru seçimi için kataloglardan yılmaz redüktör veya elk motor gamak motor bu tür firmalardan motor seçimi yapacaksınız giriş momentini ve devrini belirledikten sonra dişli mukavemetlenidirmesi diş dibi kırılmasına ve yüzey basıncına göre modül bulacaksınız malzeme seçimlerini unutmayın sementasyon ve ıslah çelikleri kullanacaksanız 350 HB yukarı ve 36 HRC sertliklerinden yukarıdaysa diş dibi kırılmasına göre yapıp yüzey basıncına göre kontrol sağlanır eğer düşükse yüzey basıncına göre mukavemet ve boyutlandırma yapılır ( Dişliler için dinamik faktör çalışma faktörü vb tüm faktörleri AHMET ÇETİN CAN MAKİNE ELEMANLARI TASARIMI VE PROF.DR. FATİH C. BABALIK - KADİR ÇAVDAR MAKİNE ELEMANLARI KONSTRÜKSİYON ÖRNEKLERİ KİTABINDAN formüllere ve hesaplaara bakabilirsiniz ) gelelim kayış kasnağa öncelikle bulduğumu motorumuzun gücünü göre kayış profili seçeceğiz kullanacağımız malzemeleri seçip hangisi diye sorarsanız continental, varibelt kayışdan değerlere bakabilrisiniz v kayış mekanizmasına göre kayış üzerindeki gerilmeleri boyutlandırmları ve kuvvetleri belirleyeceğiz ( gerdirme kuvveti , mile gelen kuvvet F1 ve F2 kuvvetleri ) hesaplayacağız bu arada hocanızın istediği diğer kavrama hesabı ve lamelli kavrama hesabınıda dediğim kitaplardaki tasarıma göre düzenleyeceksiniz veya internetten kaynaklar çoktur bulabilirsiniz dişlilerde profil kaydırma isteniyor boyutlandırırken buna dikkat edin formüllerde +x veya -x ekleyeceksiniz
Kardeşim milleri mukavemetlendirme ve boyutlandırmada Mil üzerine gelen kuvvetleri dişliler için Ft ve Fr ve Fe kuvvetleri yatak tepki kuvvetleri belirleyip kesme ve moment diyagramından millerin mukavemet hesabındaki formüllerden mil çaplarını yatak çaplarını bulacaksınız daha sonra kamalar için de dişlilerde boyutlandırmış olduğumuz dişli genişliğini ve kama için boyutlandırma hesabını yaparak A tipi kama mı B tipi kamamı boyutlarına göre seçim yapacaksın standartları segmanları yağ keçesini yağ tipini internette çok rahat bulursun öncelikle dediğim işlemler bittiğinde bunlar standart katalog değerlerinden bulanacak daha sonra demeyi unuttum rulmanlı yataklar için x-z v x-y düzleminde bulduğumuz kuvvetleri ve varsa eksenel kuvvetleri belirleyip tavsiye milin bir tarafı sabit yatak diğer tarafı hareketli yatak olacak eksenel kuvvet olan tarafa konik makaralı veya eğik bilyalı rulman kullanabilirsin kuvvetlerden ve rulmanlardan çap belirleyip seçim yapıp ömür hesabı yaptıktan sonra ORS ,FAG vb firmalardan seçim yaparak maliyetlerini hesaplayabilirsin gövde boyutlandırması için FATİH BABALIK kitabından formülleri var internetten academiadan bulabilirsin
Kaynaklar : Shingley makine müh.tasarımı , güven kutah ch , Fatih Babalık , Ahmet Çetin Can , Academia redüktör tasarımı ile ilgili tezler makaleleler , Mustafa Akkurt Makine elemanları problemleri , Makine elemanları Vedat temiz
Kardeşim inşallah akılında bir şey oluşmuştur kolay gelsin ;)

Konu sahibi
Konu sahibi
A

atesorcuuun

MB Üyesi
Kayıt
16 Mayıs 2020
Mesajlar
3
Tepkiler
2
Yaş
24
Meslek
makine mühendisliği
Üniv
süleyman demirel üniversitesi
yardımınız için çok teşekkür ederim. Kafamda bir şeyler oluştu. Numaranızı veya numara mı versem whatsapptan takıldığım yerleri sorma imkanım olur mu ?
