Hidrolik Pnömatik Devre Tasarımı İle İlgili

osmangokbel

MB Üyesi
Kayıt
3 Mayıs 2020
Mesajlar
1
Tepkiler
1
Yaş
23
Meslek
Otomotiv Mühendisi
Üniv
Gazi üniversitesi
MERHABALAR ÜNİVERSİTEDE VERİLEN BİR ÖDEVLE İLGİLİ BANA YARDIMCI OLABİLİR MİSİNİZ. BELLİ BİR AŞAMAYA GELDİM AMA TIKANDIM.İLGİLENENLER YARDIMCI OLURSA ÇOK SEVİNİRİM

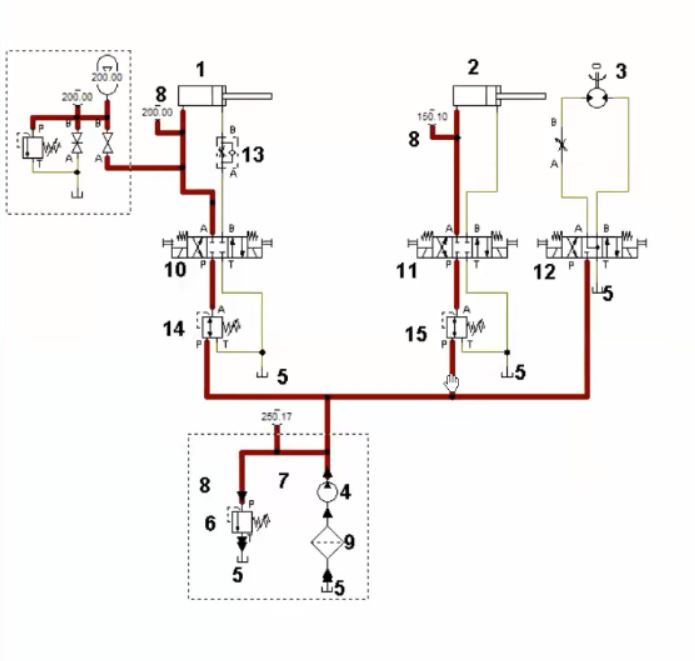

Bir hidrolik sistemde 2 adet çit etkili silindir, bir adet çift yönlü değişken deplasmanlı hidrolik motor çalıştırılacaktır. 1. silindir 200 bar, 2. silindir 150 bar olarak sırayla çalışacaktır. Ayrıca birinci silindirin geri dönüşünde hız kontrolü istenmektedir. Birinci silindir ileri giderken hızlı bir şekilde gidecek, sıkma işlemi tamamlanmak üzere iken algılayıcı ile algılanıp daha yüksek bir kuvvetle sıkma işlemi yapılması sağlanacaktır. Hidrolik motor 1000 dev/dak ile çalışmaktadır. Sistemin maksimum çalışma basıncı 250 bar, devir sayısı 1200 dev/dak olduğuna göre sistemin devresini çizerek anlatınız.


Dosyalar

Kaan Eren Başar

MB Üyesi
Kayıt
11 Nisan 2020
Mesajlar
16
Tepkiler
14
Yaş
21
Meslek
Makine Mühendisliği Öğrenici 3 / 4
Üniv
Selçuk Üniversitesi
Kardeşim fluidsım ile çizim yaptın mı net değil pek resim anladım sorunu tam olarak nerede takıldın
bu linklerden yardım alabilirsin
Linki görmek için izniniz yoktur Giriş yap veya kayıt ol.

devre burada yüklüdür benzeri yardımcı olur :)


markup

MB Üyesi
Kayıt
21 Şubat 2016
Mesajlar
187
Tepkiler
25
Yaş
29
Meslek
Endüstri mühendisi
Üniv
Gazi Üniversitesi
buradaki sıralı çalışma servo valf ve normal valflere enerji verilmesiyle calışır sen bunu nasıl yapmayı düşünüyorsun ? bu sıralı calışma elektrık şeması ile senkron olmalıdır.
ya ben yanlış anladımyada sen yanlış soru sordun
sen hidrolik şema cizersin
