Merhabalar,
Elektrik üzerine yazılar yazarak alan ile ilgilenen insanları bilgilendirmek amacıyla teknik yazı dizileri tekrar sizlerle.

Yazı: Kaçak Akım Koruma Şalterinin Açma Nedenleri
---------

Kaçak Akım Koruma Şalterinin açma nedenlerinden bazıları;


Kaçak akım koruma şalterlerinin açma sebeplerini tek bir çatı altında toplamak yanlış bilgi edinilmesine sebep olacaktır. Kaçak akım koruma şalterinin açmasının sebebi tesisata bağlanacağı gibi kullanılan cihazlara da bağlanabilir.

Kaçak akım koruma şalterinin açma sebeplerinden bir kısmı aşağıda belirtilmiştir.

  • Kullanılan kaçak koruma şalterlerinin akım taşıma kapasitesinin kendisinden önce devreye bağlanan otomatik sigortadan düşük olması dolayısıyla ürünün deforme olması.
  • Konutlarda kullanılan elektrikli aletlerin ve kabloların deforme olması sonucu izolasyon kaçağı oluşması. Her linyede ortalama 2-3 mA izolasyon kaçağı olabilmektedir. Buna bağlı olarak her 5 linyeye bir kaçak akım bağlanması tavsiye edilir.
  • Mutfakta kullanılan su ısıtıcısı gibi malzemelerin elektrikli bölgelerine su kaçması ve kullanım sırasında kaçak akım oluşması.
  • Prizlerin içlerinde oluşan nemler fişle bağlantı esnasında faz-toprak arası kaçak akıma yol açabilir. Bu durumla banyo vb. yerlerde sıkça rastlanabilir.
Saygılarımızla;
Federal Elektrik


birx

MB Üyesi
Kayıt
10 Haziran 2018
Mesajlar
88
Tepkiler
37
Meslek
MM
Üniv
█▀█
(verdiğiniz bilgiler için teşekkürler, teknik yazıları teknik resimle desteklemelisiniz.)

sizin linye hesabına göre 2 katlı bir ev için ayrı bir kaçak akım panosu olmak zorunda görünüyor ! millet 1 tane takmak istemiyor.

benim sorum :
kaçak akım şalterini bahçe aydınlatmasına ilave etmek istersek, röle çıkışına bağlanırsa sorun olur mu ? mutlaka hattın girişinde mi olmalı ?

Konu sahibi
Konu sahibi
FederalElektrik

FederalElektrik

Alçak Gerilim Şalt Ürünleri Üreticisi
MB Üyesi
Kayıt
29 Temmuz 2019
Mesajlar
22
Tepkiler
3
Yaş
26
Meslek
Alçak Gerilim Şalt Ürünleri Üreticisi
Üniv
Sakarya Üniversitesi
(verdiğiniz bilgiler için teşekkürler, teknik yazıları teknik resimle desteklemelisiniz.)

sizin linye hesabına göre 2 katlı bir ev için ayrı bir kaçak akım panosu olmak zorunda görünüyor ! millet 1 tane takmak istemiyor.

benim sorum :
kaçak akım şalterini bahçe aydınlatmasına ilave etmek istersek, röle çıkışına bağlanırsa sorun olur mu ? mutlaka hattın girişinde mi olmalı ?
Detaylı bir açıklamayı bugün buraya bırakacağız.
İlgili tarihte otomatik birleştirildi:

Merhabalar @birx ,

Kaçak akım şalterinin (RCCB) görevi, yalıtım hatasından kaynaklanan hata akımını algılamak ve algılanan kaçak akım değerinin belirlenen değerlerin üzerine çıkması durumunda bağlı bulunduğu devreyi kesmektir.

Kaçak akım koruma şalterlerine bağlanacak linye sayısı konusunda net bir kural bulunmamaktadır.Linyelerin beslediği yüklerdeki doğal kaçak akımların toplamı, kaçak akım koruma şalterinin nominal kaçak akım değerini geçtiği takdirde şalter sürekli olarak açmaya gider.

Kaçak akım koruma şalterleri kaçak akım değerinin % 50’ sin de açmaya gidebilir (30mA şalter için 15 mA ). Linyeler bu durumlar göz önünde bulundurularak gruplandırılmalıdır. Aydınlatma ve priz linyelerinin farklı kaçak akım koruma şalterlerine bağlanması tavsiye edilir.

Kaçak akım koruma şalterine çok fazla linye bağlanması beklenmeyen açmalara neden olabilecektir. 5-6 linyeden sonrası için başka kaçak akım koruma şalteri kullanılması tavsiye edilir. Çoğu zaman orta büyüklükteki dairelerde bir adet kaçak akım koruma şalteri yeterli olmaktadır.

Bahçe aydınlatmasında, kaçak akım şalteri röleden sonra ya da önce bağlanabilir. Kaçak akım koruma şalteri bağlandığı devrede kendinden sonraki kısmı korumaktadır. Bu sebepten dolayı hattın tamamının korunması için mümkün mertebe hat başına konulması daha geniş bir koruma sağlayacaktır.

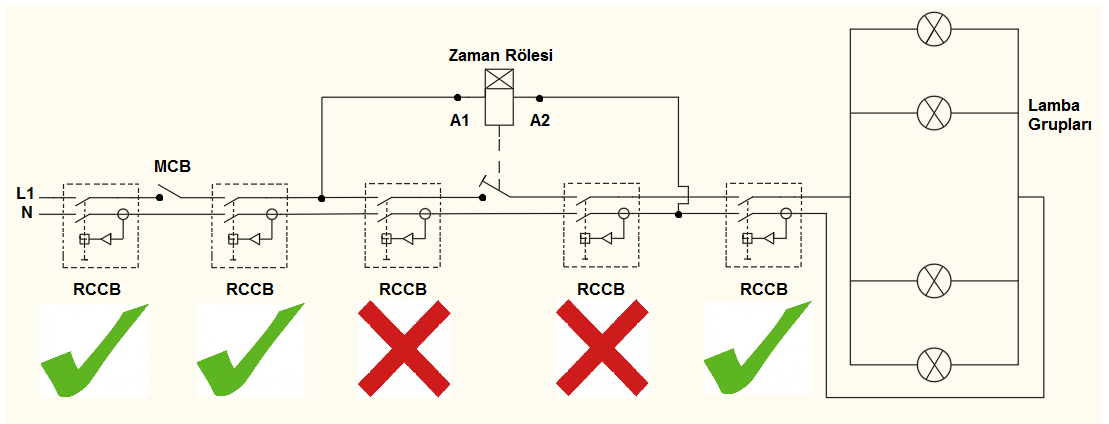

Kaçak akım koruma şalteri devreye bağlanırken röle bobinine giden bağlantılara dikkat edilmelidir. Bobin kumanda akımı kaçak akım koruma şalteri tarafından kaçak akım olarak algılanabilir ve devreyi açtırabilir. Bahçe aydınlatmasının nötr hattı, diğer aydınlatma / priz hatlarından ayrı çekilmiş olması gerekmektedir. Aşağıdaki şekilde belirtilen yerlere kaçak akım koruma şalteri bağlanabilir.



1978



Saygılarımızla;
Federal Elektrik

Son düzenleme:

birx

MB Üyesi
Kayıt
10 Haziran 2018
Mesajlar
88
Tepkiler
37
Meslek
MM
Üniv
█▀█
çok teşekkür ederim, yerli üretim olmanız ülkemiz adına gurur verici ve herkesin önceliği olmalı
iyi çalışmalar
