Merhabalar, bu hafta Lojik Devre tasarım vizem var ve aşağıdaki soruyu çözmem gerekiyor internette hiçbir kaynakta çözümü bulamadım yardımcı olabilecek birisi çıkabilirse çok sevinirim.

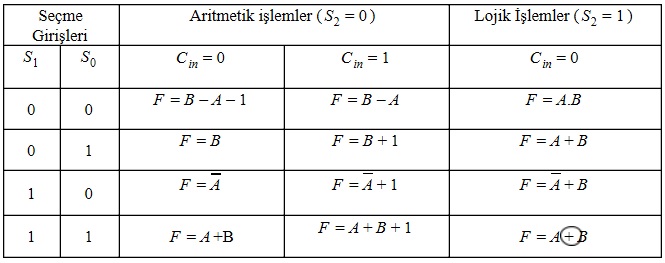

Tablodaki işlemleri gerçekleştiren ALU'nun aritmetik işlemci ve lojik işlemci kısımını tasarlayarak 1 bitlik ALU devresinin çizimi isteniyor.
