nabız ölçer devresi yardım

Konu, 'Elektronik Mühendisliği' kısmında kadr7 tarafından paylaşıldı.

  1. kadr7

    kadr7 MB Üyesi

    Kayıt:
    19 Mayıs 2018
    Mesajlar:
    4
    Beğeniler:
    0
    En İyi Cevap:
    0
    Değerlendiriler:
    +0 / 0 / -0
    Üniversite:
    celal bayar üniversitesi

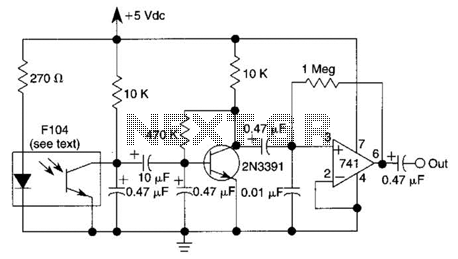

    Merhaba arkadaşlar aranıza yeni katıldım.Finallere az kaldı sorumlu olduğumuz bir kaç devre var onlardan biride nabız ölçer devresi.Sizden istediğim devre nasıl çalışıyor ve devrenin çıkışındaki kondansatör(0.47uf) ne iş yapıyor anlatırsanız sevinirim.Son olarak 2. ve 3 .bacakları yer değiştirdiğimizde ne olur?Aklınıza şu soruyu sorar, şunu bil iyi olur diyip yazarsanız çok sevinirim.Şimdiden teşşekür ederim.Bu arada devredeki F104 den 3 noktadan çıkış aldım.diyodun anodu transistorun colectoru ve toprağından cıkıs alıp nabız ölçer sensörüne bağladık.Parmağımızı sensöre koyduk ve üstünden ledi gezdirdik sonra osiloskopdan kare dalga aldık belirli aralıklarda.
