OrCAD PSPICE kulllanımı hakkında

Yunus Karaaslan

MB Üyesi
Kayıt
12 Mart 2019
Mesajlar
11
Tepkiler
0
Meslek
Öğrenci
Üniv
Kırklareli Üniversitesi
Merhabalar elektronik dersi ödevim var orcad programını kullanmayı bilen varsa yardımcı olabilir mi ?

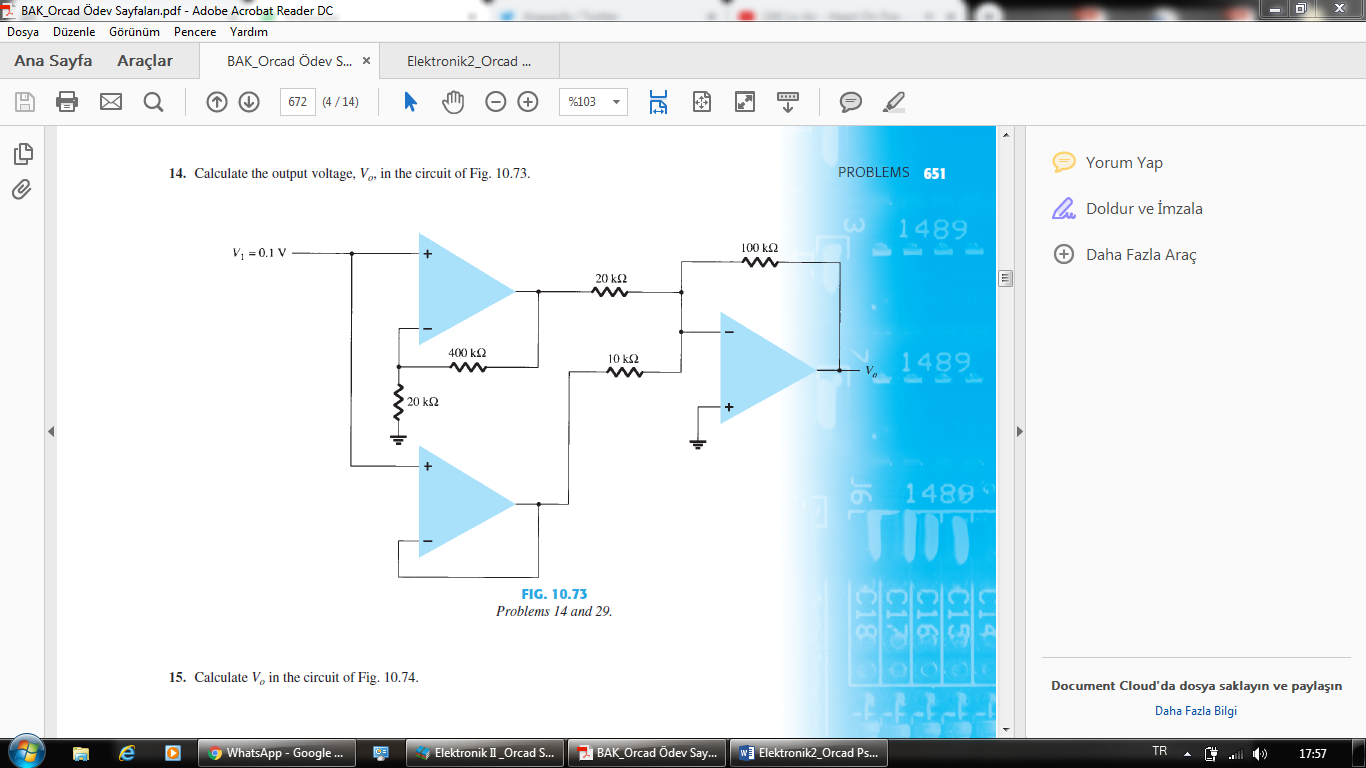

Bu devreyi çizip similasyonunu yapmam gerekiyor,devreyi çizdim ama opampın + ve - uclarının yerini değiştiremiyorum yardımcı olursanız sevinirim.


Dosyalar

Tolga Can

IEEE
MB Üyesi
Kayıt
24 Ocak 2019
Mesajlar
23
Tepkiler
7
Meslek
Öğrenci
Üniv
Pamukkale Üniversitesi
Merhaba Yunus,
Bunu, değiştirmek istediğin opampı seçip sağ tıklayıp üst kısmında yazan "mirror vertically" yi seçmen gerekiyor. "Mirror horizontally" seçeneği ise Y ekseni etrafında yansımasını alacaktır.

Konu sahibi
Konu sahibi
Y

Yunus Karaaslan

MB Üyesi
Kayıt
12 Mart 2019
Mesajlar
11
Tepkiler
0
Meslek
Öğrenci
Üniv
Kırklareli Üniversitesi
Teşekkür ederim :) simülasyon yaparken hata alıyorum grafiği yazdıramıyorum nasıl düzeltebilirim


Tolga Can

IEEE
MB Üyesi
Kayıt
24 Ocak 2019
Mesajlar
23
Tepkiler
7
Meslek
Öğrenci
Üniv
Pamukkale Üniversitesi
Birkaç çözüm sunabilirim tabi sorunu göremediğim için bukadar elimden geliyor,
1. New simualation kısmından 1000Hz lik değeri 10Hz yapmayı dene yüksek gelmiş olabilir
2. Probları toprak bağlantıların önüne ekleyip grafiğe yeniden bak bağlantında mı sorun diye

Konu sahibi
Konu sahibi
Y

Yunus Karaaslan

MB Üyesi
Kayıt
12 Mart 2019
Mesajlar
11
Tepkiler
0
Meslek
Öğrenci
Üniv
Kırklareli Üniversitesi
mail adresinizi verebilirmisiniz halledemedim sorunu
