Arkadaşlar merhabalar,

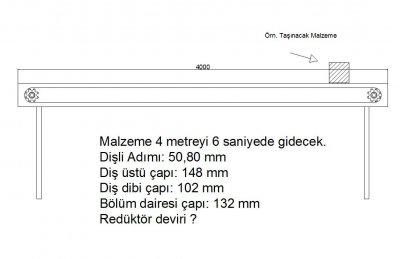

Yukarıda eklediğim resim ile alakalı yardımlarınıza ihtiyacım var. 50,80 hatvesindeki konveyör ürünü 4 metreyi 6 saniyede kat etmesi gerekiyor. Dişli bilgilerini resimde verdim. Bunun deviri kaç olmalı nasıl hesaplanıyor.

Yardımcı olabilirseniz çok sevinirim.

Mesut.


mertcan.19

MB Üyesi
Kayıt
5 Kasım 2016
Mesajlar
24
Tepkiler
8
Yaş
24
Meslek
ÖĞRENCİ
Üniv
KARAMANOĞLU MEHMET BEY ÜNİ
diş sayılarını ve dişliye gelen ilk devri söylerseniz bi yardımım dokunabilir


mertcan.19

MB Üyesi
Kayıt
5 Kasım 2016
Mesajlar
24
Tepkiler
8
Yaş
24
Meslek
ÖĞRENCİ
Üniv
KARAMANOĞLU MEHMET BEY ÜNİ
4m/6sn=0,66m/sn = 1,45d/dk
diş üstü çapı 0,148m*3,14 = 0,46m dişli çevresi
1 m'yi 1,45 devirde geçmesi gerekiyor yani ;
1,45*60 = 87d/dk

Konu sahibi
Konu sahibi
M

mesutcatal

MB Üyesi
Kayıt
10 Mart 2017
Mesajlar
4
Tepkiler
1
Yaş
25
Üniv
Anadolu Üniversitesi
4m/6sn=0,66m/sn = 1,45d/dk
diş üstü çapı 0,148m*3,14 = 0,46m dişli çevresi
1 m'yi 1,45 devirde geçmesi gerekiyor yani ;
1,45*60 = 87d/dk
Hocam öncelikle cevap için teşekkür ederim.

" 4m/6sn=0,66m/sn = 1,45d/dk " hesabında 1,45 d/dk yı nasıl buldun anlatırsan çok sevinirim.


mertcan.19

MB Üyesi
Kayıt
5 Kasım 2016
Mesajlar
24
Tepkiler
8
Yaş
24
Meslek
ÖĞRENCİ
Üniv
KARAMANOĞLU MEHMET BEY ÜNİ
Dişli 1 turda 0,46m yol alıyor. Ancak 0,66m yol alması gerekir. 1,45d/sn burdan geliyor arkadaşım :) bu arada yazım yanlışı yapmışım şu an fark ettim kusura bakmayın. :)

Konu sahibi
Konu sahibi
M

mesutcatal

MB Üyesi
Kayıt
10 Mart 2017
Mesajlar
4
Tepkiler
1
Yaş
25
Üniv
Anadolu Üniversitesi
Dişli 1 turda 0,46m yol alıyor. Ancak 0,66m yol alması gerekir. 1,45d/sn burdan geliyor arkadaşım :) bu arada yazım yanlışı yapmışım şu an fark ettim kusura bakmayın. :)
Çok teşekkür ederim, sağol varol Mertcan arkadaşım :)


mertcan.19

MB Üyesi
Kayıt
5 Kasım 2016
Mesajlar
24
Tepkiler
8
Yaş
24
Meslek
ÖĞRENCİ
Üniv
KARAMANOĞLU MEHMET BEY ÜNİ
Rica ederim mesut arkadaşım. Elimizden geldiği kadarıyla her zaman. :)


mustafagunaydinn

MB Üyesi
Kayıt
11 Şubat 2017
Mesajlar
46
Tepkiler
4
Yaş
23
Üniv
Marmara Üniversitesi
Daire çapı 13.2cm 1tur=13.2cm
4m=400cm
Daire 400cm ulaşması için 400/13.2=30tur
İlgili tarihte otomatik birleştirildi:

Çarkın bölüm daire çapı 132mm çark(dişli) çevresi 2×pi×r=2×3.14×66=414mm=41.4 cm
Redüktörün çıkış çarkın 1 turda 41.4cm yol alıyor. Mekanik hesabınızda hatve vidali mil hatvesi mi? Bilmiyorum. Dairesel hareketi doğrusal harekete dönüştürmek kalıyor. 1 turda 50mm gidiyorsa 4m=4000mm 4000/50=80tur yani hatve adımı 50mm ise 1tur 50mm yol alıyorsa 4000mm kaç turda alır? Cevap=80tur
İlgili tarihte otomatik birleştirildi:

Yorumumum bir kısmı yanlış 13.2cm çark (dişli) çevresi hesabı yanlış Çapı=13.2cm kabul etmiştim.Düzeltdim.Umarım yardımcı olmuşumtur.
