Redüktör ve Dişli Çark Hız Hesabı Sorusu

Engineer25

MB Üyesi
Kayıt
21 Şubat 2021
Mesajlar
2
Tepkiler
2
Yaş
41
Meslek
Makine Mühendisi
Üniv
Marmara Üniversitesi

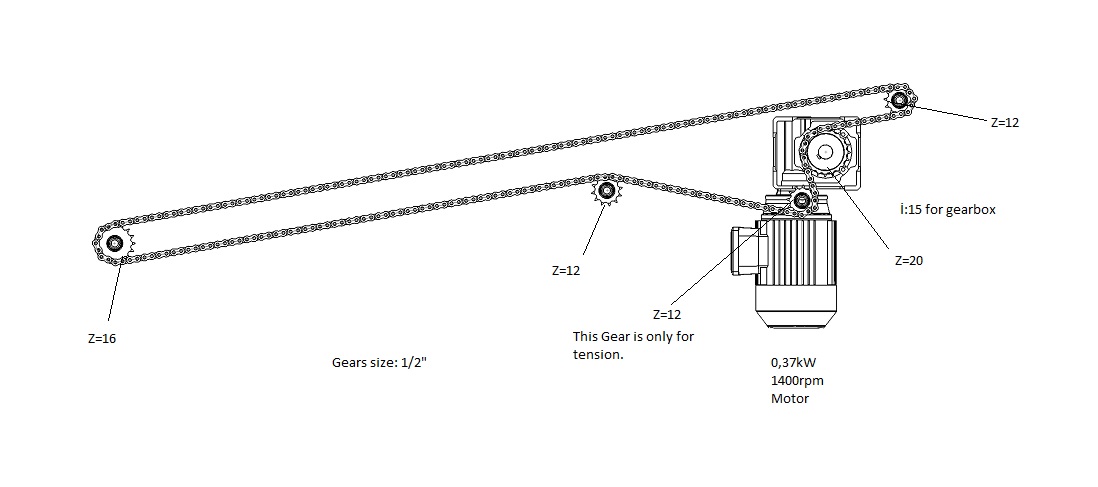

Zincir uzunluğu:1400mm.
Zincir adımı: 12,7mm
z=12 için dişli çapı: Ø55mm
z=16 için dişli çapı: Ø71mm
z=20 için dişli çapı: Ø87mm


Arkadaşlar Merhaba,
Benim sorum bu tarz çeşitli dişli sayılarından oluşan (z=20 ,16) gibi sistemlerde, dişli çarklara transfer olan hız hesaplamalarının nasıl yapıldığı hakkında bilgisi olan yardımcı olabilir mi? Bu sistemi bilmiyorsanız bile en azından nasıl bir yol izleneceği hakkında bilgi verebilir misiniz.

Burada redüktörden yaklaşık 1400/15 ten 93,33rpm 'Lik bir hız 20 diş olan dişli çarka aktarılıyor. Bu aşamadan sonraki hesaplamaları nasıl yapabilirim. Amacım mesela 1dk'da zincir başlangıç noktasına kaç kere gelir.

Fikir verebilirseniz çok sevinirim.

Teşekkürler.

Son düzenleme:

Yarım _Mühendis

MB Üyesi
Kayıt
21 Şubat 2021
Mesajlar
11
Tepkiler
8
Meslek
Ziraat Mühendisi
Üniv
Selçuk Üniversitesi
Merhabalar, Zincir hızı redüktör çıkış dişlisinin hızına eşit olacaktır.
Z=20 dişlisinin Bölüm Dairesi Çapı (Do): 81.184 mm=0.081m
Zincir Çevre hızı hesabı: πDn/60
3.14*0.081*93.33/60=0.396 m/s
bu hız bilgisi ile diğer dişli çarkların hızlarını hesaplayabilirsiniz.
Zincir 1.4 metrelik bir yol üzerinde hareket etmektedir. 1 dakikada 60*0.396=23.76 metre yol alır. 1 dakikada 23.76/1.4=16.97 defa başlangıç noktasına gelir.
İlgili tarihte otomatik birleştirildi:

Bu makine elemanları-1 dersi sorusu mu?
İlgili tarihte otomatik birleştirildi:

Dişli çapları verilmiş ben cepten girdiğim için onları görmemişim dişli bölüm dairesi çapına göre hesapladım

Son düzenleme:
Konu sahibi
Konu sahibi
E

Engineer25

MB Üyesi
Kayıt
21 Şubat 2021
Mesajlar
2
Tepkiler
2
Yaş
41
Meslek
Makine Mühendisi
Üniv
Marmara Üniversitesi
Merhabalar, Zincir hızı redüktör çıkış dişlisinin hızına eşit olacaktır.
Z=20 dişlisinin Bölüm Dairesi Çapı (Do): 81.184 mm=0.081m
Zincir Çevre hızı hesabı: πDn/60
3.14*0.081*93.33/60=0.396 m/s
bu hız bilgisi ile diğer dişli çarkların hızlarını hesaplayabilirsiniz.
Zincir 1.4 metrelik bir yol üzerinde hareket etmektedir. 1 dakikada 60*0.396=23.76 metre yol alır. 1 dakikada 23.76/1.4=16.97 defa başlangıç noktasına gelir.
İlgili tarihte otomatik birleştirildi:

Bu makine elemanları-1 dersi sorusu mu?
İlgili tarihte otomatik birleştirildi:

Dişli çapları verilmiş ben cepten girdiğim için onları görmemişim dişli bölüm dairesi çapına göre hesapladım
Çok teşekkür ederim cevabınız için. Çok açıklayıcı oldu. Evet Makine elemanlarında konveyör dişli çark sistemlerinde bir uygulamaya denk geldim. Aslında direk soru olarak değildi, ben sorulaştırdım diyebilirim.
Yalnız birşey sormak istiyorum, konveyör bant sisteminde bant uzunluğundan gidiyordum. 23,76/1.4 yaptığımız kısımda zincirlerde de yine toplam zincir uzunluğuna bölerek sonuca ulaşabiliyoruz, değil mi (alınan tur hesabında).
