    İyi geceler arkadaşlar. Bu devrenin eş değer direncini bulurken hata yapıyorum galiba. LTSpice prog.** uyuşmuyor. Yine yardıma ihtiyacım var:(

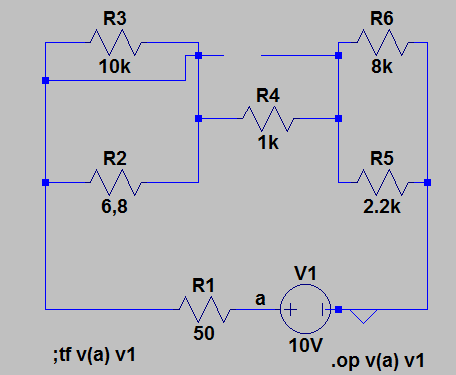

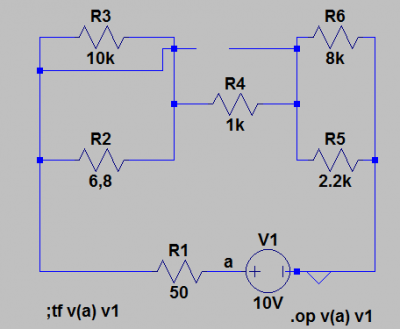

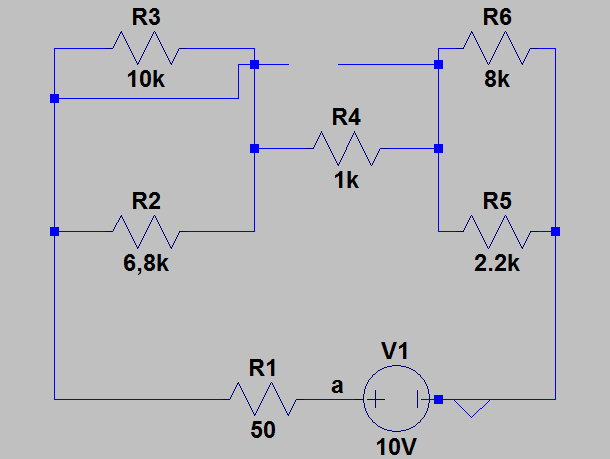

    pardon. Devre ekte

    .


    Ekli Dosyalar:

    • Beğen Beğen x 1
  2. Aynur meric

    Aynur meric MB Üyesi

    Kayıt:
    19 Kasım 2017
    Mesajlar:
    3
    Beğeniler:
    2
    Meslek:
    elektrik elektronik mühendisi
    En İyi Cevap:
    0
    Değerlendiriler:
    +5 / 0 / -0
    Üniversite:
    Yüzüncüyıl üniversitesi
    R3 ve R2 arasında kısa devre olduğundan üzerlerinden akım geçmez. Geriye R1 R4 R5 R6 direnceleri kaliyor. R5 ve R6 direnceleri paralel ve sonuç 8k×2.2k/10.2k dan cevap yaklaşık olarak 1.73k çıkıyor. R1 direncini de donusturursek 50=0.05k cikiyor. Son olarak R4 R1 ve 1.73k direncelri kaliyor ve seri baglidirlar sonuç olarak toplarsak Reş=1k + 1.73k + 0.05k =2.78k çıkıyor.

    • Beğen Beğen x 1
  3. Seçkin Şenol

    Seçkin Şenol Özel Üye

    Kayıt:
    31 Temmuz 2016
    Mesajlar:
    80
    Beğeniler:
    36
    Meslek:
    Elektr./Elektronik Mühendisi & Software Developer
    En İyi Cevap:
    2
    Değerlendiriler:
    +46 / 0 / -0
    Üniversite:
    Elektr./Elektronik Mühendisi
    R2 ve R3 önemsiz, cünkü kisa devre var burda.

    Res = R1 + R4 + (R6 || R5)

    Res = 50 + 1000 + ( (8000*2200)/(8000+2200) )

    Res = 50 + 1000 + 1725,49

    Res = 2775,49
