ses sistemi

Konu, 'Genel Sorular' kısmında orham veli tarafından paylaşıldı.

  1. orham veli

    orham veli MB Üyesi

    Kayıt:
    26 Mayıs 2016
    Mesajlar:
    7
    Beğeniler:
    1
    En İyi Cevap:
    0
    Değerlendiriler:
    +1 / 0 / -0

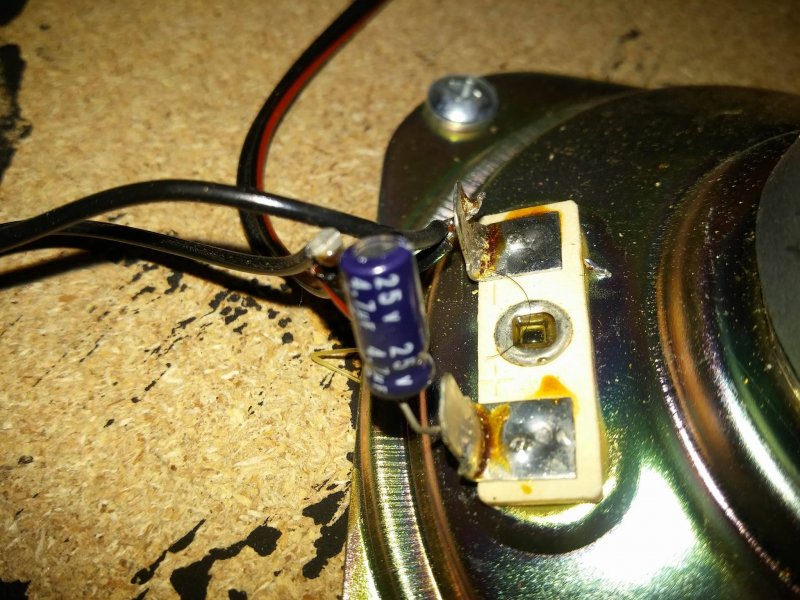

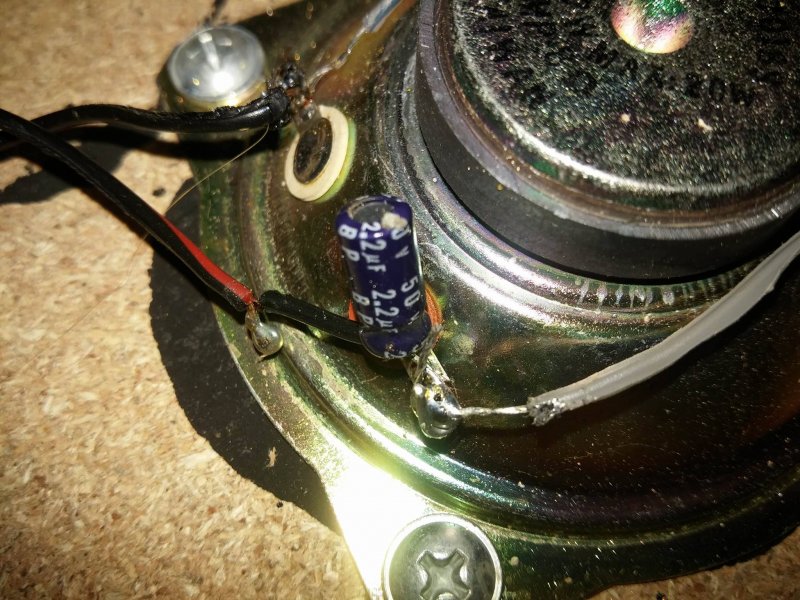

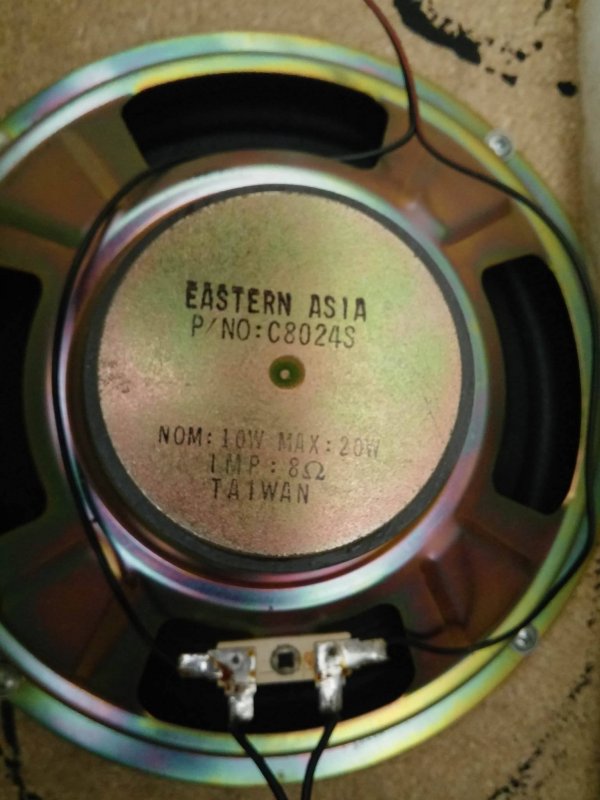

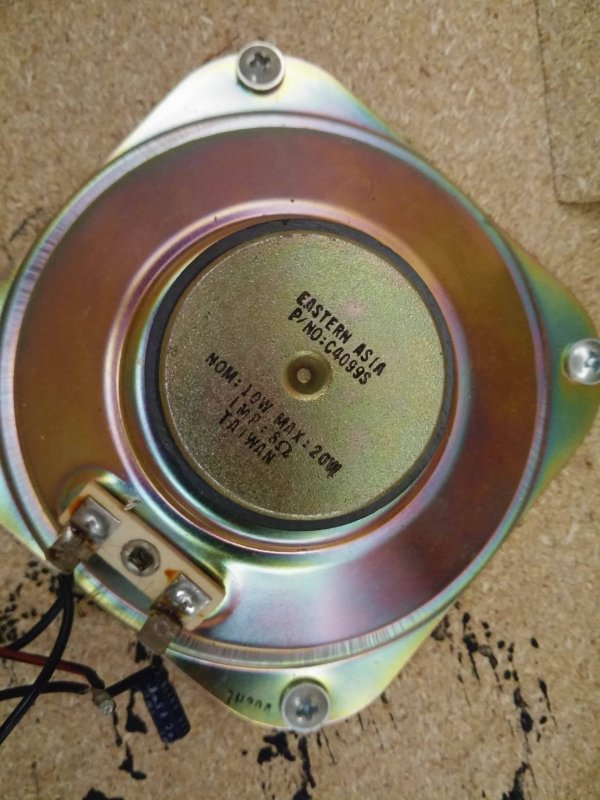

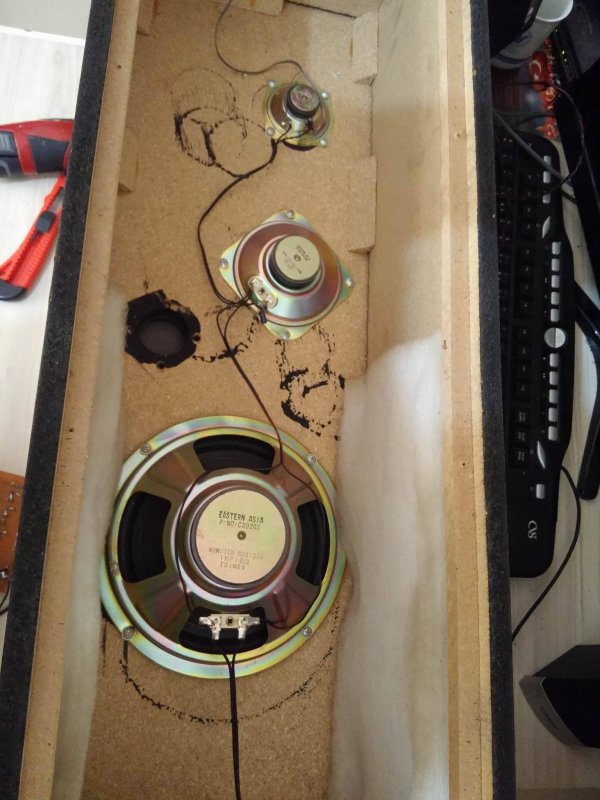

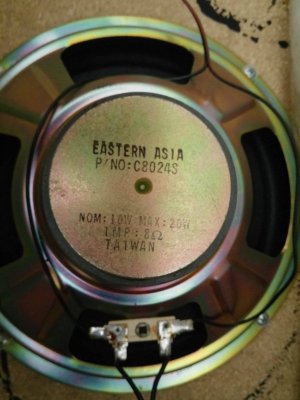

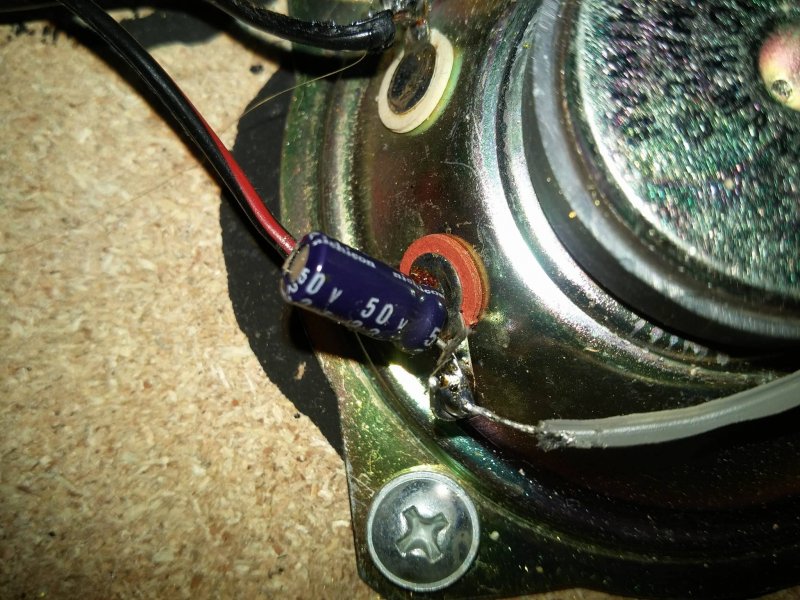

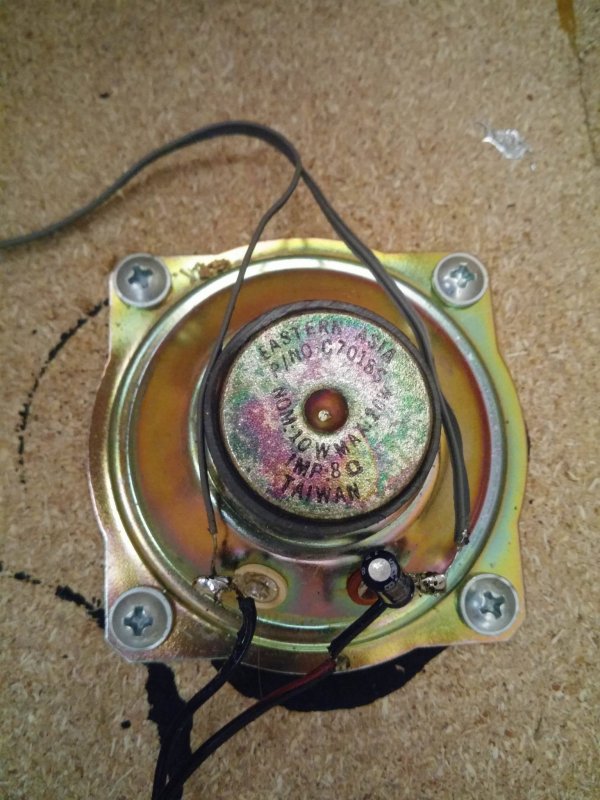

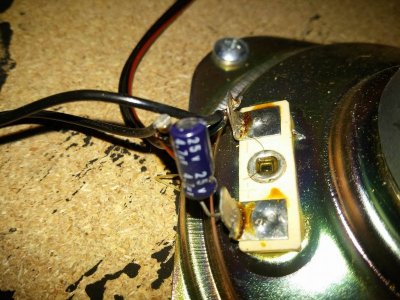

    merhaba arkadaslar sızden bı konu hakkında acıl yardıma ihtiyacım var bende 2 adet kolon var ve bunların ucunda jack fılan yok sadece + - olarak sıyah kırmızı kablo var ve bu kolon ların içinde de 3 adet ayrı ayrı hoparlör var bunların ebatları değişik hepsinin en buyuk olanın adı WOOFER ortancının adı MIDRANGE ve küçüğün adı da TWETTER bu üçü kendı aralarında paralel bağlı ortancada 4.7 pikofarad 25v balı küçükte 2.2 pikofarad 50vbağlı hepsinin üzerinde NOM.10W MAX20W 1MP 8 OHM yazıyor zaten hepsının resmını de eklıyorum bana burda bunlar ıcın nasıl stereo anfi yaparım nasıl stereo vu metre yaparım bunların bılgısını verırmısınız bırde yapacagım devreye bluetooth modulu nasıl ekler bunlar için yardımcı olursanız sevınırım


    Ekli Dosyalar:

  2. Atakan Akbulut

    Atakan Akbulut Yetkili Kişi Moderatör

    Kayıt:
    28 Nisan 2016
    Mesajlar:
    143
    Beğeniler:
    42
    Meslek:
    R&D Embedded Systems Software Engineer
    En İyi Cevap:
    5
    Değerlendiriler:
    +63 / 0 / -0
    Merhabalar
    Sanırım bu hoparlör takımından 1 adet var. Eger iki adet ise stereo yapabilirsiniz. Eger 1 adetse mono anfi yapmanız gerekir.Fakat bunları çalıştırmak ve güzel şekilde kullanmak için amfi bass tizz vb devreleri internetten bulup yapabilirsiniz.
    stereo ise 8ohmu 2x40w ile güzel şekilde çalışır. Amfilerin yüksek watta çalıştırılması distorsiyon oluşturur. 1560Q kullanınız.
    Vumetre ise standart lm3915 ile basit vumetre yapılabilir.

    bluetooth için
    Wireless Bluetooth receiver
    Bluetooth 3.5MM audio Stereo aux olanı

    not: 1560Q ya güzel bir sogutucu kullanmalısınız.

  3. orham veli

    orham veli MB Üyesi

    Kayıt:
    26 Mayıs 2016
    Mesajlar:
    7
    Beğeniler:
    1
    En İyi Cevap:
    0
    Değerlendiriler:
    +1 / 0 / -0
    aynen bundan 2 adet var o zaman benım ınternette 2x40w amfi bulmam gerekıyor demek kı teşekkurler

    sizin bildiğiniz herhangıbır devre varmı acaba

  4. Atakan Akbulut

    Atakan Akbulut Yetkili Kişi Moderatör

    Kayıt:
    28 Nisan 2016
    Mesajlar:
    143
    Beğeniler:
    42
    Meslek:
    R&D Embedded Systems Software Engineer
    En İyi Cevap:
    5
    Değerlendiriler:
    +63 / 0 / -0
    1560Q ile Yapılacak bir çok devre var . PCB kendi tasarımınız olacak ise toprak hattını mumkun oldugunca kalın yapınız.
