Merhaba,

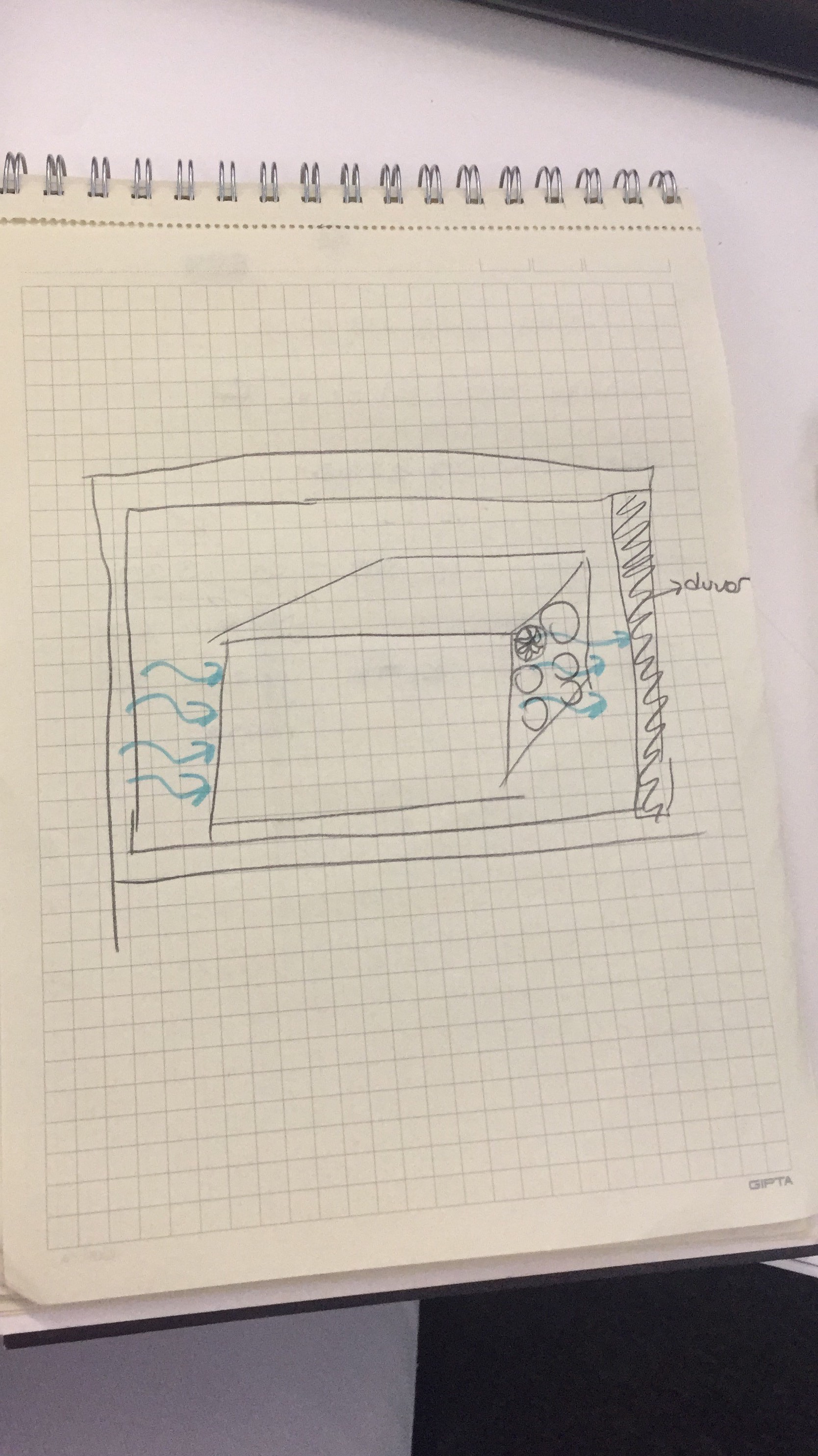

Çalıştığım şirkette bir problemle karşılaştım.Yüklediğim resimde görüldüğü gibi kapalı bir elektronik kutu var. Kutunun içinde 6 tane fan bulunmaktadır. Kutu kapalı bir ortama yerleştirilecektir. Fanların güvenli seviyede bozulmadan çalışmaya devam edebilmesi için duvar ile kutu arasında minimum ne kadar boşluk bırakmalıyım? Araştırmalarıma göre fanın çalışmasını basınç etkilemektedir. Bu problemi öncelikle matematiksel olarak ifade etmem gerekiyor. Hava akışı ile basınç ilişkisini veren bir formül bulunuyor mu? Yada fan içerideki sıcaklığı ne kadar soğutarak dışarı atıyor ki sıcaklığa bağlı değişen basınç sonucu ve duvar ile kutu arasındaki mesafe ilişkisini bulmalıyım?


okaliptus92

Makine Mühendisi
Özel Üye
Kayıt
11 Ekim 2018
Mesajlar
213
Tepkiler
90
Yaş
28
Meslek
Makine Mühendisi
Üniv
Karabük Üniversitesi
Merhaba,

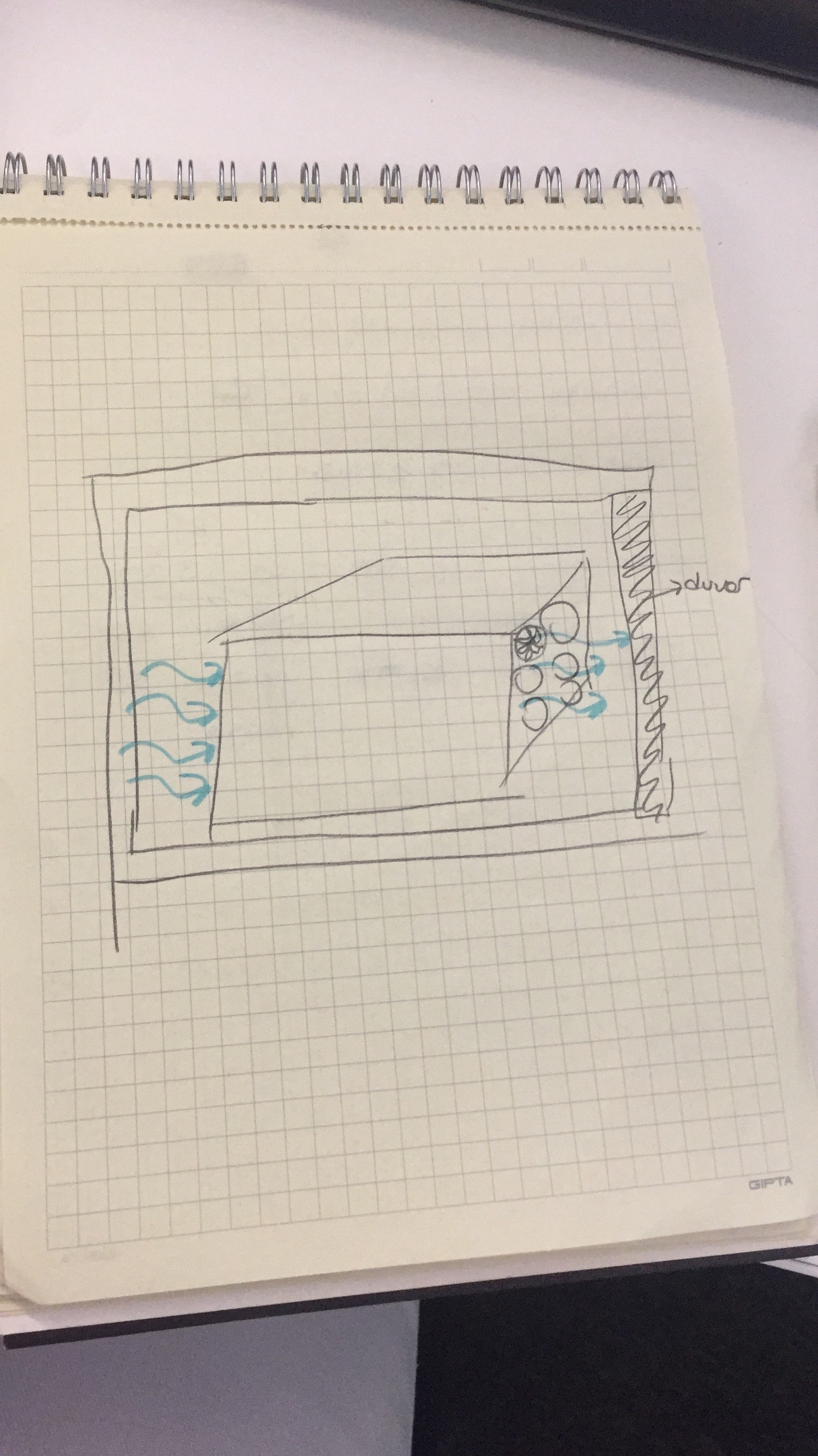

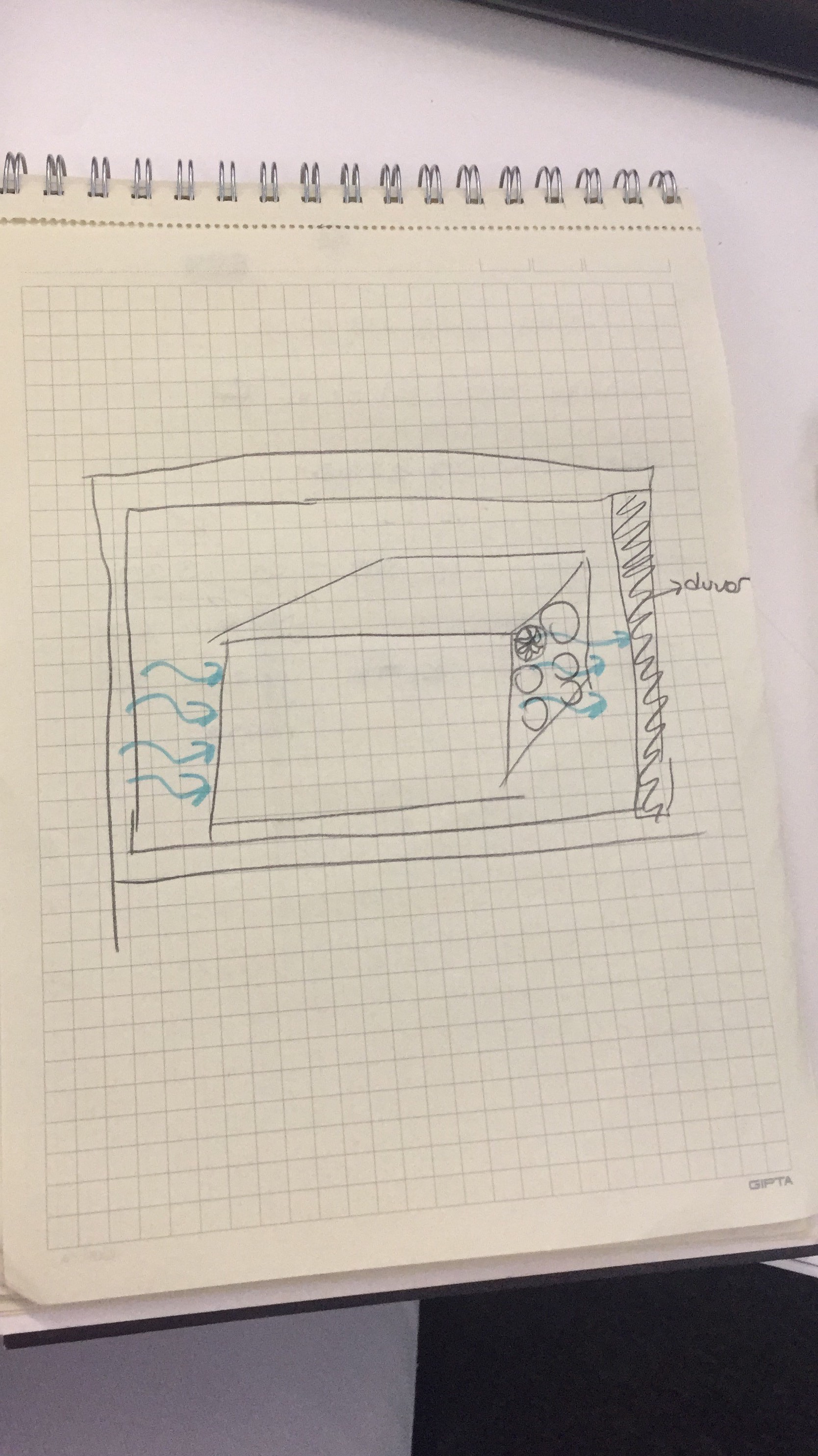

Çalıştığım şirkette bir problemle karşılaştım.Yüklediğim resimde görüldüğü gibi kapalı bir elektronik kutu var. Kutunun içinde 6 tane fan bulunmaktadır. Kutu kapalı bir ortama yerleştirilecektir. Fanların güvenli seviyede bozulmadan çalışmaya devam edebilmesi için duvar ile kutu arasında minimum ne kadar boşluk bırakmalıyım? Araştırmalarıma göre fanın çalışmasını basınç etkilemektedir. Bu problemi öncelikle matematiksel olarak ifade etmem gerekiyor. Hava akışı ile basınç ilişkisini veren bir formül bulunuyor mu? Yada fan içerideki sıcaklığı ne kadar soğutarak dışarı atıyor ki sıcaklığa bağlı değişen basınç sonucu ve duvar ile kutu arasındaki mesafe ilişkisini bulmalıyım?
Eki Görüntüle 1933
Merhaba,
Kullanacağın fanlari belirledin mi bilmiyorum, her fanin kendisine has üreticisi tarafından hesaplanmış eğrileri vardir. Bu egriler yardimi ile başınc ve debi arasındaki ilişkiyi bulursun. Ilk olarak boyle bir senaryoda fanları bozman aşırı zor hatta neredeyse imkansız. Kutunun cevre bosluklari icin ise hava çıkış ağzının alanina diyelim ki a x b (a uzunlugu en b uzunluğu boy) bu alanin 1,5 katını elde etmeye calisirsan ve kutunun bir zeminde oturduğunu varsayarsak, oradaki mesafe 1,5ab/(a+2b) olacaktir. Yani çıkış ağzını hava kanalinin 1.5 kati olacak sekilde hesaplayacaksin. Sıcaklık ile alakalı hesaplamalari yapman pek imkânlı değil fakat soğutacağın yuzeydeki hava hızını ne kadar artirirsan o kadar iyi soğur, hava hızının maksimum olmasini sağlamalısın, fakat hava hizini maksimum yaptığında en büyük problemin gürültü olacaktır bu seni sınırlar.
Kolay gelsin.

Konu sahibi
Konu sahibi
Aycin

Aycin

MB Üyesi
Kayıt
11 Temmuz 2019
Mesajlar
3
Tepkiler
0
Yaş
25
Meslek
Makina Mühendisi
Üniv
Manisa Celal Bayar Üniversites
Merhaba,
Verdiğiniz bilgi için öncelikle çok teşekkür ederim.Oldukça yararlı oldu benim için fakat merak ettiğim bir diğer şey bu 1.5 katı kuralının mantıklı bir açıklaması var mı? Neye göre hesaplanmış bir sayı?


okaliptus92

Makine Mühendisi
Özel Üye
Kayıt
11 Ekim 2018
Mesajlar
213
Tepkiler
90
Yaş
28
Meslek
Makine Mühendisi
Üniv
Karabük Üniversitesi
Merhaba,
Verdiğiniz bilgi için öncelikle çok teşekkür ederim.Oldukça yararlı oldu benim için fakat merak ettiğim bir diğer şey bu 1.5 katı kuralının mantıklı bir açıklaması var mı? Neye göre hesaplanmış bir sayı?
Mantıklı bir açıklaması yok. Daha once edindiğim deneyimlerden mutevellit 1.5 kat dedim. Sen 1.5 kat al alan hesabını doğru bir hesap olur.
İlgili tarihte otomatik birleştirildi:

Ayrica tam olarak projeye dair verileri burada paylaşırsan detayli olarak yardimci olabilirim. Fan çeşitleri var cok fazla, onların arasından bir takım ozellikleri düşünerek seçim yapmalısın.

Konu sahibi
Konu sahibi
Aycin

Aycin

MB Üyesi
Kayıt
11 Temmuz 2019
Mesajlar
3
Tepkiler
0
Yaş
25
Meslek
Makina Mühendisi
Üniv
Manisa Celal Bayar Üniversites
Kullanılacak olan fan aşağıdaki gibidir. Fanın bulunduğu yan panel 400x175 mm. 6 adet fan bulunmakta.


Dosyalar

okaliptus92

Makine Mühendisi
Özel Üye
Kayıt
11 Ekim 2018
Mesajlar
213
Tepkiler
90
Yaş
28
Meslek
Makine Mühendisi
Üniv
Karabük Üniversitesi
Kullanılacak olan fan aşağıdaki gibidir. Fanın bulunduğu yan panel 400x175 mm. 6 adet fan bulunmakta.
Proje cok ozel degilse benimle lutfen tum detaylari paylaşın, bu şekilde hesaplamak pek mümkün değil. En önemli uc durum su;
Sogutacaginiz malzemenin maksimum çalışma sıcaklığı ve malzemelerin kutu icinde kapladığı alan ve malzemenin hava ile temas eden yüzey alani. Tabi tum hesaplamalar bir takım kabullere dayanilarak yapilacak, en iyi sonucu bir analiz programında alabilirsiniz, veya tum bunlari bir kenara bırakıp, bir adet prototip yapip uzerinde çalışabilirsiniz, en garantisi deneme yanılmadir.
