Optokuplö

cml_by

MB Üyesi
Kayıt
14 Ekim 2018
Mesajlar
33
Tepkiler
6
Yaş
32
Meslek
Elektronik Mühendisi
Üniv
Sakarya Üniversitesi

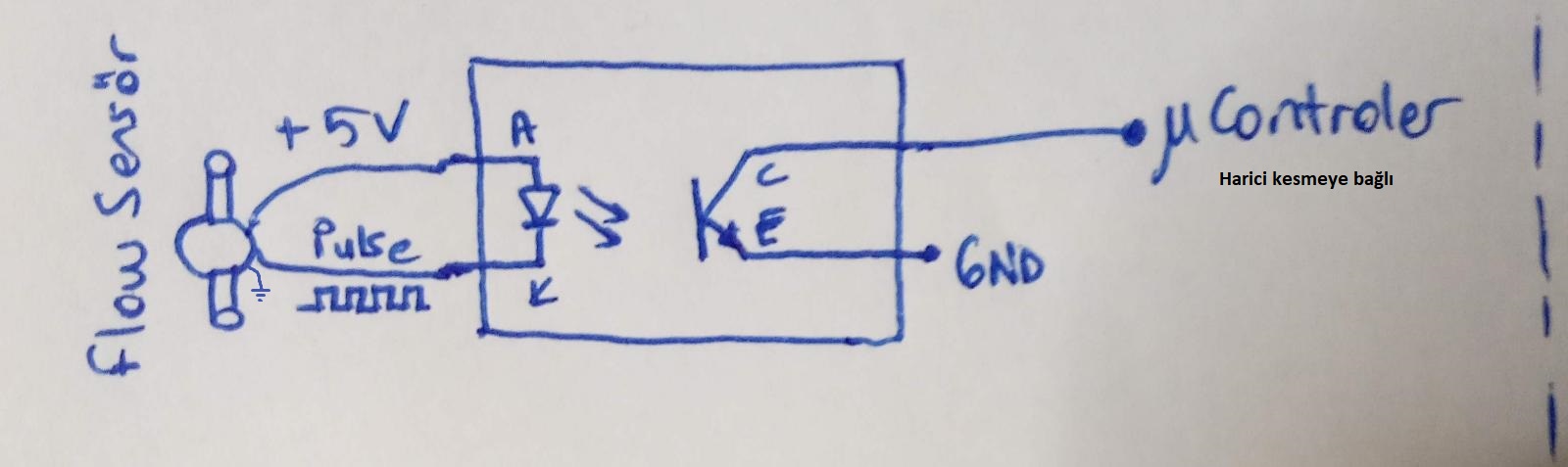

Elimdeki kartta flow sensör için bağlantılar böyle yapılmış. Suyun akış frekansı ölçülmek isteniyor.
Anlamadığım şey ise optokuplörün çalışma şekli. Anot sürekli 5V ta. Katot'a gelen kare dalganın lojik 1-0-1 geçişlerinde mi optokuplör iletime geçecek yani? Buna gerek var mı? Pals üreten bacak Anot'a bağlansa idi, katot ise sürekli gnd ye bağlı olsa idi daha mantıklı olmaz mıydı?


okaliptus92

Makine Mühendisi
Özel Üye
Kayıt
11 Ekim 2018
Mesajlar
230
Tepkiler
100
Yaş
31
Meslek
Makine Mühendisi
Üniv
Karabük Üniversitesi
Su haldeyken flow sensorun her dönüşünde meydana gelen sey; yani pulse; katot olarak adlandirdigin bacağın, flow sensör içinde gnd'ye teması oluyor. Yani pulse katot bacağının gnd yaptırılmasıyla oluşuyor. Bu haldeyken flow sensör tarafındaki gnd yaptıran eleman, daha az voltaja maruz kalıyor veya üzerinde sürekli voltaj bulunmuyor. Bana göre boyle olması daha mantıklı.

Konu sahibi
Konu sahibi
C

cml_by

MB Üyesi
Kayıt
14 Ekim 2018
Mesajlar
33
Tepkiler
6
Yaş
32
Meslek
Elektronik Mühendisi
Üniv
Sakarya Üniversitesi
@okaliptus92 Hocam süpersin. 👍
Sen böyle deyince bakmak aklıma geldi 😅 Flow sensörde puls üreten bacak sürekli 5V ta imiş. her dönüşte gnd ye temas ediyor. Yeni farkettim. ben puls sürekli gnd de, her dönüşte 5V a çıkıyor sanıyordum. Olay şimdi tam oturdu kafamda, Sağolasın.
