Schmitt Trigger devresi yardım

Konu, 'Elektronik Mühendisliği' kısmında Pirana tarafından paylaşıldı.

Etiketler:
  1. Pirana

    Pirana MB Üyesi

    Kayıt:
    9 Ağustos 2015
    Mesajlar:
    19
    Beğeniler:
    6
    Meslek:
    Elektrik Mühendisi
    En İyi Cevap:
    0
    Değerlendiriler:
    +6 / 0 / -0
    Üniversite:
    Çukurova Üniversitesi
    Merhaba herkese kolay gelsin şu aralar tüm arkadaşlar finallere çalışıyordur diye tahmin ediyorum.
    Benim okuldan aldığım bir schmitt trigger devresi projesi var ve 1 hafta sürem var şu andan itibaren
    üzerine hala çalışıyorum ama devre şemasından boarda geçirmekte zorlanıyorum.
    http://eee.ktu.edu.tr/labs/elektronik/elektronik2/Schmitt Tetikleme.pdf

    ilk sayfada yer alıyor.
    Paralel bağlamaları bir türlü bir araya getiremedim, 5 dk nızı ayırıp yardım ederseniz gerçekten çok minnetta kalırım arkadaslar.
    Ayrıca başka devre şemalarınada ( entegresiz, transistörlü) açığım yardımlarınız için şimdiden tesekkur ederim .

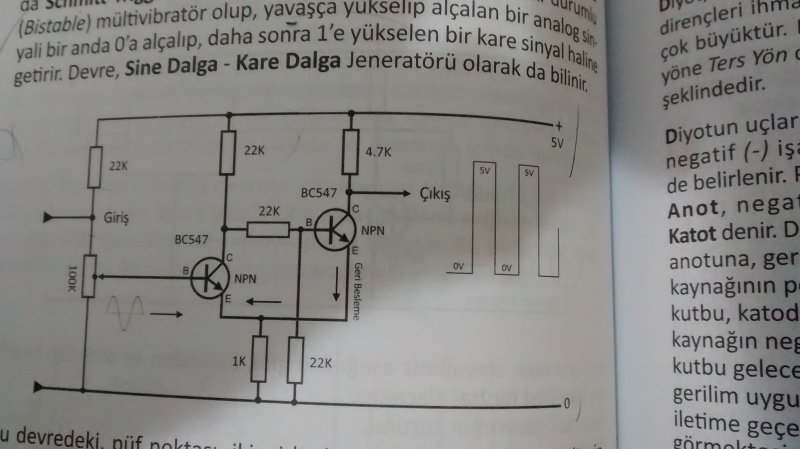

    Edit: Bir diğer transistörlü devrede bu , bunun üzerinde de çalışıyorum .


    Ekli Dosyalar:

    Son düzenleme: 11 Aralık 2015
  2. Atakan Akbulut

    Atakan Akbulut Yetkili Kişi Moderatör

    Kayıt:
    28 Nisan 2016
    Mesajlar:
    143
    Beğeniler:
    42
    Meslek:
    R&D Embedded Systems Software Engineer
    En İyi Cevap:
    5
    Değerlendiriler:
    +63 / 0 / -0
    Bunun gibi devrelerde bacak sayısı çok olanı ilk devreye yerleştirmek en doğrusu.
    Mesela transistörleri doğru bicimde yerleştirip araya direnç koyarak( Kollektör Baz uçları arasına ) devrenin en zor kısmını halledebilirsin.
