arkadaşlar selam,
aklıma takılan bı soruyu sormak ıstıyorum bu fan karakteristik diyagramı bize neyi ifade ediyor?
statikc basınc derken hava basıncını mı alacağım? yani 1 atm ye göre mi hesap yapacağım?
bir de pressure droplar neyi ifade ediyor?
fan hızlı dönerse basınc kaybı cok mu olur anlamına gelıyor?

şimdiden teşekkür ederim


Dosyalar

Mining Engineer

Late is better than never....
Yetkili Kişi
Yönetici
Kayıt
23 Aralık 2016
Mesajlar
259
Tepkiler
147
Yaş
29
Meslek
MEXT Research Fellow
Üniv
Kawamura Advanced Mining Tech

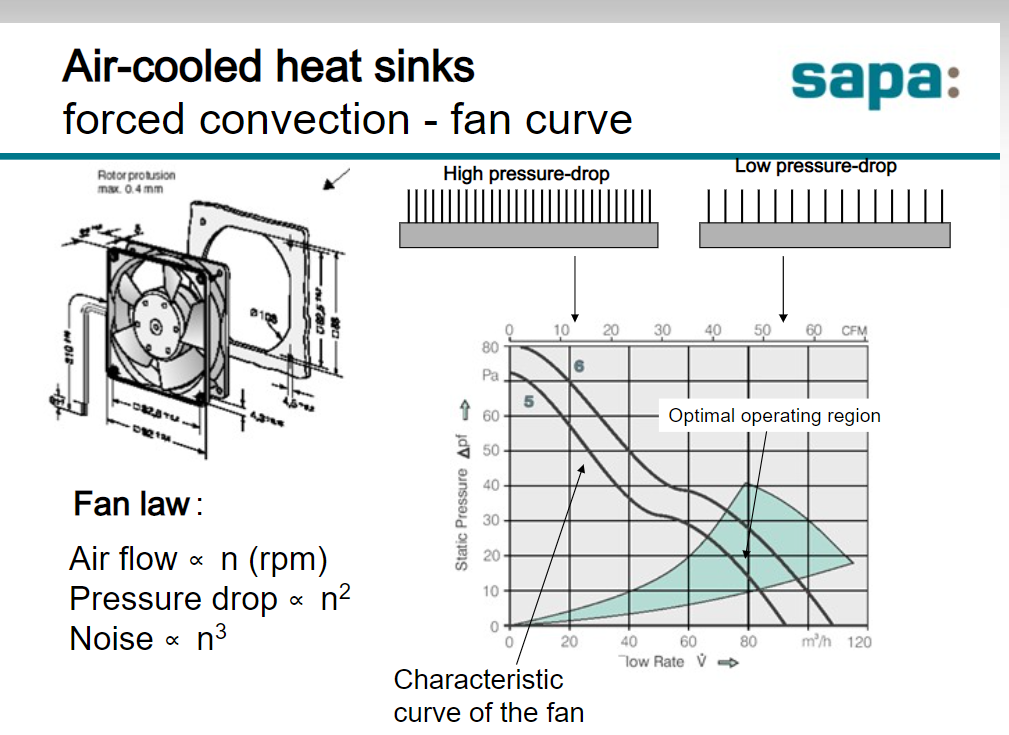

Pressure drop ; energy losing per unit volume demektir yani enerji kaybıdır. Pressure drop deyince aklına basınç düşmesi gelmesin yani translate edersen çeviriden kaynaklı basınç düşmesi çıkabilir ama değildir. Enerji kaybıdır. Grafikten anlaşılan fan hızı arttıkça low pressure drop oluyor yani low energy losing diyebiliriz.
Optimum yaklaşık eşit ; 20 Pa basınç da 80 m^3/h.

Konu sahibi
Konu sahibi
sssalihkaya

sssalihkaya

MB Üyesi
Kayıt
29 Ağustos 2015
Mesajlar
47
Tepkiler
11
Yaş
23
Meslek
ÖĞRENCİ
Üniv
Uludağ Üniversitesi
Pressure drop ; energy losing per unit volume demektir yani enerji kaybıdır. Pressure drop deyince aklına basınç düşmesi gelmesin yani translate edersen çeviriden kaynaklı basınç düşmesi çıkabilir ama değildir. Enerji kaybıdır. Grafikten anlaşılan fan hızı arttıkça low pressure drop oluyor yani low energy losing diyebiliriz.
Optimum yaklaşık eşit ; 20 Pa basınç da 80 m^3/h.
teşekkür ederim üstadım. fan seçerken yukardakılere yakın secmelıyım o zaman
