manyetizma ve elektronik proje ödevi

Konu, 'Anketler ve Araştırmalar' kısmında Beyza_Nur tarafından paylaşıldı.

  1. Beyza_Nur

    Beyza_Nur MB Üyesi

    Kayıt:
    9 Şubat 2017
    Mesajlar:
    9
    Beğeniler:
    0
    En İyi Cevap:
    0
    Değerlendiriler:
    +0 / 0 / -0
    Merhaba
    Ben Bursa Nilüfer İMKB Fen Lisesi 10. Sınıf öğrencisiyim. Fizikte manyetizma ve elektronik konularını kapsayan bir proje yürütüyorum. Projemde bayağı ilerledim ancak bazı boşluklar ve soru işaretleri var. Şimdiye kadar öğrendiklerim projenin bir bölümüne kadar bana yardımcı oldu ancak bir yere kadar. Bu alanda çalışma yapmış ya da manyetizma ve elektronikte uzman kişiler bana yardımcı olursa projede yol alabilir ve nihayetinde tamamlayabilirim. Proje genel olarak şu şekilde:

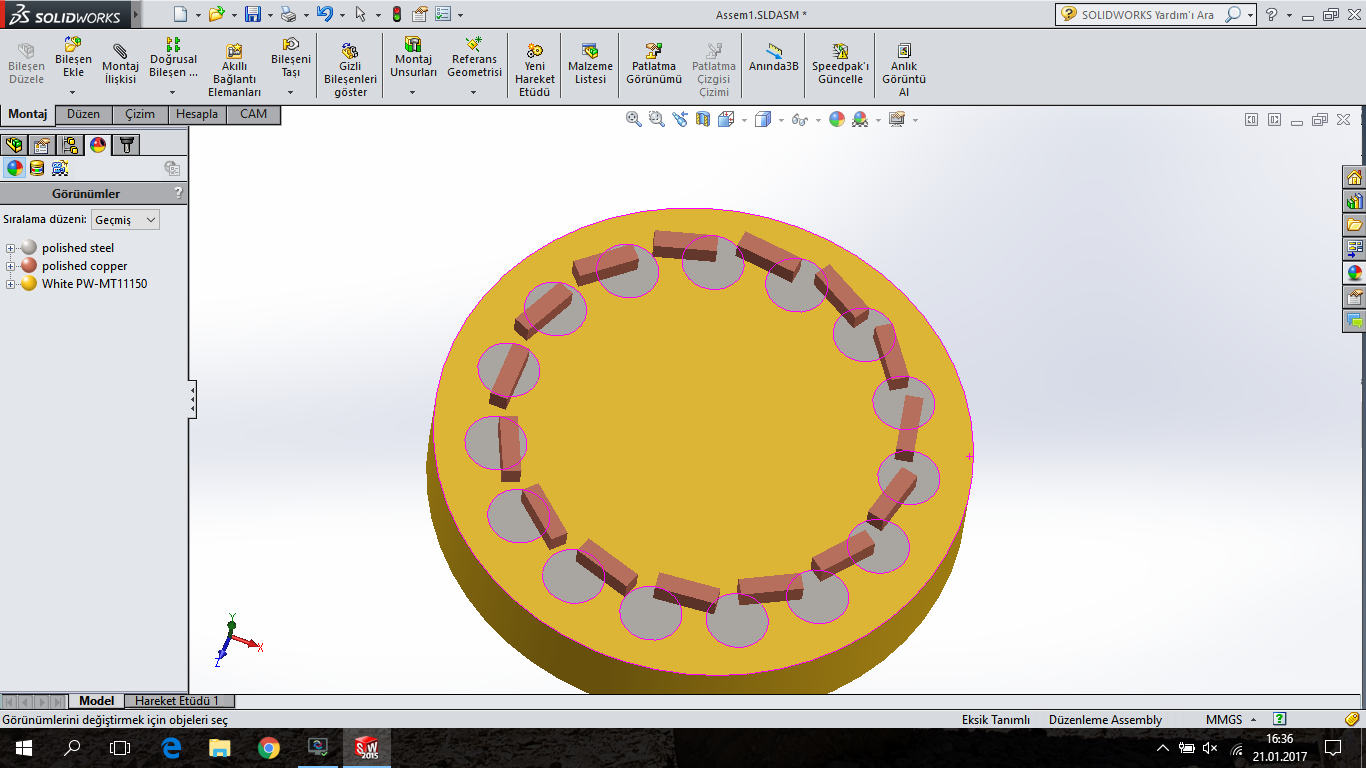

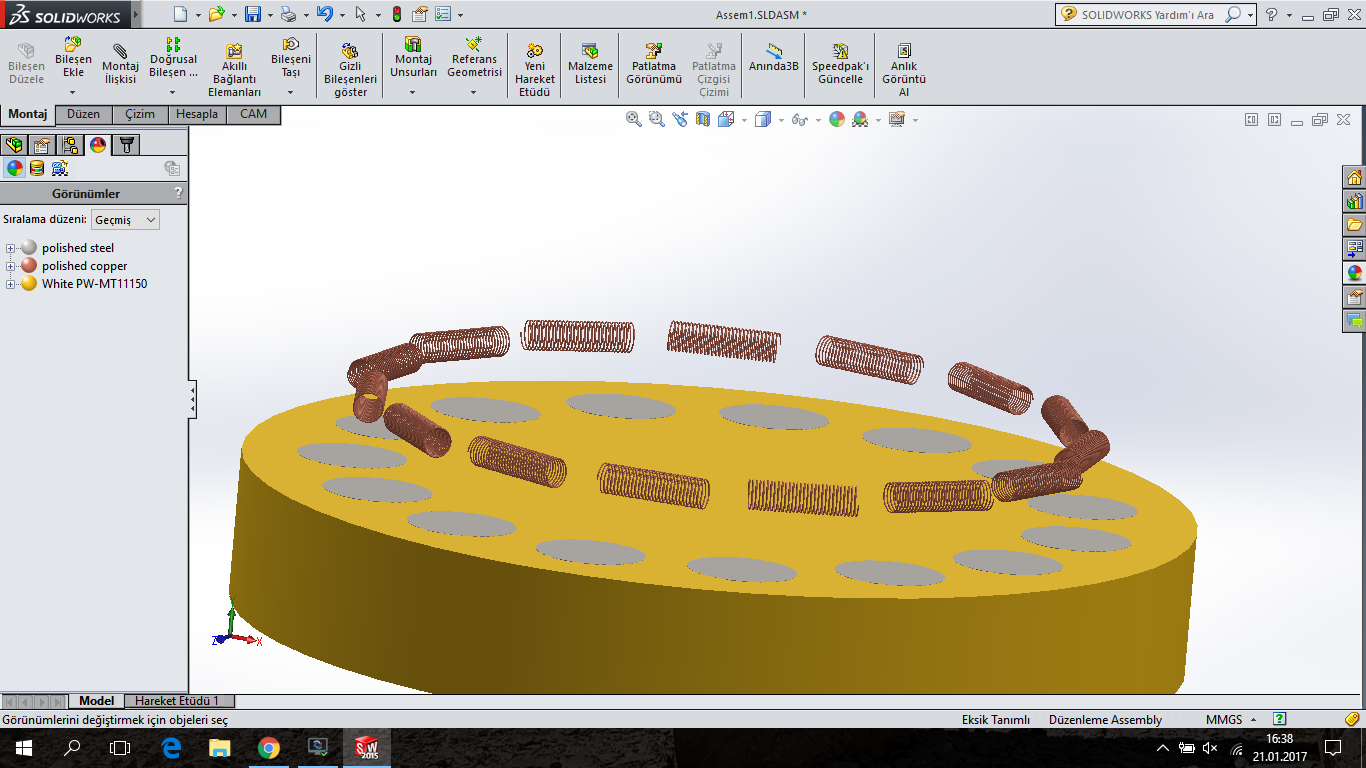

    received_1569026919779768.png received_1569026589779801.png
    - Manyetik alan etkisiyle akım elde etmek ve bu akımı bakır tele aktarıp ısı açığa çıkarmak istiyorum
    Yukarıdaki çizimi oluşturdum şimdilik.
    -Yukarıdaki çizimdeki mantık şu şekilde
    -Mıknatısları N\S şeklinde plağa çakılacak
    -Plak, ortasından bir elektromotora bağlanacak
    -Plak üzerinde bobinler olacak (bobinleri nasıl yerleştireceğim konusunda yardıma ihtiyacım var. Bobinler hakkında bilgisi olan, buna benzer projeler yapmış olan kişiler yardımcı olabilir diye düşündüm)
    -Bobinler bir noktada birleşmeli ve akımı bakır telde ilerlerken direnç oluşacağı için ısı açığa çıkar diye hipotez kurdum. Ancak oluşacak ısı miktarı çok az olabilr (bu konuda da boşluklar mevcut)
    - Manyetizma ve elektronik ile ilgilenen kişiler projemde bana yardımcı olursa çok iyi olur. Şimdiden teşekkür ederim

  2. ms.mechanic

    ms.mechanic MB Kulüp

    Kayıt:
    8 Aralık 2016
    Mesajlar:
    21
    Beğeniler:
    3
    Meslek:
    Öğrenci
    En İyi Cevap:
    0
    Değerlendiriler:
    +5 / 1 / -0
    Üniversite:
    Ondokuz Mayıs Üniversitesi
    Bobinleri birbirlerine bağlayabilirsin. Kapalı devre yapıp bobinleri sabitlersin. Bakır telde direnç olması için mümkün olduğunca ince tel kullanıp bolca sargı yaparsın. Elektrik motorlarının yapısını da incelersen faydalı olur

  3. ms.mechanic

    ms.mechanic MB Kulüp

    Kayıt:
    8 Aralık 2016
    Mesajlar:
    21
    Beğeniler:
    3
    Meslek:
    Öğrenci
    En İyi Cevap:
    0
    Değerlendiriler:
    +5 / 1 / -0
    Üniversite:
    Ondokuz Mayıs Üniversitesi
    Mıknatıs plağını böyle yaparsan kutup değişimi zor olur. Değişim olmazsa da akım oluşmaz. O yüzden kutuplardan birini diğerinin içine yukardaki gibi çakamazsın.

  4. Beyza_Nur

    Beyza_Nur MB Üyesi

    Kayıt:
    9 Şubat 2017
    Mesajlar:
    9
    Beğeniler:
    0
    En İyi Cevap:
    0
    Değerlendiriler:
    +0 / 0 / -0
    Plağı olabildiğince hızlı döndüreceğim.yine de olmaz mı?

  5. ms.mechanic

    ms.mechanic MB Kulüp

    Kayıt:
    8 Aralık 2016
    Mesajlar:
    21
    Beğeniler:
    3
    Meslek:
    Öğrenci
    En İyi Cevap:
    0
    Değerlendiriler:
    +5 / 1 / -0
    Üniversite:
    Ondokuz Mayıs Üniversitesi
    Plağın hızını arttırdıkça senin çizdiğin şekle göre kutupların değişmesi zorlaşır. Ben sana yardımcı olabilecek bir çizim yapıp yüklerim şimdi

  6. Beyza_Nur

    Beyza_Nur MB Üyesi

    Kayıt:
    9 Şubat 2017
    Mesajlar:
    9
    Beğeniler:
    0
    En İyi Cevap:
    0
    Değerlendiriler:
    +0 / 0 / -0
    Tamam bekliyorum,

  7. ms.mechanic

    ms.mechanic MB Kulüp

    Kayıt:
    8 Aralık 2016
    Mesajlar:
    21
    Beğeniler:
    3
    Meslek:
    Öğrenci
    En İyi Cevap:
    0
    Değerlendiriler:
    +5 / 1 / -0
    Üniversite:
    Ondokuz Mayıs Üniversitesi

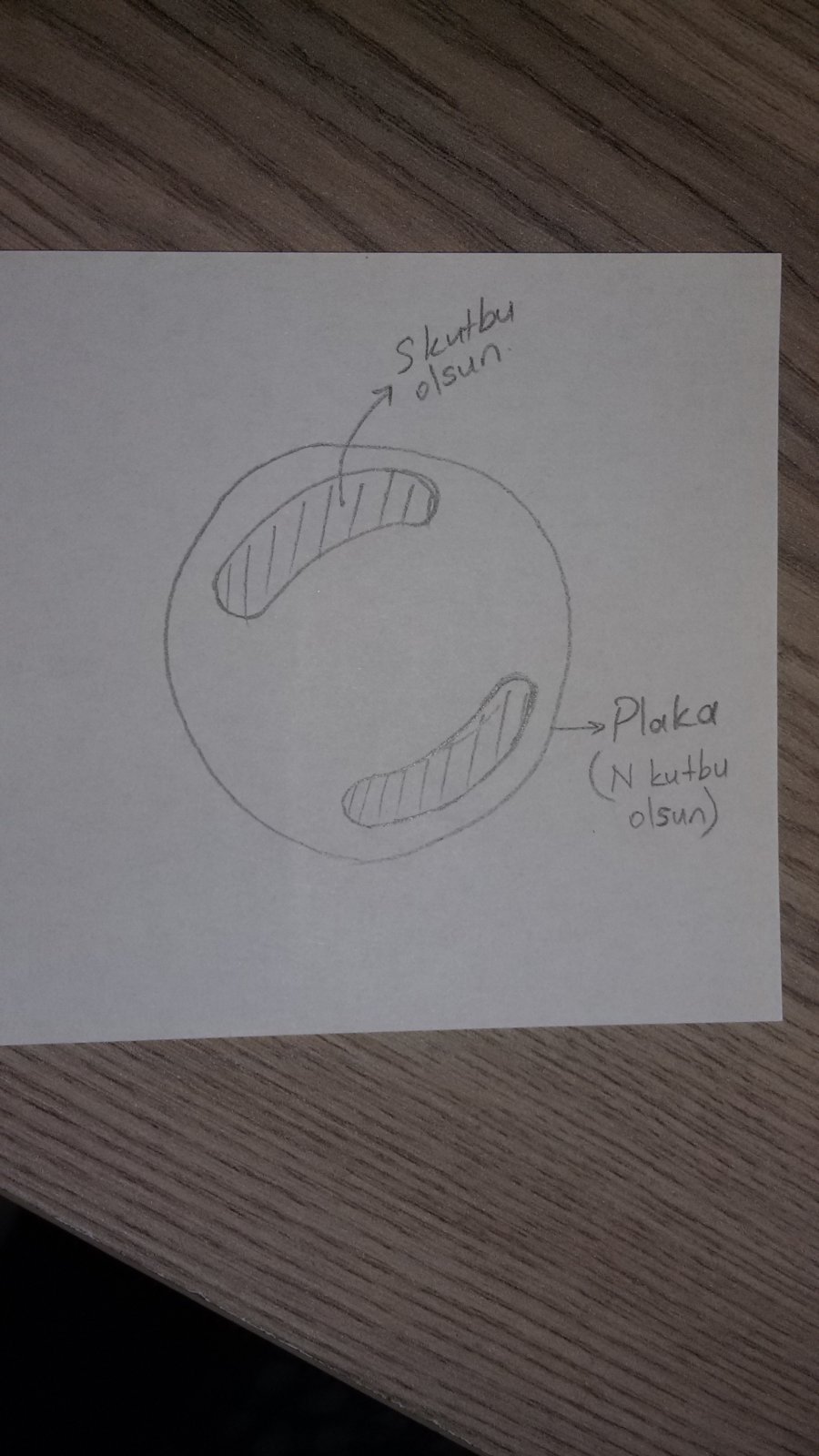

    Elle çizdim ama anlaşılır


    Ekli Dosyalar:

  8. Beyza_Nur

    Beyza_Nur MB Üyesi

    Kayıt:
    9 Şubat 2017
    Mesajlar:
    9
    Beğeniler:
    0
    En İyi Cevap:
    0
    Değerlendiriler:
    +0 / 0 / -0
    Şimdi, plak üzerinde mi olacak yine mıknatıslar yoksa plak N kutuplu mıknatıs mı olacak.?

  9. ms.mechanic

    ms.mechanic MB Kulüp

    Kayıt:
    8 Aralık 2016
    Mesajlar:
    21
    Beğeniler:
    3
    Meslek:
    Öğrenci
    En İyi Cevap:
    0
    Değerlendiriler:
    +5 / 1 / -0
    Üniversite:
    Ondokuz Mayıs Üniversitesi
    Plak N kutuplu olursa içine gömülen parçalar S kutuplu olur. İstersen tersi de olur ama bu daha iyi olur bence

  10. ms.mechanic

    ms.mechanic MB Kulüp

    Kayıt:
    8 Aralık 2016
    Mesajlar:
    21
    Beğeniler:
    3
    Meslek:
    Öğrenci
    En İyi Cevap:
    0
    Değerlendiriler:
    +5 / 1 / -0
    Üniversite:
    Ondokuz Mayıs Üniversitesi
    İçi taralı parçaları birbirinin karşısında yani simetrik bir şekilde yerleştir. En dıştaki daireyi 4'e böldüğünü düşün. Gömülü parçalar çeyrek dilimlerin dışına çıkmasın.

  11. Beyza_Nur

    Beyza_Nur MB Üyesi

    Kayıt:
    9 Şubat 2017
    Mesajlar:
    9
    Beğeniler:
    0
    En İyi Cevap:
    0
    Değerlendiriler:
    +0 / 0 / -0
    Anladım peki neden böyle yapmalıyım? Açıklayabilir misiniz?

  12. ms.mechanic

    ms.mechanic MB Kulüp

    Kayıt:
    8 Aralık 2016
    Mesajlar:
    21
    Beğeniler:
    3
    Meslek:
    Öğrenci
    En İyi Cevap:
    0
    Değerlendiriler:
    +5 / 1 / -0
    Üniversite:
    Ondokuz Mayıs Üniversitesi
    Plaka döneceği için bobinlerde kutup değişimi olmalı ki indüklensin. Senin çizimindeki gibi plakaya sık sık ve dairesel yerleştirilirse diğer kutup, bobinin indüklenemez. Bu yüzden bobinin hareket güzergahında kutup değişimini mümkün kılan şekilde yerleşim yapmalısın.

  13. ms.mechanic

    ms.mechanic MB Kulüp

    Kayıt:
    8 Aralık 2016
    Mesajlar:
    21
    Beğeniler:
    3
    Meslek:
    Öğrenci
    En İyi Cevap:
    0
    Değerlendiriler:
    +5 / 1 / -0
    Üniversite:
    Ondokuz Mayıs Üniversitesi
    Bobinin dönme hareketi yaparken gördüğü yüzeyde N ve S kutuplarını mümkün olduğunca eşit miktarda görmesi gerekiyor ki bobinde akım oluşsun

  14. Beyza_Nur

    Beyza_Nur MB Üyesi

    Kayıt:
    9 Şubat 2017
    Mesajlar:
    9
    Beğeniler:
    0
    En İyi Cevap:
    0
    Değerlendiriler:
    +0 / 0 / -0
    Bobinler sabit olup plak dönecek ya, bobinlerde oluşan akım çok az mı olacak, bunun hakkında ne düşünüyorsunuz?

  15. ms.mechanic

    ms.mechanic MB Kulüp

    Kayıt:
    8 Aralık 2016
    Mesajlar:
    21
    Beğeniler:
    3
    Meslek:
    Öğrenci
    En İyi Cevap:
    0
    Değerlendiriler:
    +5 / 1 / -0
    Üniversite:
    Ondokuz Mayıs Üniversitesi
    Akım çok az oluşmaz sanırım. Mümkün olduğunca sarım sayısını arttır.Ama ısı ne kadar oluşur onu bilemem. Bobinlerle mıknatıslar arasında çok fazla boşluk bırakma. Ama birbirlerine de değmesinler. Yaklaşık olarak 3-4 mm yeterli olur sanırım

  16. ms.mechanic

    ms.mechanic MB Kulüp

    Kayıt:
    8 Aralık 2016
    Mesajlar:
    21
    Beğeniler:
    3
    Meslek:
    Öğrenci
    En İyi Cevap:
    0
    Değerlendiriler:
    +5 / 1 / -0
    Üniversite:
    Ondokuz Mayıs Üniversitesi
    Bir de bunu denerken telefon vb. elektronik cihazları orada bulundurmayın

  17. ms.mechanic

    ms.mechanic MB Kulüp

    Kayıt:
    8 Aralık 2016
    Mesajlar:
    21
    Beğeniler:
    3
    Meslek:
    Öğrenci
    En İyi Cevap:
    0
    Değerlendiriler:
    +5 / 1 / -0
    Üniversite:
    Ondokuz Mayıs Üniversitesi
    Manyetik alandan etkilenebilirler

  18. Beyza_Nur

    Beyza_Nur MB Üyesi

    Kayıt:
    9 Şubat 2017
    Mesajlar:
    9
    Beğeniler:
    0
    En İyi Cevap:
    0
    Değerlendiriler:
    +0 / 0 / -0
    Tamam. Peki bu konuda faydalanabiliceğim kaynaklar, kitap vb bildiğiniz var mı? Onları da incelemek istiyorum şimdiye kadar baktıklarımda bir yere kadar anlayabildim

  19. ms.mechanic

    ms.mechanic MB Kulüp

    Kayıt:
    8 Aralık 2016
    Mesajlar:
    21
    Beğeniler:
    3
    Meslek:
    Öğrenci
    En İyi Cevap:
    0
    Değerlendiriler:
    +5 / 1 / -0
    Üniversite:
    Ondokuz Mayıs Üniversitesi
    Aslında elektrik motorunun yapısını daha iyi araştırabilirsin ama konuyla ilgili bildiğim kitap yok. Belki konuyla ilgili daha çok bilgisi olan arkadaşlar sana yardımcı olabilirler
