Diyot Sorusu

Konu, 'Elektronik Mühendisliği' kısmında gereksiz1995 tarafından paylaşıldı.

  1. gereksiz1995

    gereksiz1995 MB Üyesi

    Kayıt:
    12 Ekim 2017
    Mesajlar:
    31
    Beğeniler:
    4
    En İyi Cevap:
    0
    Değerlendiriler:
    +5 / 0 / -0

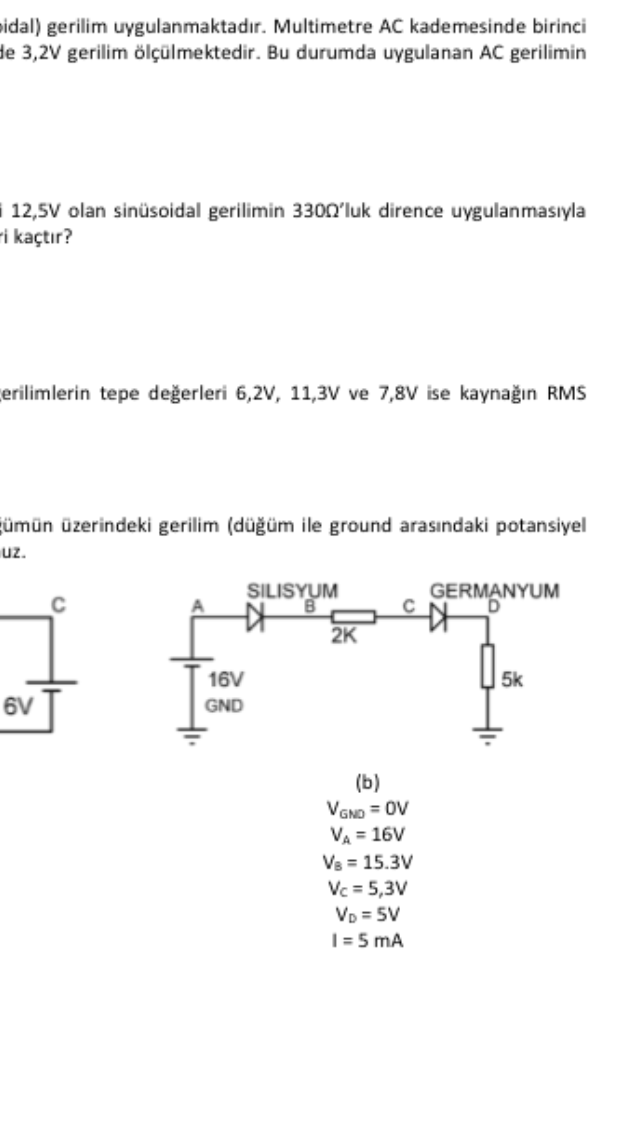

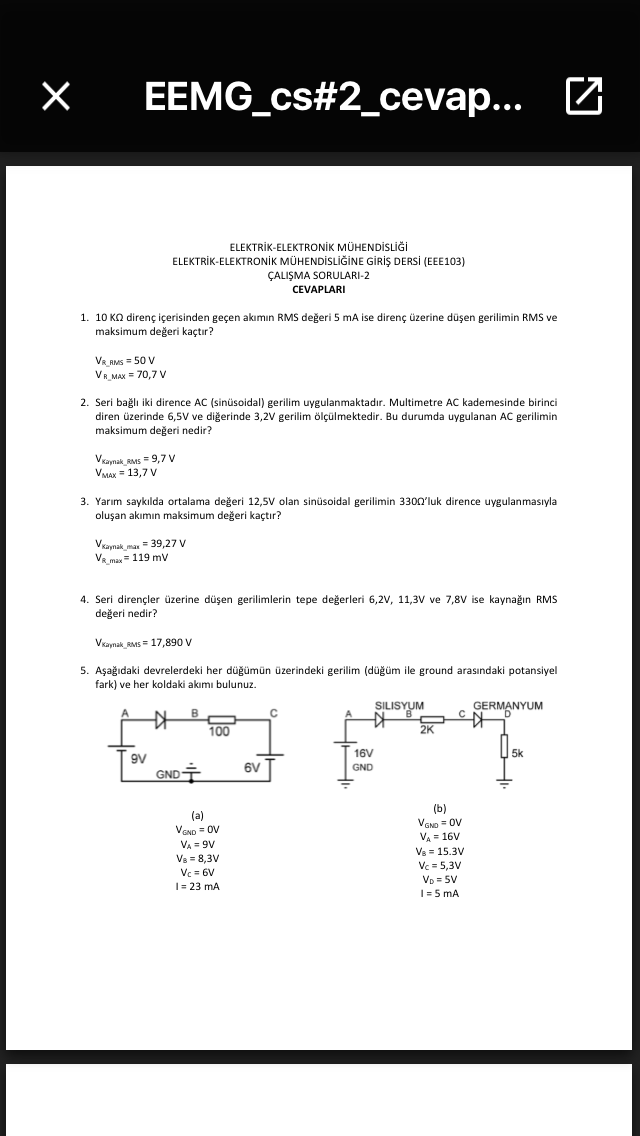

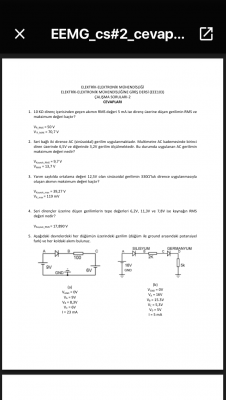

    Arkadaşlar Vc nasıl 5,3 e düşüyor? Dirençten dolayı ise değer nasıl hesaplandı acaba?


    Son düzenleme yönetici tarafından yapıldı: 9 Kasım 2017
  2. Mücahit Arslan

    Mücahit Arslan Yetkili Kişi MB Yazarı

    Kayıt:
    13 Ekim 2016
    Mesajlar:
    188
    Beğeniler:
    80
    Meslek:
    Yüksek Teknoloji Ar-Ge Mühendisi
    En İyi Cevap:
    9
    Değerlendiriler:
    +108 / 2 / -1
    Üniversite:
    Staffordshire University
    Soruyu kırpmadan paylaşır mısınız?

  3. gereksiz1995

    gereksiz1995 MB Üyesi

    Kayıt:
    12 Ekim 2017
    Mesajlar:
    31
    Beğeniler:
    4
    En İyi Cevap:
    0
    Değerlendiriler:
    +5 / 0 / -0
    Tabi


    Ekli Dosyalar:

  4. Mücahit Arslan

    Mücahit Arslan Yetkili Kişi MB Yazarı

    Kayıt:
    13 Ekim 2016
    Mesajlar:
    188
    Beğeniler:
    80
    Meslek:
    Yüksek Teknoloji Ar-Ge Mühendisi
    En İyi Cevap:
    9
    Değerlendiriler:
    +108 / 2 / -1
    Üniversite:
    Staffordshire University
    Akım değeri 5mA olarak verilmiş. Silisyum diyottan da (1 bölü karekök 2= 0.707 o da yaklaşık olarak 0.7dir) 0.7'lik bir gerilim azalması var. O yüzden A noktasından B noktasına kadar 0.7'lik bir gerilim kaybı yaşanmış. 16-0.7= 15.3. 2k'lık bir direnç de V=I.R'dan yola çıkarak; V= 5mA * 2k'lık bir gerilim azalmasına sebebiyet verecek. Yani 15.3- 10 (yani 5mA *2k). Sonuç olarak C büğümünde 5.3V'lık bir gerilim kalacak.

    • Beğen Beğen x 1
  5. Mücahit Arslan

    Mücahit Arslan Yetkili Kişi MB Yazarı

    Kayıt:
    13 Ekim 2016
    Mesajlar:
    188
    Beğeniler:
    80
    Meslek:
    Yüksek Teknoloji Ar-Ge Mühendisi
    En İyi Cevap:
    9
    Değerlendiriler:
    +108 / 2 / -1
    Üniversite:
    Staffordshire University
    D noktasının neden 5 olduğuna değinecek olursak;
    Silisyum diyotunun eşik gerilimi 0.7V iken Germanyum diyotunun eşik gerilimi 0.3V'dur. Oyüzden 5.3V - 0.3V (Germanyumun eşik gerilimi) 5V sonucunu verir. Umarım yardımcı olmuştur.

    • Beğen Beğen x 1
  6. gereksiz1995

    gereksiz1995 MB Üyesi

    Kayıt:
    12 Ekim 2017
    Mesajlar:
    31
    Beğeniler:
    4
    En İyi Cevap:
    0
    Değerlendiriler:
    +5 / 0 / -0
    Gerçekten çok teşekkür ederim..

  7. Mücahit Arslan

    Mücahit Arslan Yetkili Kişi MB Yazarı

    Kayıt:
    13 Ekim 2016
    Mesajlar:
    188
    Beğeniler:
    80
    Meslek:
    Yüksek Teknoloji Ar-Ge Mühendisi
    En İyi Cevap:
    9
    Değerlendiriler:
    +108 / 2 / -1
    Üniversite:
    Staffordshire University
    Ne demek. Kolay gelsin.

  8. gereksiz1995

    gereksiz1995 MB Üyesi

    Kayıt:
    12 Ekim 2017
    Mesajlar:
    31
    Beğeniler:
    4
    En İyi Cevap:
    0
    Değerlendiriler:
    +5 / 0 / -0
    Teşekkür ederim. İnşallah bir gün ben de bu forumda soru çözebilir, yardımcı olabilenlerden olurum

  9. gereksiz1995

    gereksiz1995 MB Üyesi

    Kayıt:
    12 Ekim 2017
    Mesajlar:
    31
    Beğeniler:
    4
    En İyi Cevap:
    0
    Değerlendiriler:
    +5 / 0 / -0
    Çok özür dileyerek akımı nasıl 5mA bulduğumuzu anlayamadım desem

    Daha
    5mA i hoca çözümünde vermiş. Kendi bulmuş nasıl bulduysa

    Son düzenleme: 8 Kasım 2017
  10. Seçkin Şenol

    Seçkin Şenol Özel Üye

    Kayıt:
    31 Temmuz 2016
    Mesajlar:
    80
    Beğeniler:
    36
    Meslek:
    Elektr./Elektronik Mühendisi & Software Developer
    En İyi Cevap:
    2
    Değerlendiriler:
    +46 / 0 / -0
    Üniversite:
    Elektr./Elektronik Mühendisi

    Ekli Dosyalar:

  11. Seçkin Şenol

    Seçkin Şenol Özel Üye

    Kayıt:
    31 Temmuz 2016
    Mesajlar:
    80
    Beğeniler:
    36
    Meslek:
    Elektr./Elektronik Mühendisi & Software Developer
    En İyi Cevap:
    2
    Değerlendiriler:
    +46 / 0 / -0
    Üniversite:
    Elektr./Elektronik Mühendisi

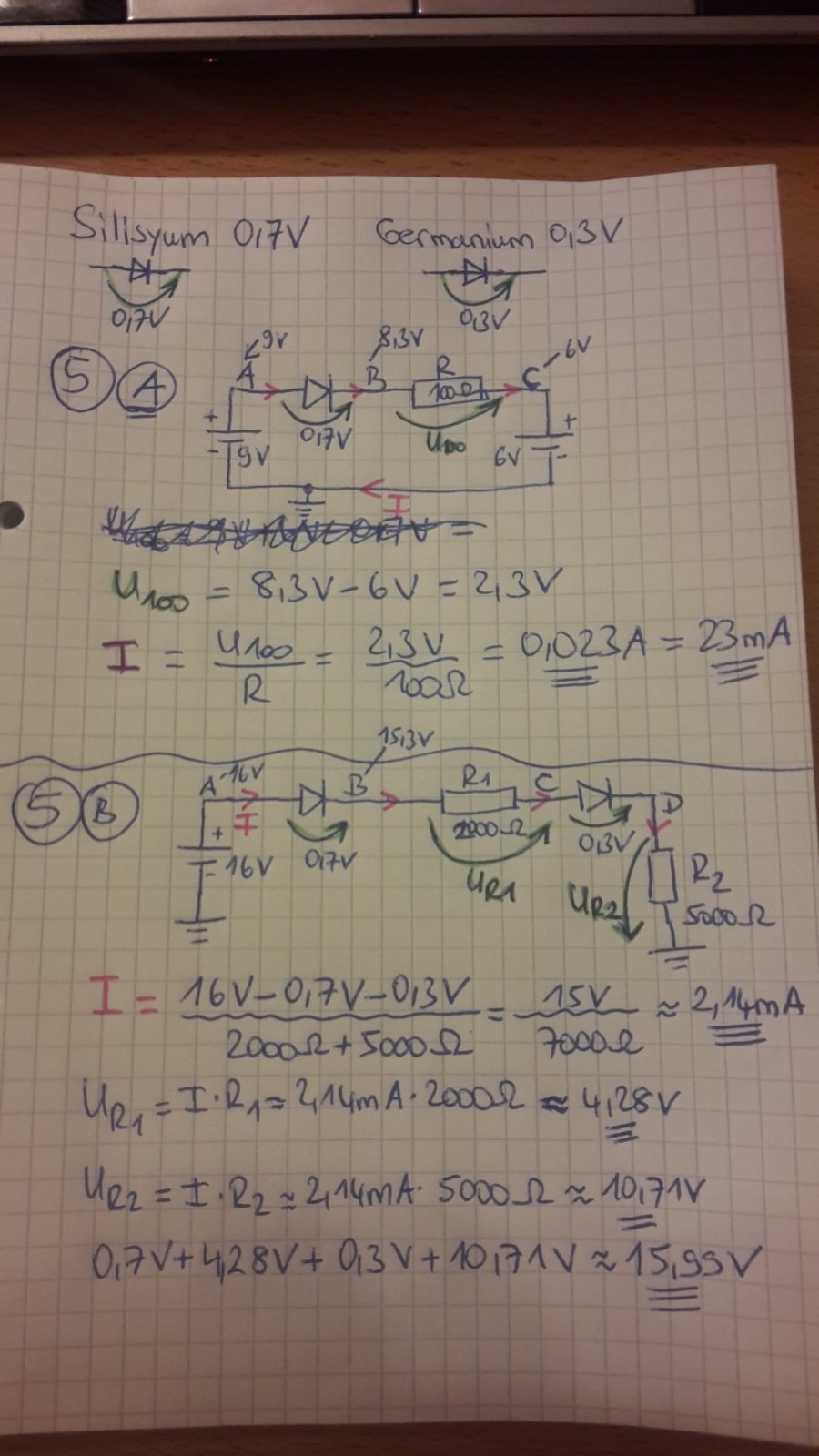

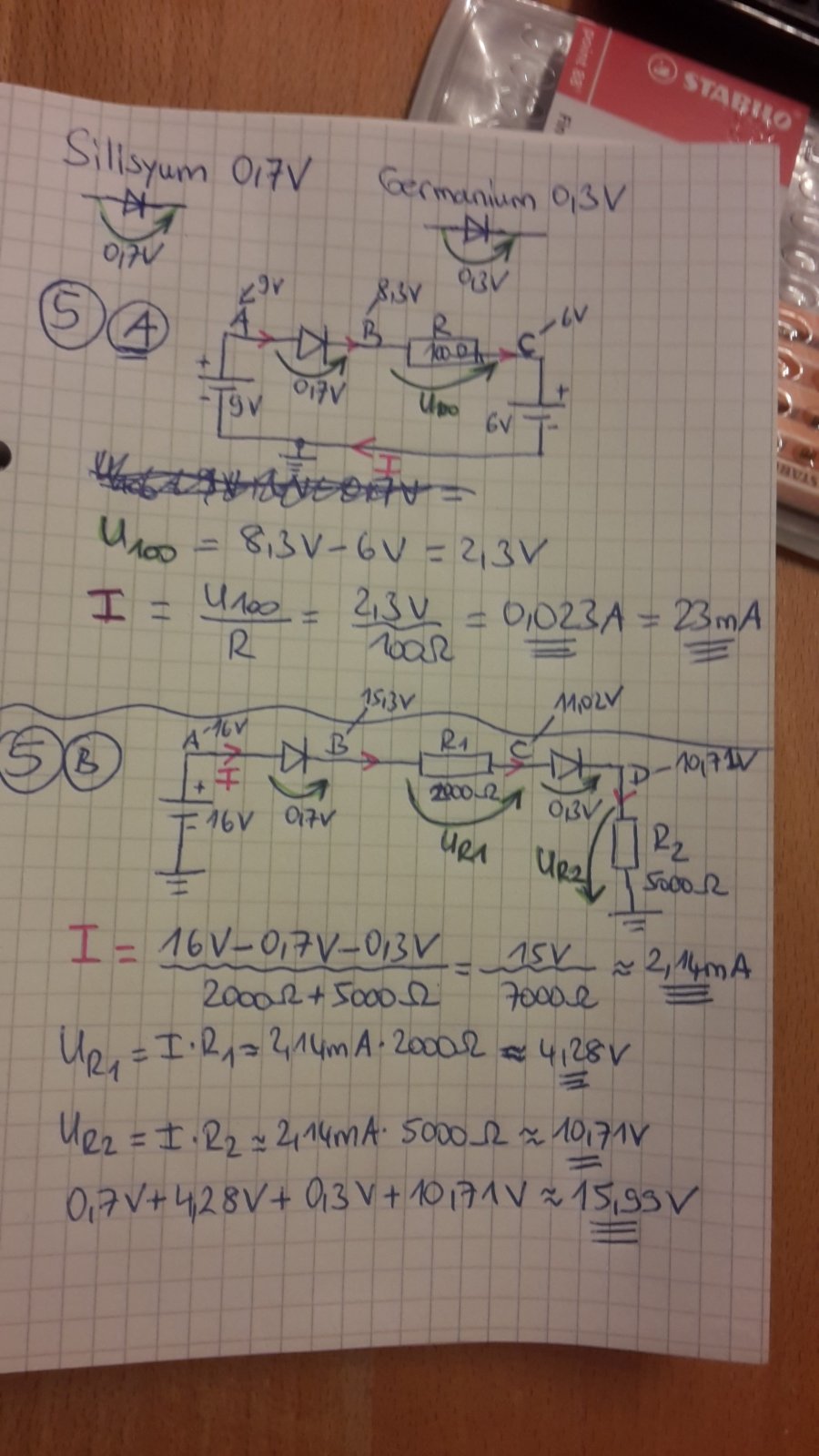

    Daha detayli...


    Ekli Dosyalar:

  12. gereksiz1995

    gereksiz1995 MB Üyesi

    Kayıt:
    12 Ekim 2017
    Mesajlar:
    31
    Beğeniler:
    4
    En İyi Cevap:
    0
    Değerlendiriler:
    +5 / 0 / -0
    Çok teşekkür ederim öncelikle. Yalnız hoca anakoldaki akımı 5mA bulmuş. Nasıl öyle çıkmış anlayamadım bi türlü

  13. Mücahit Arslan

    Mücahit Arslan Yetkili Kişi MB Yazarı

    Kayıt:
    13 Ekim 2016
    Mesajlar:
    188
    Beğeniler:
    80
    Meslek:
    Yüksek Teknoloji Ar-Ge Mühendisi
    En İyi Cevap:
    9
    Değerlendiriler:
    +108 / 2 / -1
    Üniversite:
    Staffordshire University
    Kusura bakmayın ikinci sorunuzu yeni gördüm @gereksiz1995 . Verilen bilgilerle anakoldaki akımı şöyle hesaplayabiliriz;
    Öncelikle Va değerini 16V olarak bulmuştuk. Si diyottan kaynaklı 0.7V'lık bir gerilim kaybı olduğunu da biliyoruz. O yüzden Vb değerini de 15.3 olarak hesapladık. Vc değerini de 5.3V olarak hesapladık. O zaman; Vb - Vc / Resistor (2k) bize ana akım değerini verir. Sonuç da 15,3-5,3/2k = 5mA olarak bulunur.
    Şunu da belirteyim Vt veya Id değerlerini vermiş olsaydı soruda çözümü daha karmaşık fakat daha bilimsel olabilirdi. Onları vermediği için bu soruyu Thevenin teoreminden faydalanarak çözdük.

  14. gereksiz1995

    gereksiz1995 MB Üyesi

    Kayıt:
    12 Ekim 2017
    Mesajlar:
    31
    Beğeniler:
    4
    En İyi Cevap:
    0
    Değerlendiriler:
    +5 / 0 / -0
    Kusur olur mu hiç? Est. Asıl siz kusura bakmayın. Çok teşekkür ederim

    • Beğen Beğen x 1
  15. Seçkin Şenol

    Seçkin Şenol Özel Üye

    Kayıt:
    31 Temmuz 2016
    Mesajlar:
    80
    Beğeniler:
    36
    Meslek:
    Elektr./Elektronik Mühendisi & Software Developer
    En İyi Cevap:
    2
    Değerlendiriler:
    +46 / 0 / -0
    Üniversite:
    Elektr./Elektronik Mühendisi
    5mA olmasi imkani yok diyorum ben. Öyle olursa 0,005Amper*500Ohm = 25V olur. Buda imkansiz. Sonucta toplamda 16V var !

  16. Mücahit Arslan

    Mücahit Arslan Yetkili Kişi MB Yazarı

    Kayıt:
    13 Ekim 2016
    Mesajlar:
    188
    Beğeniler:
    80
    Meslek:
    Yüksek Teknoloji Ar-Ge Mühendisi
    En İyi Cevap:
    9
    Değerlendiriler:
    +108 / 2 / -1
    Üniversite:
    Staffordshire University
    @Seçkin Şenol Dediğim gibi verilen bilgiler yetersiz. Öncelikle diyotların reverse biased olup olmadığını vermesi lazımdı. Zira yalnızca kaynak polarizasyonuna bakılarak mantık yürütmek yanlış. Ayrıca bu diyotların Id değerlerinin ya verilmesi gerekliydi ya da Id değerlerinin belirlenebilmesi için gerekli olan diğer parametrelerin verilmesi gerekliydi. Öte yandan, eğer hoca 16V'tan aşağı değerde çalışan bir Ge diyotu (bkz. 1N103, 1N104, 1N107, 1N133 modelli diyotlar gibi) soruya dahil etti ise akım hesaplamasında 2.diyotun olduğu kısımda kısa devre oluşur ve gönderilen ana kol akımı 5mA olur. Fakat eğer 2.diyot da 1. diyot da forward biased ise ve her ikisi de 16V ve üzerinde opere edecek diyotlar ise ana kol akımı için net cevap(-) 2.107mA'dır. Yani senin soruya yaklaşımın da gayet doğru. Sorunun detaylarına göre her iki cevap da kabul edilebilir.
    O yüzden @gereksiz1995 soruya yaklaşımı bu şekilde değiştirebilirsen sevinirim. Ayrıca belirtmek isterim ki CircuitLab programında devreyi çizip cevapları teyit ettim.

  17. Seçkin Şenol

    Seçkin Şenol Özel Üye

    Kayıt:
    31 Temmuz 2016
    Mesajlar:
    80
    Beğeniler:
    36
    Meslek:
    Elektr./Elektronik Mühendisi & Software Developer
    En İyi Cevap:
    2
    Değerlendiriler:
    +46 / 0 / -0
    Üniversite:
    Elektr./Elektronik Mühendisi
    Mücahit Arslan cevabin icin tesekkürler. Tabiki bazi veriler eksik, ama burda bir DC-Analizi (düzakim) yapildigi asikar (16V'un arti ve eksisi var), yani AC Analizi (alternativ akim) söz konusu degil, o nedenle bence veriler verilmemis. Ne olursa olsun akimin 5mA olma olasili yok bence, imkansiz yani. CircuitLab ile yaptigim cizimleri paylasirsan iyi olur, en azindan bende anlamis olurum.

  18. Kemal Okur

    Kemal Okur Yetkili Kişi Yönetici

    Kayıt:
    7 Şubat 2015
    Mesajlar:
    338
    Beğeniler:
    198
    Meslek:
    Mekatronik Mühendisi
    En İyi Cevap:
    10
    Değerlendiriler:
    +248 / 3 / -2
    Üniversite:
    Fırat Üniversitesi
    Anladığım kadarıyla sorunuz çözülmüş lakin diyot analizini yeni öğrenen bir öğrenci için söylediklerini bence fazla evet değerler tam anlamıyla doğru olmaya bilir hoca muhtemelen hesaplama ve devre analizini kavramaları için bu şekilde bir ödev sunmuştur öğrencilerine burada mükemmel değerler olmasına bence gerek yok.

  19. gereksiz1995

    gereksiz1995 MB Üyesi

    Kayıt:
    12 Ekim 2017
    Mesajlar:
    31
    Beğeniler:
    4
    En İyi Cevap:
    0
    Değerlendiriler:
    +5 / 0 / -0
    Çok özür dileyerek lojik kapılar konusunda yardım rica edecektim
