İnverter Devre Tasarımı (proteus İle)

Konu, 'Elektronik Mühendisliği' kısmında koray.ozdemir tarafından paylaşıldı.

Etiketler:
  1. koray.ozdemir

    koray.ozdemir MB Üyesi

    Kayıt:
    14 Mart 2017
    Mesajlar:
    5
    Beğeniler:
    0
    En İyi Cevap:
    0
    Değerlendiriler:
    +0 / 0 / -0
    Üniversite:
    Karabük Üniversitesi

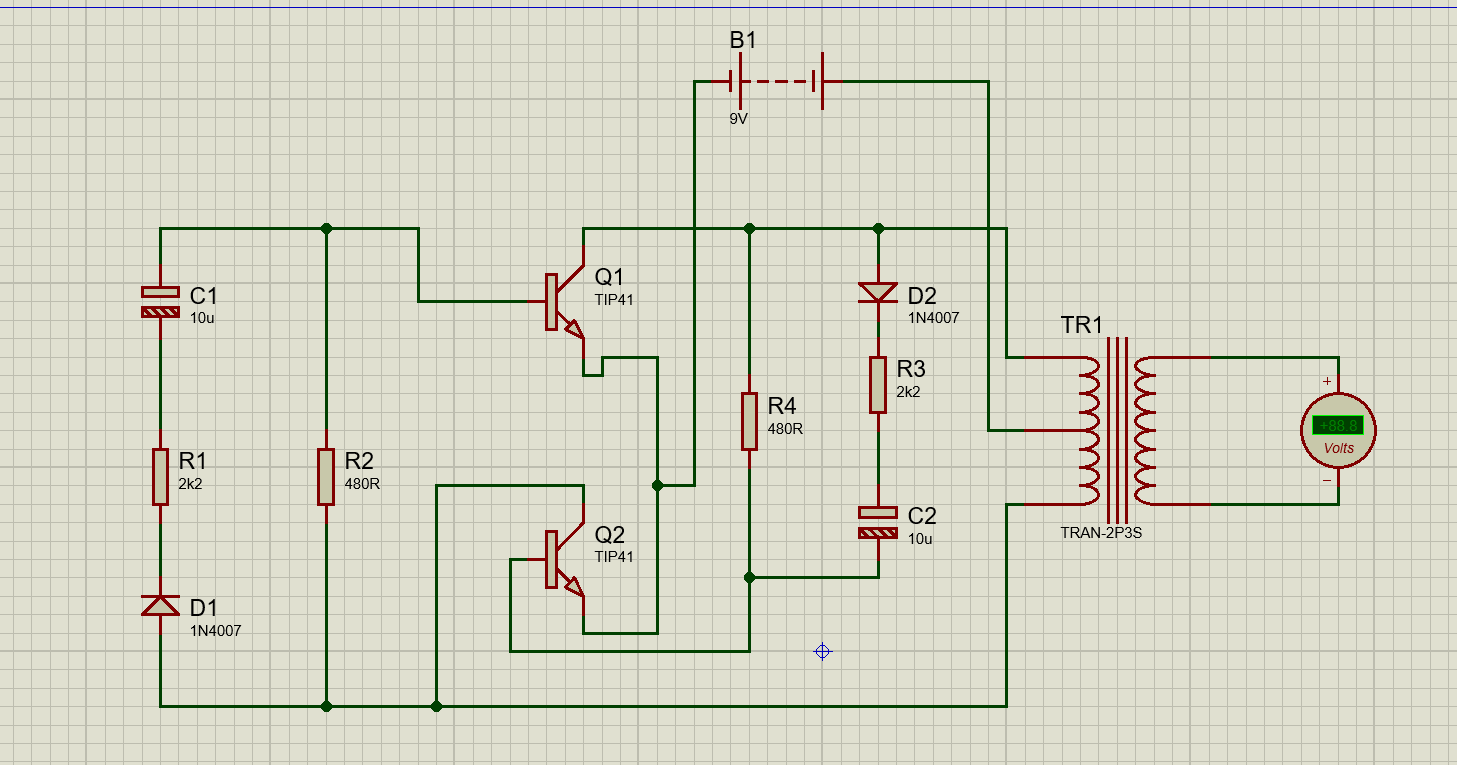

    Merhablar Inverter devresi yapmak ıstıyporum proteus ıle bu skeılde devreyı olusturdum ama bır turlu 220v alamadım konu hakkında yardımcı olursanız sevınırım

  2. Seçkin Şenol

    Seçkin Şenol Özel Üye

    Kayıt:
    31 Temmuz 2016
    Mesajlar:
    73
    Beğeniler:
    31
    Meslek:
    Elektr./Elektronik Mühendisi & Software Developer
    En İyi Cevap:
    2
    Değerlendiriler:
    +41 / 0 / -0
    Üniversite:
    Elektr./Elektronik Mühendisi

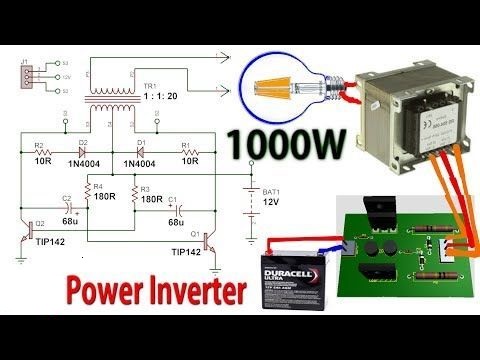

  3. koray.ozdemir

    koray.ozdemir MB Üyesi

    Kayıt:
    14 Mart 2017
    Mesajlar:
    5
    Beğeniler:
    0
    En İyi Cevap:
    0
    Değerlendiriler:
    +0 / 0 / -0
    Üniversite:
    Karabük Üniversitesi

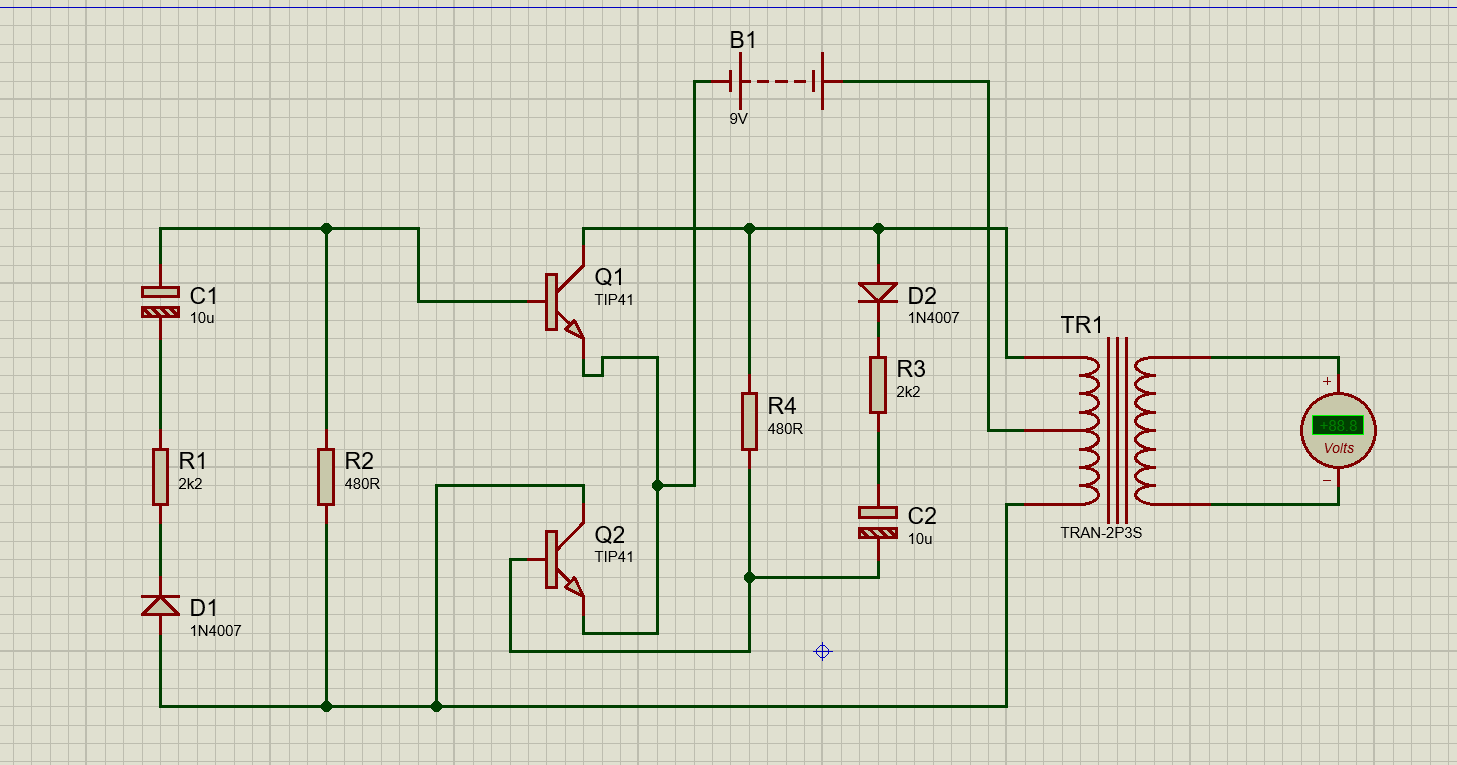

    Teşekkür ediyorum attığın linklerin hepsini çizmiştim ama olmadı sorunu sonunda bugün buldum ve uygulamaya geçtim.Üstteki devreyi aynen yapın arkadaşlar bu proteus programı - ucu ground ( topraklama yapmadan ) malesef ki çalışmıyor yapınca çalıştı.artık devreyı yapıncada resmını paylaşırım :) teşekkürler tekrardan.

  4. Kepchup

    Kepchup Özel Üye

    Kayıt:
    22 Kasım 2015
    Mesajlar:
    80
    Beğeniler:
    29
    En İyi Cevap:
    2
    Değerlendiriler:
    +41 / 0 / -1
    Üniversite:
    Marmara üniversitesi
    Merhabalar,

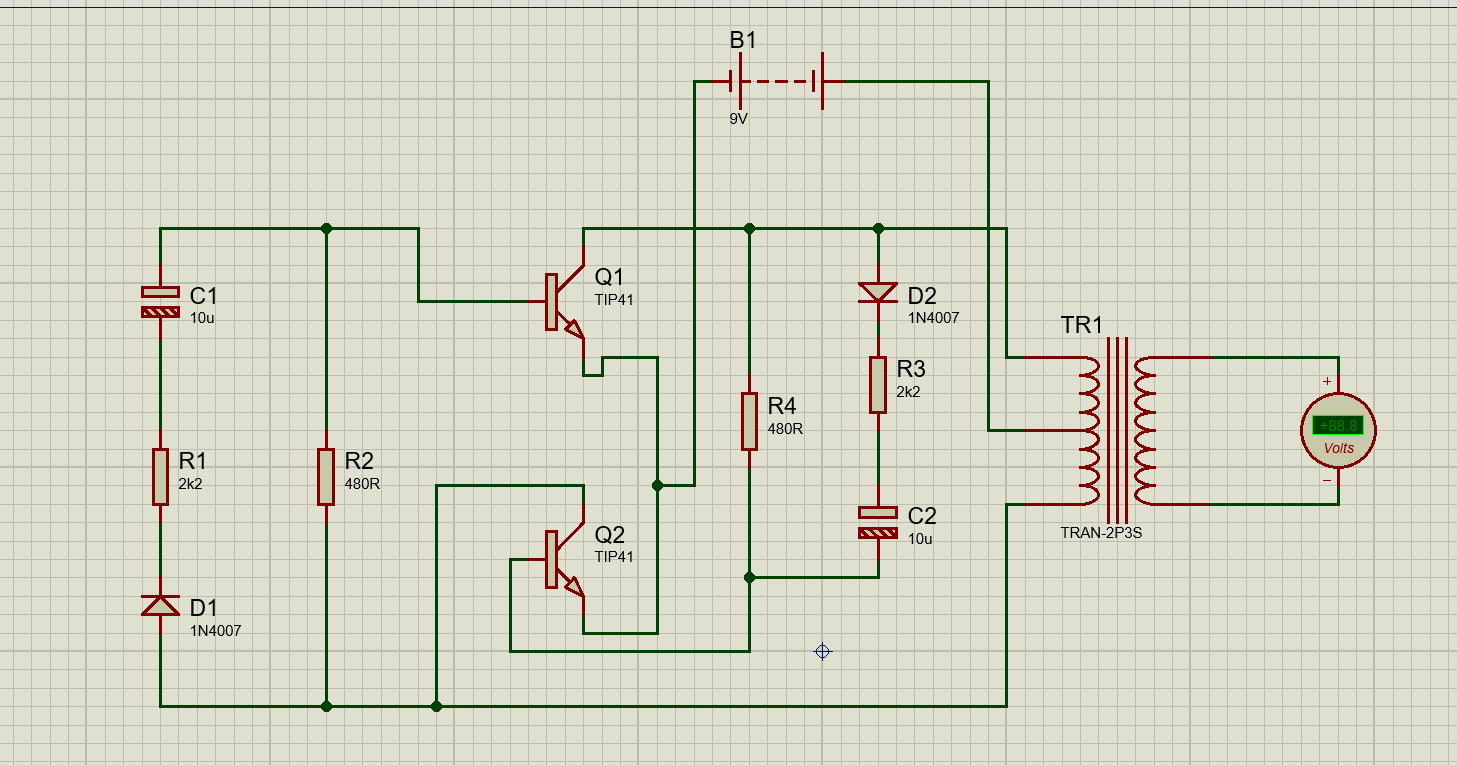

    Koray şemaya dikkatli bakarsan hatayı görebilirsin ama yinede ben söyleyeyim:). Devre elemanlarının bağlantılarını takip edersen (paralel birleşen transistörler için) C1 kondansatörünü yanlış polarize etmişsin( ters bağlamışsın ). Düzelttikten sonra devre çalışmaya başlayacaktır ancak proteusun hatası nedeniyle belli bir süre sonra hata mesajı alacaksın ve DC voltmetre de yükselen ve sonrasında inen değerler göreceksin...
    Şimdiden kolay gelsin..:D

  5. koray.ozdemir

    koray.ozdemir MB Üyesi

    Kayıt:
    14 Mart 2017
    Mesajlar:
    5
    Beğeniler:
    0
    En İyi Cevap:
    0
    Değerlendiriler:
    +0 / 0 / -0
    Üniversite:
    Karabük Üniversitesi
    Teşekkür ettim proteusda çalışan farklı ama güzel bir devre var mı peki bildiğiniz.

  6. Kepchup

    Kepchup Özel Üye

    Kayıt:
    22 Kasım 2015
    Mesajlar:
    80
    Beğeniler:
    29
    En İyi Cevap:
    2
    Değerlendiriler:
    +41 / 0 / -1
    Üniversite:
    Marmara üniversitesi

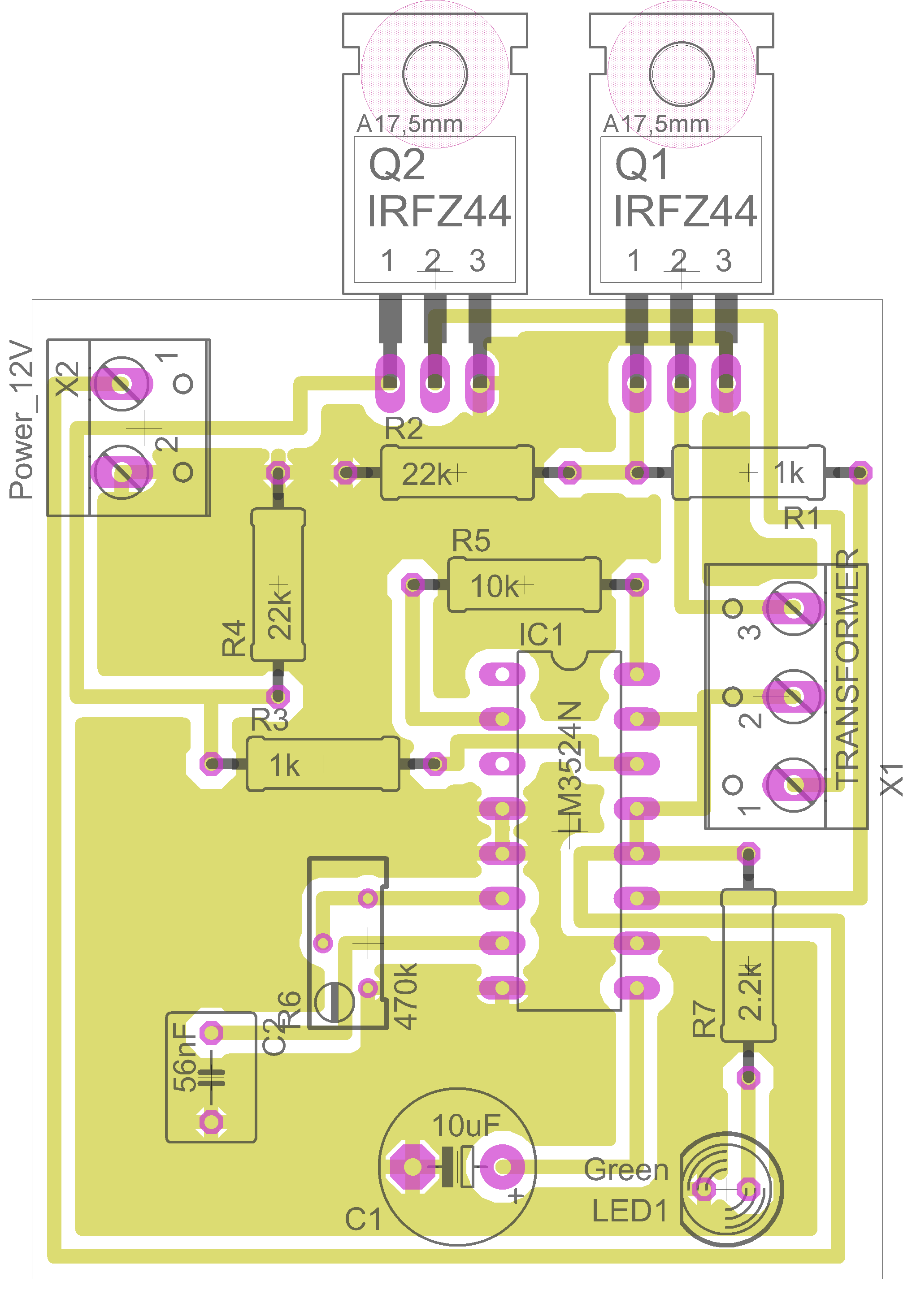

  7. koray.ozdemir

    koray.ozdemir MB Üyesi

    Kayıt:
    14 Mart 2017
    Mesajlar:
    5
    Beğeniler:
    0
    En İyi Cevap:
    0
    Değerlendiriler:
    +0 / 0 / -0
    Üniversite:
    Karabük Üniversitesi
    Teşekkür ederim :)

  8. mettino

    mettino MB Üyesi

    Kayıt:
    24 Ağustos 2017
    Mesajlar:
    1
    Beğeniler:
    0
    En İyi Cevap:
    0
    Değerlendiriler:
    +0 / 0 / -0
    Üniversite:
    Selçuk, anadolu, Çömü
    Merhabalar,

    Devreyi Multisim ile kurdum ancak çıkıştan 220 vac alamıyorum. Arkadaşların uyarılarını da dikkate aldım ancak yinede devre çalışmıyor. Yardımcı olabilirseniz sevinirim.

  9. Mücahit Arslan

    Mücahit Arslan Yetkili Kişi MB Yazarı

    Kayıt:
    13 Ekim 2016
    Mesajlar:
    176
    Beğeniler:
    73
    Meslek:
    Yüksek Teknoloji Ar-Ge Mühendisi
    En İyi Cevap:
    9
    Değerlendiriler:
    +100 / 1 / -1
    Üniversite:
    Staffordshire University
    @mettino Multisim output'un ekran görüntüsünü görebilir miyiz?
