Güç Transformatörleri Nedir

Transformatörler, bir nüve üzerinde primer ve sekonder sargıları bulunan frekansını sabit tutarak gerilimi ve akımı isteğe göre alçaltıp yükseltmeye yarayan elektromekanik cihazlardır. Transformatörler emk prensibi ile çalışırlar. Primerine uygulanan AC gerilim sekonder tarafında emk indüklenmesine sebep olur. Fakat transformatörler DC gerilim altında çalışmaz. Çünkü, DC gerilim uygulanırsa sabit bir manyetik alan oluşur. Oysa emk indüklenmesi için döner manyetik alan gereklidir.

dönüştürme oranı

Gerilimlerine Göre Transformatör Çeşitleri

  •     Alçak Gerilim Transformatörleri : 0 – 1 kV
  •     Orta Gerilim Transformatörleri : 1 – 3 – 5 – 10 – 20 – 25 – 30 – 35 kV
  •     Yüksek Gerilim Transformatörleri : 45 – 60 – 154 kV
  •     Çok Yüksek Gerilim Transformatörleri : > 154 kV

ototransformatör

Gerilim Yükseltme Alçaltmasına Göre Çeşitleri

  • Alçaltıcı Transformatörler
  • Yükseltici Transformatörler

Transformatörlerde Verim

Alınan gücün verilen güce oranına verim denir. Transformatörlerde de hareketli döner aksam olmadığından sürtünme gibi kayıplar söz konusu değildir. Bu yüzden transformatörlerde verim %98-99 gibi çok yüksek değerlerdedir.

oto trafolar

Oto Trafolar

Oto trafolar, primer ve sekonder sargıları bir olan trafolardır. Tek bir sargısı olduğundan kaçak reaktansları normal transformatörlere göre daha azdır. Oto trafolar santrallerde sistemleri birbirine bağlamak için kullanılır. Örneğin 380 kV şalt sahasını 154 kV şalt sahasına bağlamak için oto trafolar kullanılmaktadır.

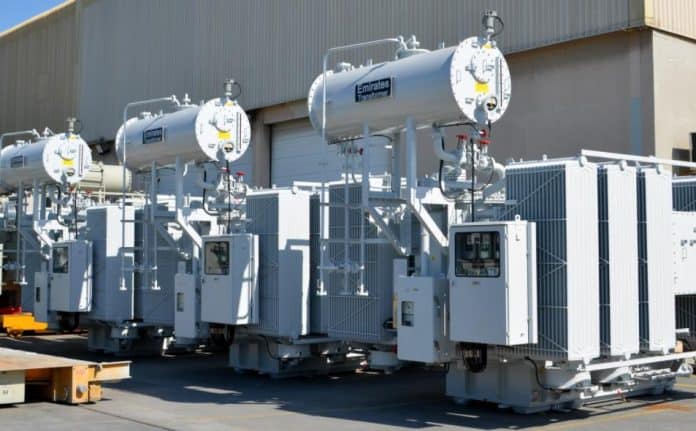

Güç Transformatörleri

Büyük güç gerektiren sistemlerde üç fazlı güç trafoları yerine üç adet tek fazlı güç trafoları kullanılmaktadır.

transformatör

Güç trafolarını dağıtım trafolarından nasıl ayırt ederiz?

Güç trafoları üç faza sahipken dağıtım trafolarında üç faz + nötr hattına sahiptir. Yani nötr hattı varsa dağıtım trafosu nötr hattı yoksa güç trafosu olduğunu ayırt edebiliriz.

güç transformatörleri nedir

Transformatörlerde Soğutma Sistemi

Transformatörlerde döner aksam olmadığından diğer makinelere göre daha fazla ısınma problemi il karşılaşır. Çünkü döner aksam olan makinelerde dönünce az da olsa bir hava akışı söz konusudur. Transformatörlerde soğutma 5 şekilde gerçekleşmektedir.

  • A – Air (hava ile soğutma)
  • N – Natural (doğal sirkülasyon ile soğutma)
  • O – Oil (Yağ ile soğutma)
  • F – Fan (Fan ile soğutma)
  • W – Water (Su ile soğutma)
arıcılık malzemeleri
turhost
hamza uçak
Hamza UÇAK
Zonguldak Bülent Ecevit Üniversitesi Elektrik - Elektronik Mühendisliği mezunuyum. EÜAŞ ILISU HES İŞLETME MÜDÜRLÜĞÜ'nde Elektronik Bakım Mühendisi olarak görev yapmaktayım.
