Arduino Data Gözlüğü

Bu projenin amacı kaza ve yaralanma risklerini azaltmak, özellikle yüksek gerilim ve pano elektriği ile uğraşan teknisyenlere kolaylak sağlaması hedefiyle hazırlanmıştır. Multimetreden değer okurken probu yanlış uca değdirdiğinizi ve istenmeyen kazalara yol açtığı teknisyenler biliyordur. Bu proje ile multimetredeki değeri kafanızı hiç çevirmeden gözünüzün önüne getirmeyi amaçlıyoruz. Farklı alanlar için de kullanabileceğiniz projenin örnek olası ümidiyle detaylandırmaya geçiyorum.

1.Adım: Çalışma Prensibi ve Mantığı Nedir?

Multimetreler için Gözlük
Multimetreden değer okumak için geliştirilen arduino gözlük tasarımı

Multimetreden değerleri göndermek için Bluetooth kullanacağız. Alınan Bluetooth verileri OLED ekranında görüntülenecek. Ardından veriler aynaya yansıyacak ve mercekten geçerek şeffaf akrilik cam üzerinde tüm akışı görebileceksiniz. Şimdi ayrıntılı inceleyelim :)

2.Adım: Lensler

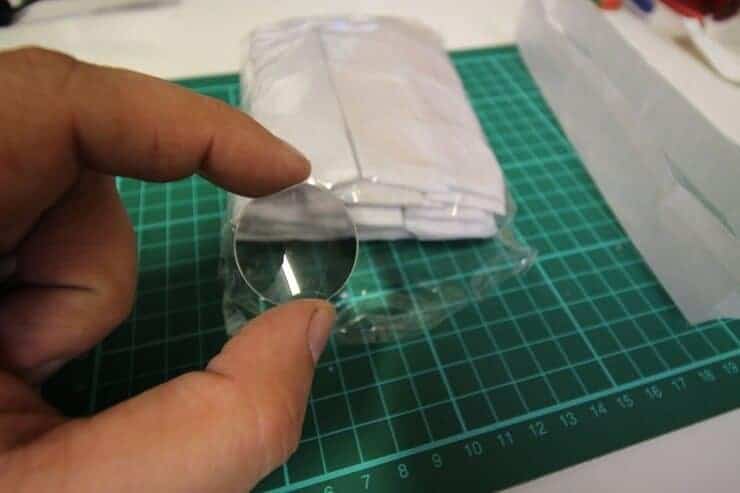

Arduino veri Gözlüğü Lensler

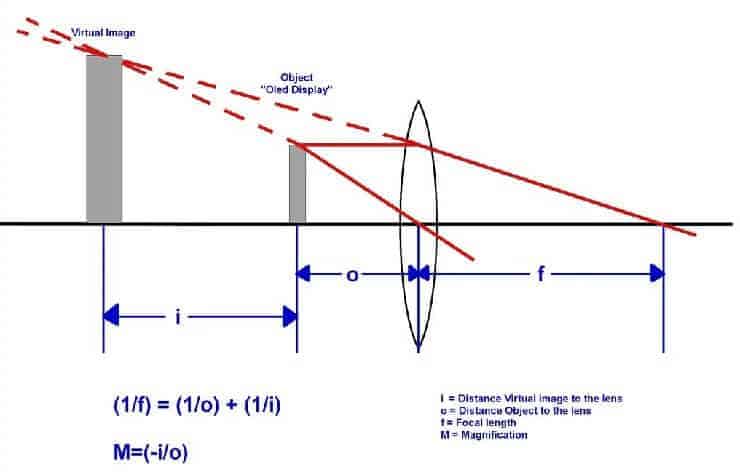

Arduino veri Gözlüğü Lens hesabı
Projemizin en zor bölümü burasıdır. Öncelikle, gerçek ve sanal bir görüntünün merceklerle olan farkını bilmemiz gereklidir. Bu çok önemli bir şey, bir insanın gözü en az 25 cm’lik bir mesafedeki nesneye odaklanabiliyor. Görüntünün sizi rahatsız etmemesi için birkaç optik hesap yapmamız gerekli. İhtiyacımız olan tek şey, f (objektifin odak uzaklığı), o (obje mesafesi) ve i (sanal görüntü mesafesi) için olan formülü bilmemizdir: (1 / f) = (1 / o) + (1 / i)

İşte kullandığım değerler:

f = 10cm ; o = 7.3cm ve i = -27.03cm
(sanal görüntüler her zaman negatif bir değere sahiptir) ve büyütme M = 3.7 olacak!

Lens Hesabı için kullanabileceğiniz faydalı bir sayfa önermek istiyorum:

lens hesabı

NOT: Objektifin bulunmasının zor olduğunu biliyorum. Ancak alternatif olarak google cardboard gözlükleri 1-3$ arası fiyatlara satan sitelerden de hazır alıp kullanabilirsiniz.

3.Adım: Elektronik

Google Gözlüğü Elektronik

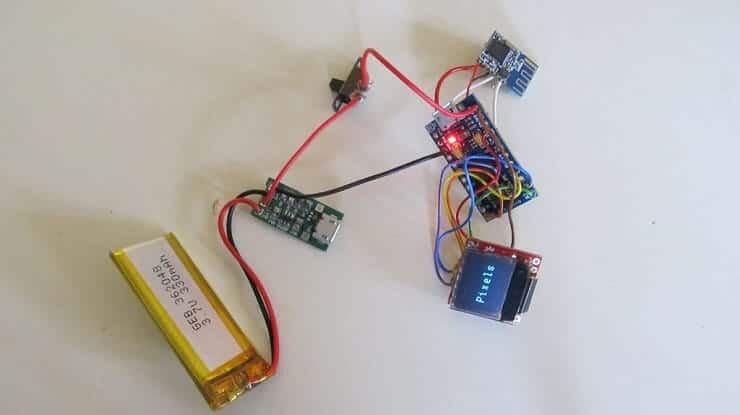

Veri gözlüğü için tüm elektronik parçalar bu şekildedir. Son versiyonda daha küçük bir pil kullandım.

280mA pil kullanmak için orijinal karttaki 5.6k dirençle 3k direncini değiştirmek zorunda kaldım. Şarj akımı artık + – 200mA’ya düşürülmüştür.

4.Adım: Muhafaza

Google veri gözlüğü imalat

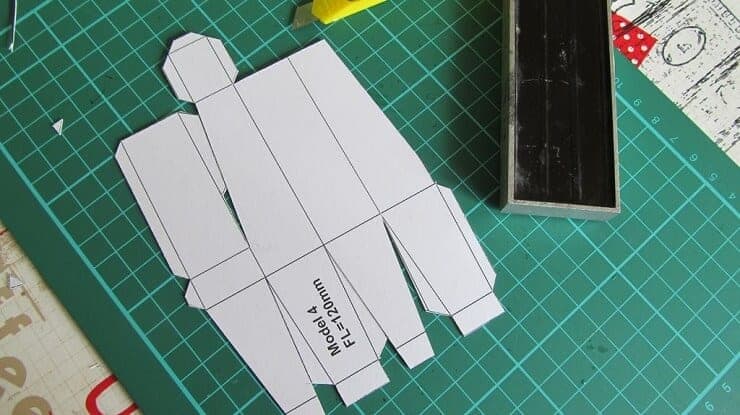

İlk testler için kartondan yapılmış bir muhafaza kullandım. Bu çok daha ucuz bir yöntem ve çok iyi çalıştı.

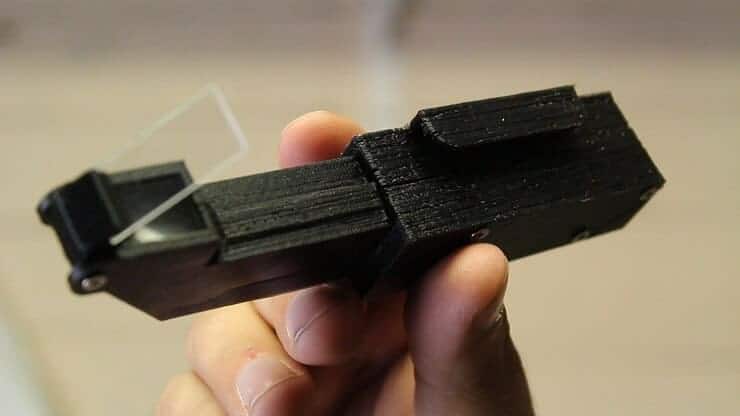

Son sürüm için, 3B yazıcıdan baskı alabilirsiniz.

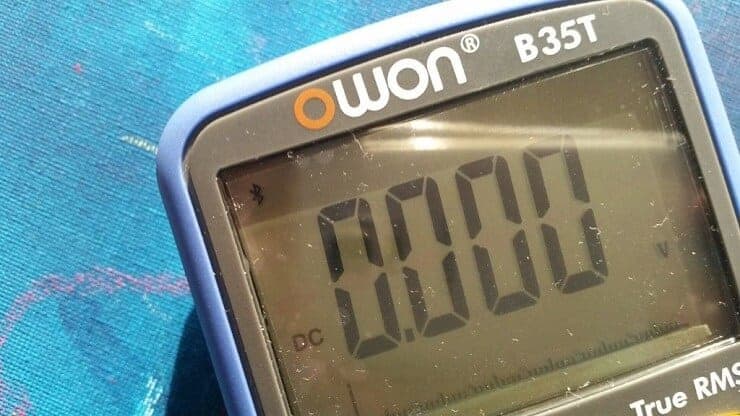

5.Adım: Owon B35T Multimetresini Veri Gözlükleri ile Bağlama

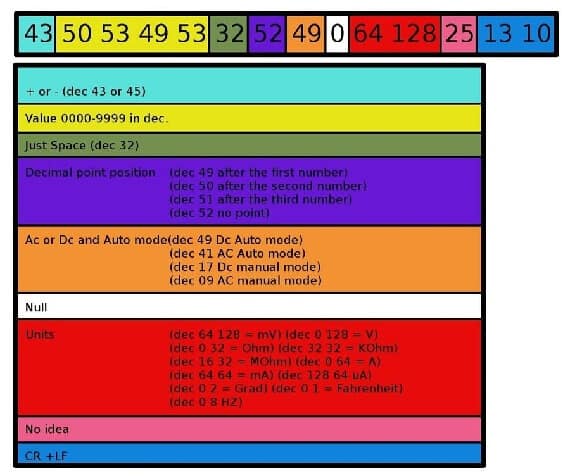

Bu multimetre, telefonunuza veya tabletinize bağlayabilmeniz için bir dahili bluetooth 4.0 iletişimine sahiptir. Seri protokolü ters mühendislik yapmak zorundaydım.

BT modülünün konfigürasyonu

Modüle veri göndermek ve almak için basit bir Arduino programı kullandım. Önce modülü Central olarak ayarlamanız gerekir.

  • AT + ROLE1 moule = Central
  • AT + RESET sıfırlandı AT + SHOW1 yanıt olarak Bluetooth adını göster,
  • AT + IMME0 otomatik olarak bağlan,
  • AT + FILT0 cihazlar için tarama,
  • AT + DISC? Cihazları göster,

Owon B35T tipi AT + CONE0 ğ(Multimetrenin Mac adresi) bağlamak için şu yazılımı kullanabilirsiniz: github.com/awall9999/Arduino-Glass

6.Adım: Arduino Veri Gözlüğü için Son Adım

Arduino Veri Gözlüğü Son Hali

Gerekli olan tüm parça listesi:

1 × Arduino Pro mikro 3.3V 8Mhz
1 × Bluetooth V4.0 HM-11 BLE Modülü
1 × 280mA Lipo Akku ve 1 × 50 – 500mA LiPo Şarj Cihazı Devresi
1 × 30mm akrilik plano dışbükey lens, FL 100mm
1 × plastik ayna 1 mm kalınlık
1 × Mikro OLED 0.66 inç 64×48 piksel
1 × CD kutusu (Reflektör için)

  • 3B Baskıları indirmek için tıklayınız.
  • Ön sipariş vermek için iletişim bölümünden yazabilirsiniz.
