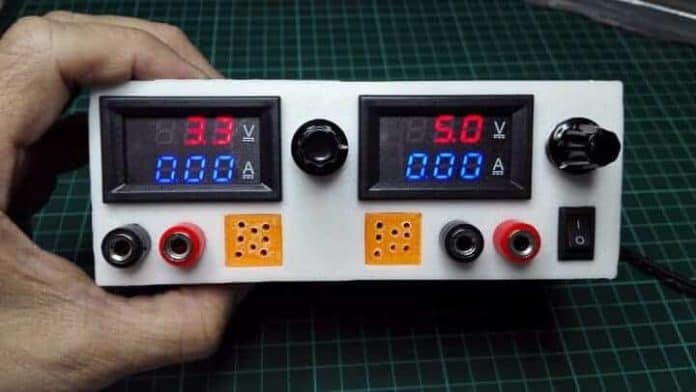

Güç Kaynağı Nasıl Yapılır

Bu makalemizde sizlere yaklaşık 5 saatte yapabileceğiniz, düşük maliyetli ve kolay yapılabilir küçük boyutlu bir güç kaynağının yapımını anlatacağız. Yapmak istediğimiz güç kaynağımızın özellikleri aşağıdaki gibi olacaktır.

  • Giriş: 5v-16v/3A DC
  • Çıkış: 1.3V – 15.5V/2A

1.Adım: Ürün ve Araç Listesi

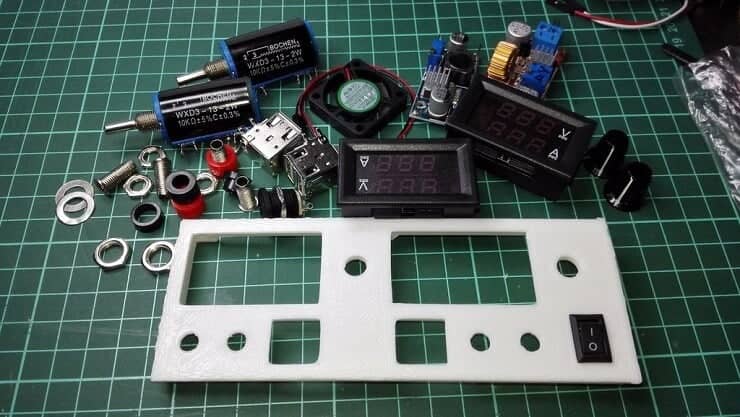

Kullanışlı Güç Kaynağı
Proje boyunca kullanacağımız malzeme ve araç listesi aşağıdaki gibidir.

2 x LM2596S DC-DC Modülü
2 x Voltaj/Akım Monitörü (0-100V DC)
2 x WXD3-13-2W-10K
2 x D3-13-2W Başlığı
2 x 4mm Banana Jakı (Kırmızı ve Siyah Renk)
2 x 4mm Banana Soketi (Kırmızı ve Siyah Renk)
1 x Güç Anahtarı-117S (8.5*13.5mm)
1 x Güç Girişi DC (5.5mm-2.1mm)
1 x AMS1117-5V Modülü
1 x 30mm*30mm 5V Fan
6 x 2.5mm/6mm vidalar
1 x 16V/3A DC Adaptör (Adaptör voltajını 9-16v arasında seçebilirsiniz)


  • Kasayı oluşturmak için 3B yazıcıda kullanacağımız beyaz ve gri renkli PLA malzemeye
  • Devre bağlantıları için havya vb. aletler bizim için yeterli olacaktır.
  • Test işlemi için elinizde Multimetre bulunması gereklidir. (isteğe bağlıdır)

2. Adım: 3B Yazıcıdan Baskı Alma İşlemi

Kullanışlı Güç Kaynağı 3B Baskı
Kullanışlı Güç Kaynağı 3B Baskı

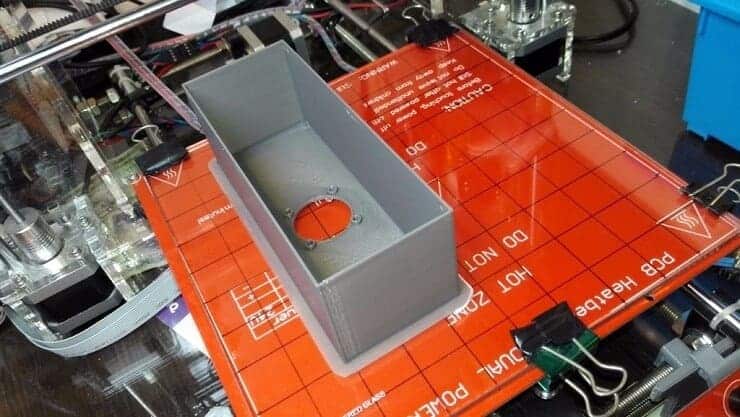

Kullanışlı Güç Kaynağı 3D Printer

Yazıcınıza göre süre değişken olmaktadır. Tahmini olarak 2 saatinizi alacak bir baskı süresi vardır.

Ön taraftaki USB yuvasını çıkarttık. Burada yeni bir delik olmayacak. Siz dilerseniz USB çıkışlı bir güç kaynağı olarak da modifiye edebilirsiniz.

3.Adım: DC-DC Dönüştürücü

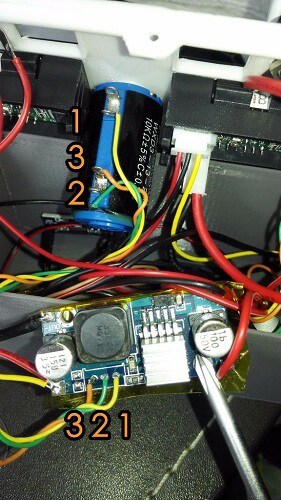

Kullanışlı güç kaynağı DCDC Dönüştürücü
DC-DC Dönüştürücü ve Pot bağlantıları

Kullanışlı güç kaynağı DC-DC Dönüştürücü

LM2596S DC-DC Modülünde mevcut halde ayarlı trimpot bulunmaktadır. Boyutunun küçük olması ve kullanışsızlık nedeniyle biz çok turlu potansiyometreyi (WXD3-13-2W-10K) yerine bağlayacağız. Havyayı kullanarak mavi trimpotu 1.resimdeki gibi yerinden çıkartıyoruz.

Not: Sonradan fark ettiğim bir durumu düzeltmek istiyorum. Resim 1 deki kablo bağlantısında bir yanlışlık yapmışım. Resim 2’deki doğrudur. Rakamlarda gösterildiği gibi bağlamanız durumunda bir sorun olmayacaktır. (Düzeltilmiş resmi paylaşılacaktır)

4.Adım: Devre Şeması ve Bağlantılar

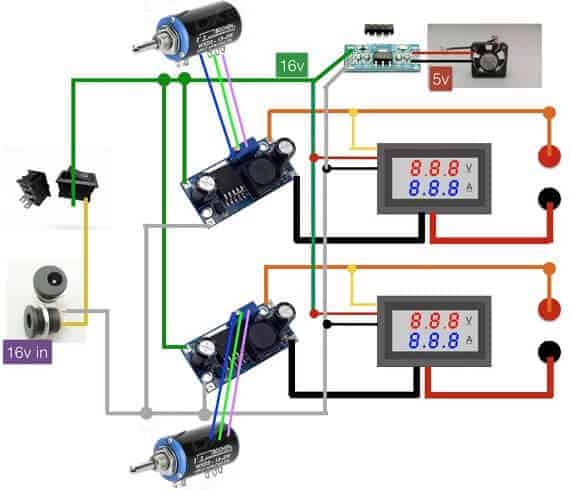

Kullanışlı güç kaynağı şematik devresi

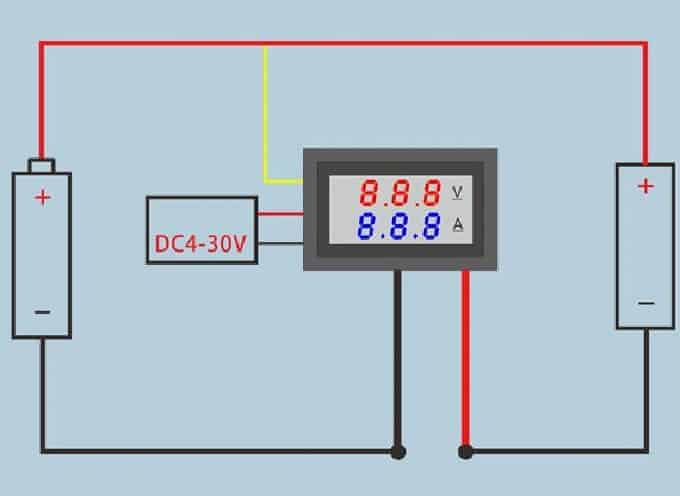

Kullanışlı güç kaynağı şematik devresi 2

Parçaların tümünü bir araya getirmek için diyagrama bakmanızı öneririm.

5.Adım: Montaj

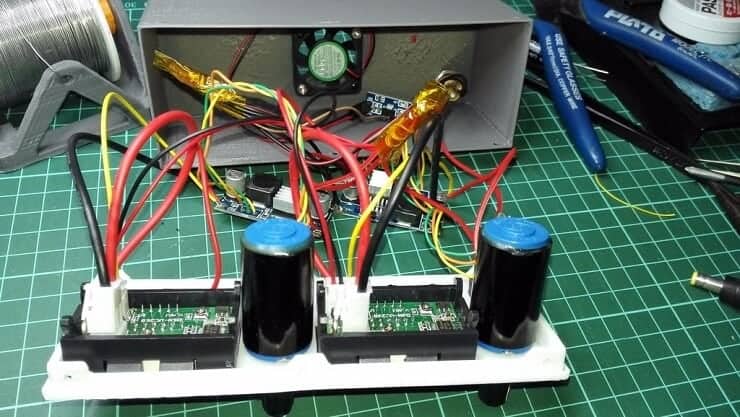

Kullanışlı Güç Kaynağı Montaj

Tüm parçaları 3B yazıcıdan aldığımız kasa içerisine yerleştirin ve kısa devreyi önlemek için kabloların açık kısımlarını yalıtım bandı ile sarın.

6.Adım: Test İşlemi

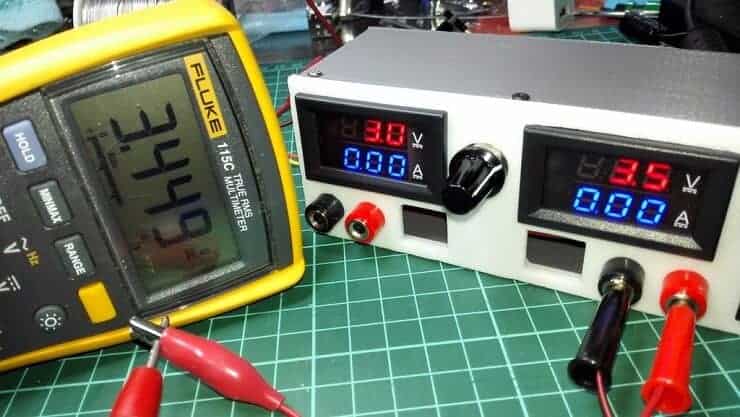

Kullanışlı Güç Kaynağı Test

DC adaptörünüzü takın ve sistemi açın. Daha sonra voltajı ayarlayın ve sonucu görmek için multimetre ile ölçüm yapın.

Hepsi bu kadar! Umarım eğlenmişsinizdir :)
