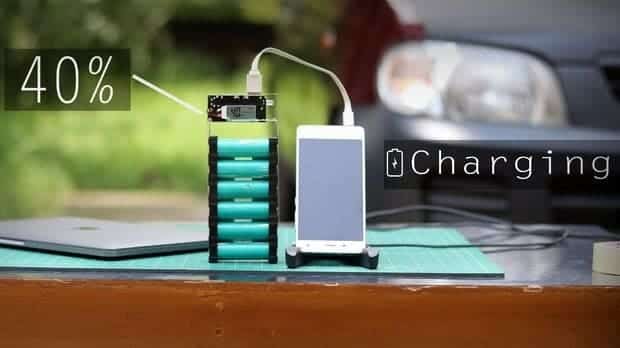

Kendi Taşınabilir Şarj Aletimizi Yapalım

Kendi taşınabilir şarj aletimizi yapalım. Proje sahibi Steve Willson Kujur‘un yaptığı projenin çevirisini sizler ile paylaşıyoruz.

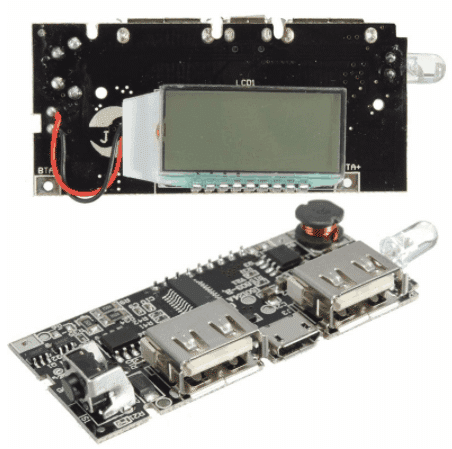

  • Güç girişi: Mikro USB ile 5V 2A
  • Güç çıkışı: 5V 1A ve 5V 2A Çift USB
  • Kapasite: Eklediğiniz pil miktarına bağlıdır.

Güvenlik özellikleri

  • Kısa devre koruması
  • Aşırı Gerilim Koruması
  • Aşırı Şarj Koruması
  • Aşırı Deşarj Koruması

Temin Etmemiz Gereken Donanımlar

Laptop bataryaları da 18650 Lityum Pil için muhtemel bir kaynaktır. Kullanmadığınız bir bataryayı söküp içinden de alabilirsiniz.

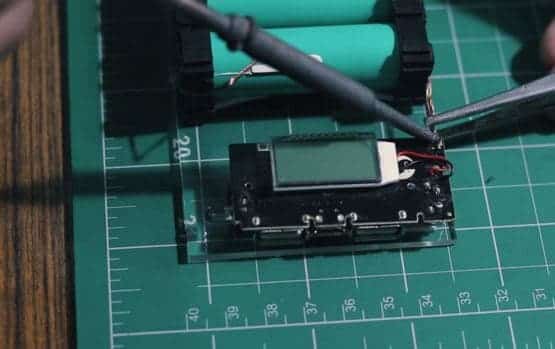

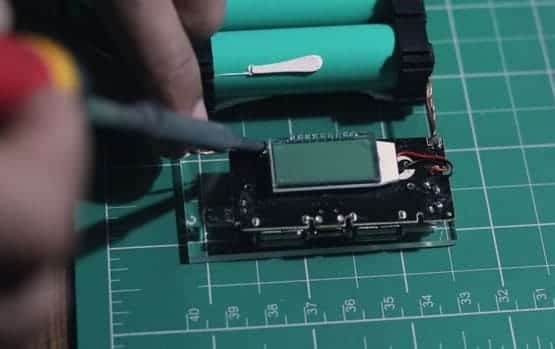

Pilin durumunu kontrol etmek için bir multimetreye ihtiyacınız bulunmaktadır. Kapasitesi yeterli olan piller için devrenizi yapmaya başlayabilirsiniz.

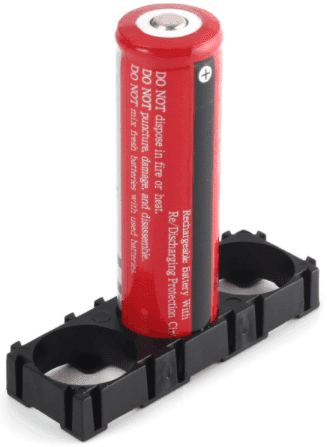

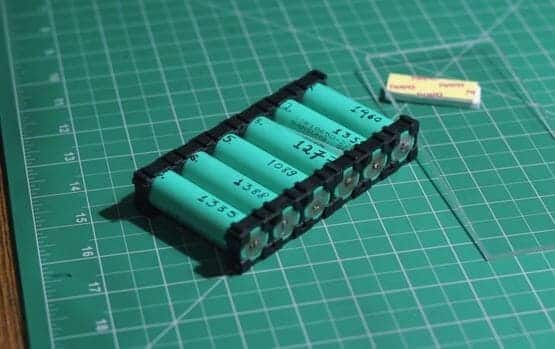

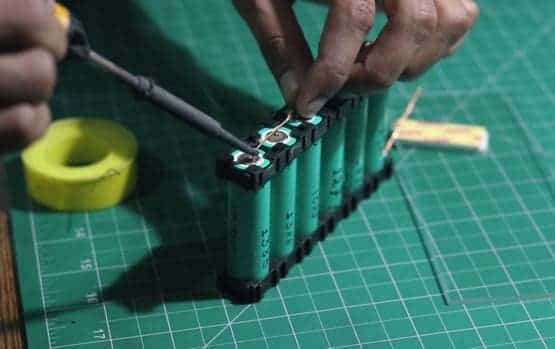

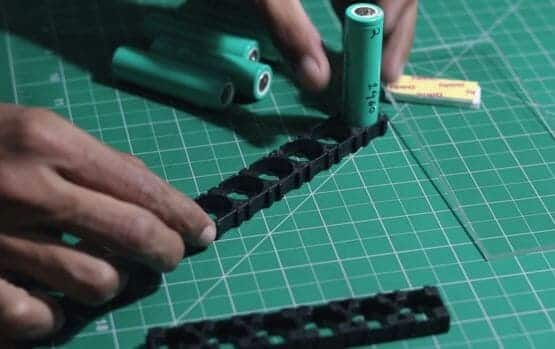

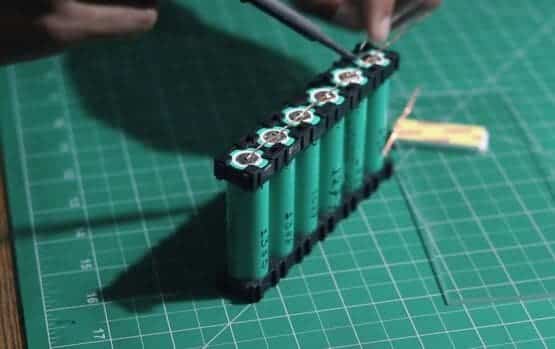

Burada 18650 pil tutucusu, eski bir dizüstü bilgisayardan kurtarılmış 6 adet pili paralel konfigürasyonda lehimlemek için kullanılmıştır. Lityum pillerin yüksek ısıda bozulma ve yanıcı olma riski bulunduğundan kısa sürede lehim yapmaya özen gösterin. Gerekirse yüzeyi biraz zımparalayıp pasta kullanarak lehim işlemini gerçekleştirin.

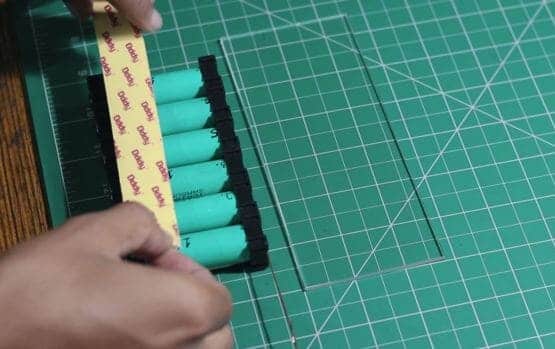

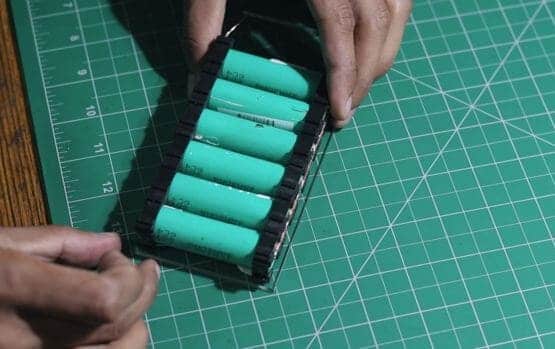

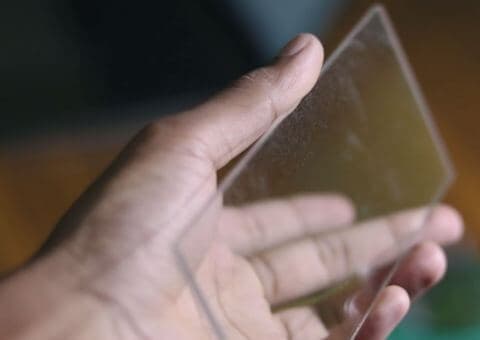

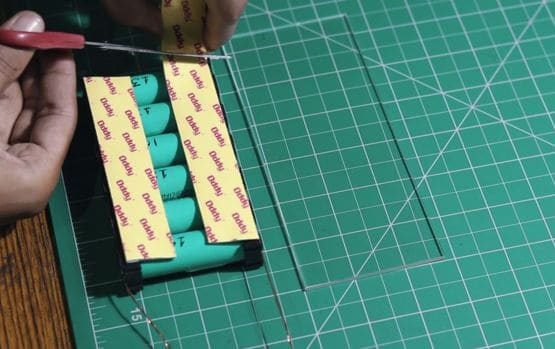

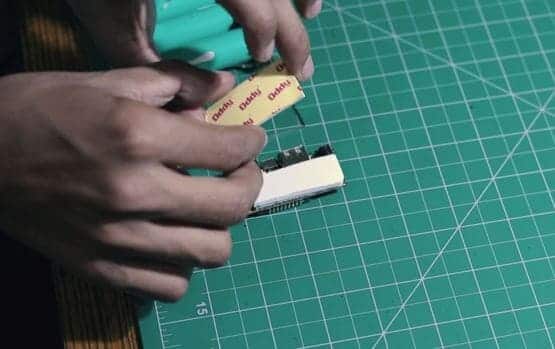

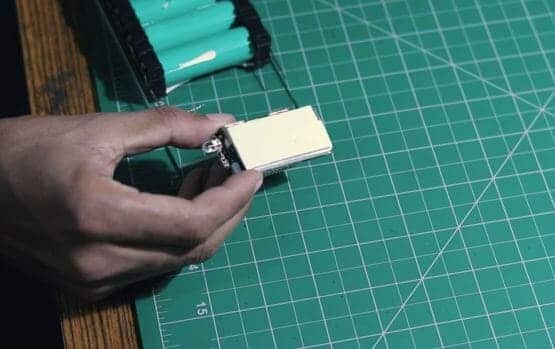

Pilleri akrilik levhaya yerleştirmek için çift taraflı bant kullanılmıştır.

Projenin videosunu da ayrıca izleyebilirsiniz.

Not: Kutuplaşma (polarity) konusunda dikkatli olunuz.
