Bluetooth Modüller HC-05 ve HC-06

Merhabalar bu yazımda sizlere bluetooth modüller hakkında bilgi vereceğim.  Bluetooth modüllerin elektronik uygulamalarda ki yeri nedir? Bluetooth modüller tam olarak ne iş yapar? Bu yazımızda bunları inceleyeceğiz.

Bluetooth modüller HC-03, HC-04, HC-05, HC-06 gibi modellere mevcuttur. Ancak ülkemizde en çok bilinen ve kullanılan modeleri ise HC-05 ve HC-06′ dır. HC-06 sadece Slave modunda çalışırken, HC-05 hem Slave hem de Master modda çalışabilir. Peki nedir bu Slave ve Master mod?

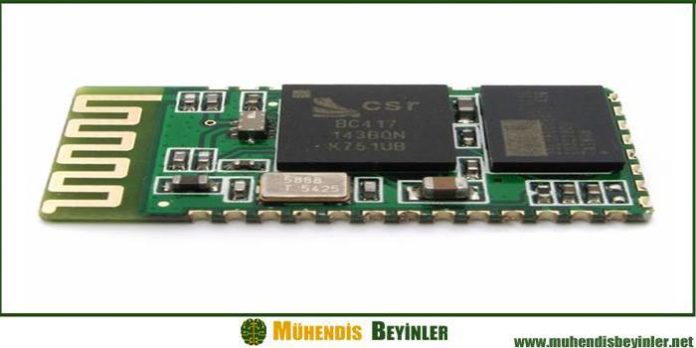

Bluetooth Modüller

Slave modunda bluetooth modüle dışardan bir bağlantı yapılabilirken, modül ile başka bir bluetooth cihaza ilk bağlantı yapılamıyor. Yani siz HC-06 ile başka bir cihaza isteğiniz doğrultusunda bağlanamazsınız. Ancak HC-06 modülüne dışardan bir cihaz bağlabilir. Master mod ise sizin elinizdeki modül ile dışardaki bir bluetooth cihazına direk olarak ilk bağlantıyı yapmanıza olanak sağlıyor. HC-05 iki modda da çalışabildiği için HC-06 ya göre daha çok tercih ediliyor.

bluetooth modül

Çalışma mantığı ise seri haberleşme esasına dayanır. Tx ucu verici ucudur, Rx ise alıcı ucudur. 3.3V ve 5V arasındaki gerilimlerde çalışabilir. Ancak veri alış verişini 3.3V ile yapmaktadır. Verici ucundan gönderilen veriyi mikrodenetleyici algılar ama mikrodetleyicinin çıkış voltajı 5V olduğu için bluetooth modülümüze zarar verir. Bu yüzden mikrodenetleyici çıkış ucuna gerilim bölücü uygulayıp istenilen gerilime indirmeliyiz.

siber güvenlik

Bluetooth modüller içersinde adı, şifresi ve baund hızı ayarlanmış olarak gelir. Bunlar, adı HC-06 , şifresi 0000 veya 1234 ve baund hızı 9600 olarak ayarlanmıştır. Unutmayalım ki alıcı ve vericimizin baund hızı ayni olmalıdır. Bu modüler bize adını, şifresini ve baund hızını değiştirme olanağı sağlıyor. Bunu ise AT komutlarıyla yapabiliyoruz.

Bu kadar anlattık ama nerede işimize yarayacak? Biliyorsunuz ki artık hepimizin elinde akıllı telefon mevcut. Aynı zamanda android uygulamamızı kendimiz yapabiliyoruz. Yani telefonumuz ile birçok şeyi bluetooth üzerinden kontrol edebiliriz. Evinmizdeki ışıkları, kapıları, perdeleri veya yaptığımız devreleri kontrol edebiliriz. Bu bluetooth modüllerinin kullanım alanı çok geniş. Tamamen hayal gücümüze kalmış ve tabiki yazılım bilginize. Umarım faydalı olmuştur. Kullanmak isteyen arkadaşlara kolay gelsin.

Bir diğer yazımız olan akıllı evler nedir ve akıllı ev otomasyonları başlıklı yazımıza göz atmalısınız.

arıcılık malzemeleri

2 Yorum

  1. Slm oncelikle bilgi icin tsk. Sizden ricam HC-05 ve HC-06 dan anladigim.HC-06 alici HC-05 ise hem alici hem verici dogrumu ikincisi bluetooth hu org yani klavye den mixer,e ses sinyali iletmek icin kullanmayi dusunuyorum amac kablo lari kaldirmak ev ses sistemlerinde kullaniliyor fakat klavyeden cok daha guclu ses cikisi vardir ne dersiniz tsk.

  2. Kolay gelsin, benim sorum biraz amatörce olacak.Talsiz amatörüyüm, telsizi bilgisayara bluetooth üzerinden bağladım.sorunum yok.HC 06 mödül kullanıyorum.Öğrenmek istediğim bluetooth hc-13-05-06-08-09 tipleri var belki başka seriler de vardır , bunlar la ilgili bilgi alabilirmiyim.Slave ve master bir takım özellikler, çoklu bağlantı yapabilenleri varmış.Detaylı bilgi bulabileceğim bir kaynak,Türkçe olur ise sevinirim.İyi çalışmalar.
