Kumpas Nedir

Bu yazım kumpas nedir başlıklı olacak. Kumpasların mühendislikte önemi çok fazladır. Mühendisler genellikle milimetrik işler yaparlar. Bunun sonucu olarak ölçü aletlerinden bir hayli fazla yararlanmak zorundadırlar. Kumpas, uzunluk ölçmenin yanı sıra iç çap, dış çap ve derinlik ölçmede kullanılan ölçme aletidir.

Kısaca tarihine bir göz atmak gerekirse, en eski kumpas MÖ 6.yy da İtalya kıyılarına yakın Greek Giglio enkaz alanında bulunmuştur. İlk kumpas tahtadan yapılmıştır. Sabit ve hareketli çeneden oluşmaktaydı. Nadir buluntular olmasına rağmen Yunanlılar ve Romalılar tarafından kullanılmıştır.

Kumpaslar sadece uzunluk ölçmek için kullanılmamaktaydı. Bronz kumpas Çin Xin hanedanı döneminde dakikalık ölçümler için kullanıldı. Modern sürmeli kumpas 1851 yılında Joseph R. Brown tarafından icat edilmiştir. Bu kesin ölçümler veren ilk pratik araç oldu.

bm-institute

Kumpas Çeşitleri

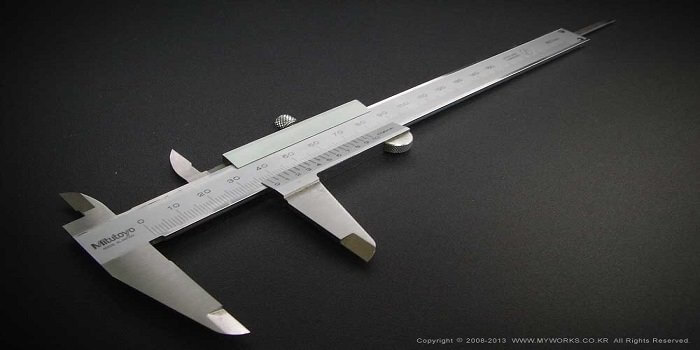

Verniyer Bölüntülü Sürmeli

Paslanmaz çelikten üretilen sürmeli kumpaslar, hareketli bir çene ile gövdeden meydana gelir. Sabit çene cetvelle, hareketli çene ise sürgü ile tek parça halinde yapılmıştır. Sürgü üzerinde verniyer bölüntüsü vardır.

siber güvenlik

Sürmeli Kumpas

Derinlik

Bu kumpaslarla kademeli kanal, delik derinlikleri ölçülür. Esas bölüntü cetveli hareketli, verniyer bölüntülü sürgü ise hareketsizdir. Bu kumpasların ölçü cetveli ile sürgü üzerindeki bölüntüleri sürmeli kumpasların birebir aynısıdır.

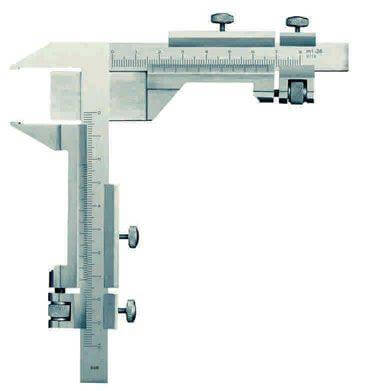

delikli kumpasModül

Dişli çarkların diş genişliği ve diş üstü yüksekliğinin ölçülmesinde kullanılır. Modül kumpaslarında birbirine dik iki tane dik çene vardır. Birinci cetvel üzerinde, diş üstü yüksekliğini ayarlamak için verniyer bölüntülü sürgü, ikinci cetvel üzerinde ise diş genişliğini ölçmeye yarayan verniyer bölüntülü sürgü vardır.

modül kumpas

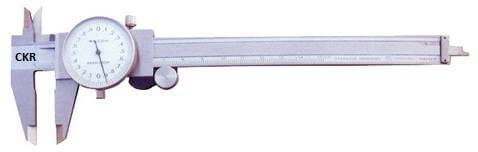

Saatli Kumpaslar

Sürmeli kumpaslardan tek farkı, sürgü üzerindeki verniyer taksimatı yerine bir saatin
yerleştirilmiş olmasıdır.

saatli kumpasDijital Kumpaslar

Dijital kumpaslar da standart kumpaslarla aynı özelliklere sahip olmasına rağmen daha kolay daha hassas ölçüm yapma imkanı sağlar.

dijital kumpas

Ölçü Okuma

1/10 mm verniyeli sürmeli kumpaslar

44,4 mm’nin 1/10’luk kumpasta gösterimi:

Verniyerin 0 (sıfır) çizgisi cetvel üzerinde 44 mm’yi geçmiştir.Verniyerin 4.çizgisi cetvel üzerindeki herhangi bir çizgi ile tam çakışmıştır (0,1×4).Buna göre ölçülen değer 44+0,4=44,4 mm’dir.

kumpasın okunması

1/20 mm verniyeli sürmeli kumpaslar

36,3 mm’nin 1/20’lik kumpasta gösterimi; 36+(0,05×6)=36,3 mm

kumpas okuma 1 bölü 20

1/50 verniyeli sürmeli kumpaslar

40,5 mm’nin 1/50’lik kumpasta gösterimi; 40+(0,02×25)=40,5 mm

kumpas okuma 1 bölü 50

Bu yazımda kumpas nedir, kumpas çeşitleri ve kumpas nasıl kullanır hakkında bilgi verdim. Diğer yazımda görüşmek üzere.
